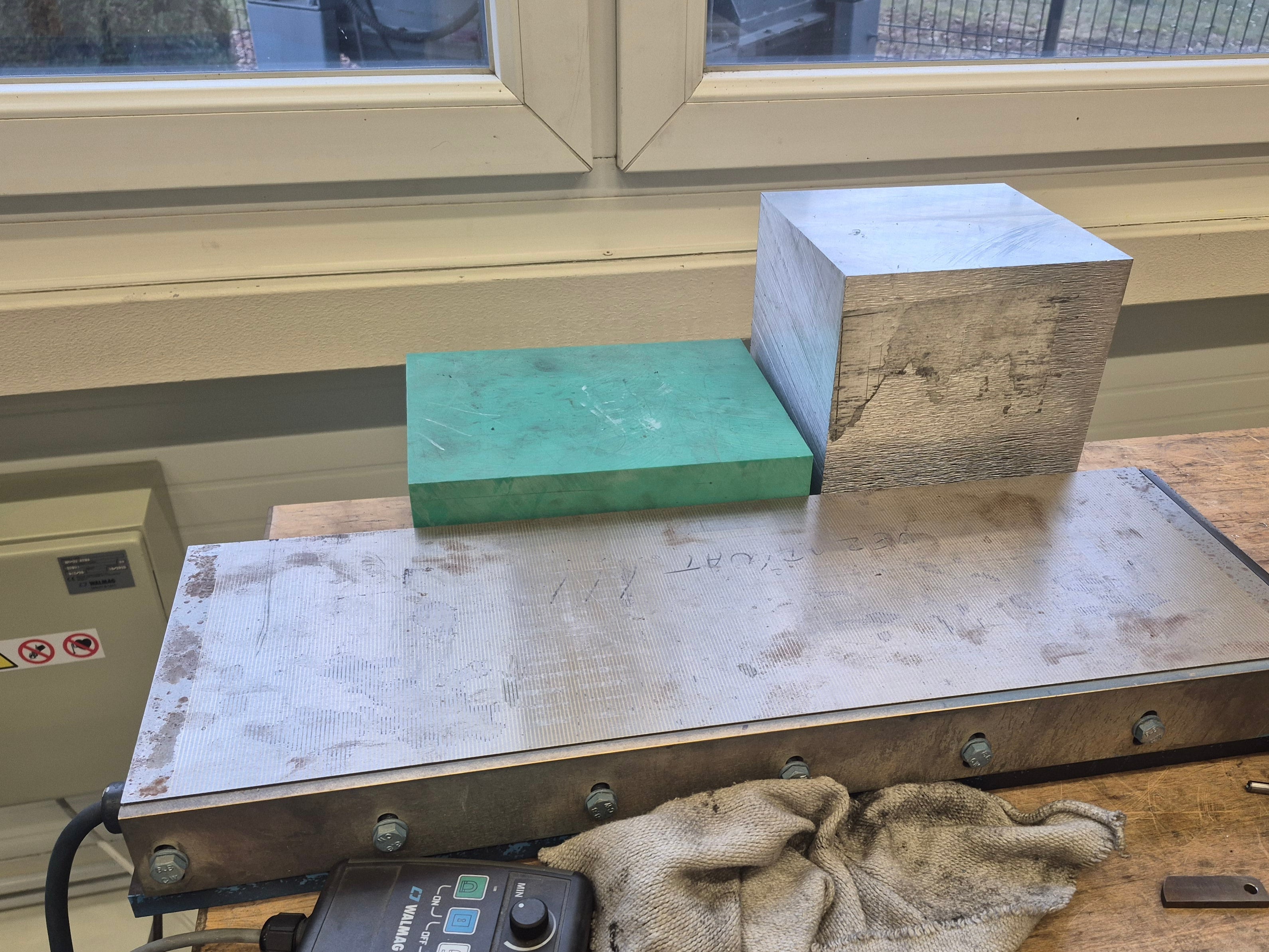

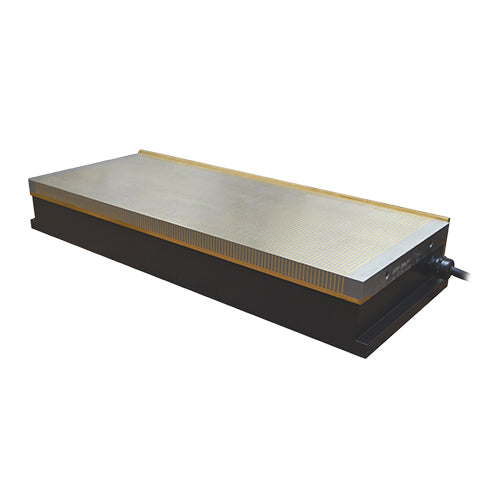

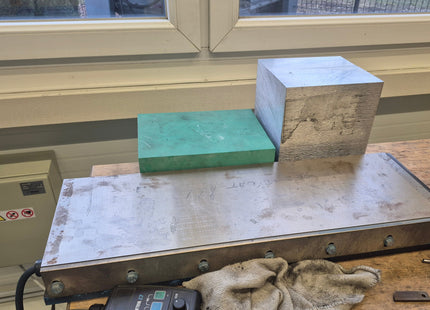

Elektromagnetický upínač Electrofine
Elektromagnetický upínač Electrofine
Potřebujete poradit?
Popis produktu
Electrofine je elektromagnetický upínač navržený pro přesné plošné broušení, kde je vyžadována vysoká přesnost upnutí a rovnoměrné rozložení magnetické síly. Díky konstrukci pólové desky poskytuje přítlačnou sílu po celé pracovní ploše a umožňuje spolehlivé upnutí malých i středně velkých obrobků.
Pomocí řídicí jednotky lze snadno nastavovat upínací sílu podle charakteru obráběného materiálu a konkrétních požadavků aplikace. Součástí systému je také automatická demagnetizace, která pomáhá minimalizovat zbytkový magnetismus po dokončení obrábění.
Vodotěsná konstrukce, odolná pólová deska z oceli a mosazi a standardní napájení 110 V DC zajišťují spolehlivý provoz v náročném prostředí plošného broušení. Pro aplikace vyžadující upnutí velmi malých dílců je k dispozici specializovaná verze Microfine s jemnějším pólováním.
DŮLEŽITÉ PARAMETRY
- Určení: plošné broušení
- Technologie: elektromagnetická
- Upínací síla: 110 N/cm²
- Minimální velikost obrobku: 25 × 25 × 3 mm
- Pólování: podélné / příčné dle provedení
- Pólová rozteč: T4 (3+1 mm)
- Limit přebroušení: 6 mm
- Napájení: 110 V DC
- Záruka: 2 roky
DOPLŇUJÍCÍ INFORMACE
Výběr vhodné řídicí jednotky a elektrického zapojení doporučujeme konzultovat s našimi techniky. Upínače Electrofine lze dodat také v provedení s podélným nebo příčným pólováním a na přání mohou být upraveny rozměry i napájení podle konkrétní aplikace.
Součást balení:
- Magnetický upínač
- Boční a zadní dorazy
- Sada upínek
- Napájecí kabel 6 m
- Návod k použití

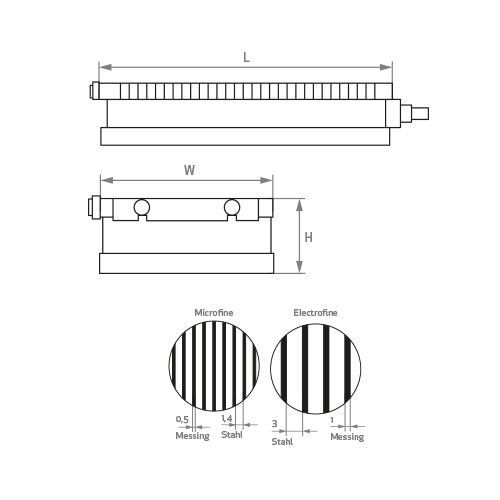

Parametry
Electrofine
| Katalogové číslo | W (mm) | L (mm) | H (mm) | Příkon (W) | Hmotnost (kg) |
|---|---|---|---|---|---|
| ELEC150300T31 | 150 | 300 | 74 | 77,5 | 25 |
| ELEC200400T31 | 200 | 400 | 74 | 112 | 41 |
| ELEC200500T31 | 200 | 500 | 74 | 166 | 55 |
| ELEC200600T31 | 200 | 600 | 74 | 137 | 65 |
| ELEC300600T31 | 300 | 600 | 74 | 253 | 94 |
Microfine
| Katalogové číslo | W (mm) | L (mm) | H (mm) | Příkon (W) | Hmotnost (kg) |
|---|---|---|---|---|---|
| ELEC150250T1405 | 150 | 250 | 72 | 71 | 19 |
| ELEC150300T1405 | 150 | 300 | 72 | 78 | 22 |
| ELEC200400T1405 | 200 | 400 | 72 | 113 | 39 |
| ELEC200500T1405 | 200 | 500 | 72 | 166 | 52 |
| ELEC200600T1405 | 200 | 600 | 72 | 137 | 61 |
| ELEC300600T1405 | 300 | 600 | 72 | 252 | 97 |
Dokumenty ke stažení
Elektromagnetická deska Electrofine pro precizní broušení velmi tenkých dílců
Plynulá regulace výkonu a robustní vodotěsná konstrukce
