Popis produktu

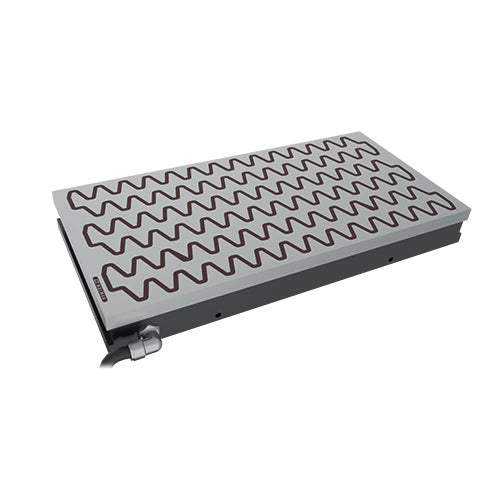

Elmag Wave je elektromagnetický upínač navržený pro provozy, kde jsou kladeny vysoké nároky na stabilitu upnutí a odolnost při silovém broušení. Speciální vlnkové pólování vytváří rovnoměrné rozložení magnetických sil v podélném i příčném směru, čímž pomáhá omezovat působení smykových sil vznikajících během obrábění.
Díky tomu je upínač vhodný zejména pro hrubovací operace a aplikace s vysokými úběry materiálu. Robustní konstrukce zajišťuje dlouhou životnost a spolehlivý provoz i v náročných průmyslových podmínkách.
Upínač je standardně dodáván s napájecím kabelem a upínkami. Na přání lze dodat také nestandardní rozměry, jiné umístění vývodu nebo speciální montážní prvky.
Důležité parametry:
- Určení: Plošné broušení
- Technologie: Elektromagnetická
- Upínací síla: 130 N/cm²
- Minimální velikost obrobku: 120 × 40 × 20 mm
- Pólování: Vlnkové
- Pólová rozteč: T40
- Limit přebroušení: 8 mm
- Napájení: 110 V DC
-
Záruka: 1 rok
Doplňující informace:
Upínací desku Elmag Wave standardně dodáváme s upínkami a s napájecím kabelem. S výběrem vhodné řídicí jednotky rádi poradíme, ozvěte se.
Na přání zákazníka lze dodat i jiné provedení elektromagnetického upínače – rozměry, umístění vývodu, délka napájecího kabelu, průchozí otvory usnadňující montáž upínače na stůl stroje.
Použití:
- Silové plošné broušení
- Hrubovací operace s vysokými úběry materiálu
- Vertikální brusky s brusnými segmenty
- Broušení středních a velkých obrobků
-
Těžké průmyslové provozy
Součást balení:
- Upínač
- Sada upínek
- Napájecí kabel
- Návod k obsluze
- Certifikát
Parametry:

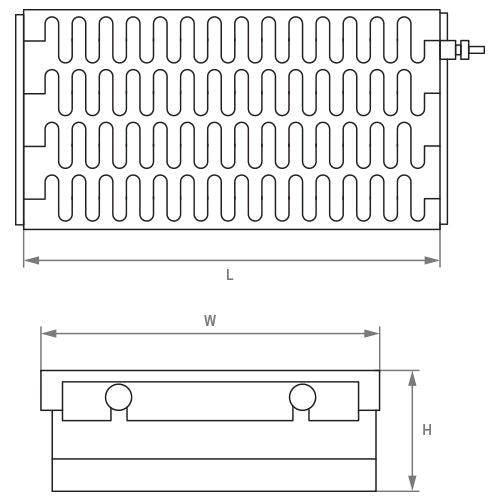

| Katalogové číslo | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| ELMGW200600 | 200 | 600 | 70 | 59 |
| ELMGW2001000 | 200 | 1000 | 80 | 113 |
| ELMGW2501000 | 250 | 1000 | 79 | 135 |
| ELMGW300500 | 300 | 500 | 70 | 74 |
| ELMGW300600 | 300 | 600 | 70 | 89 |
| ELMGW300800 | 300 | 800 | 70 | 119 |
| ELMGW3001000 | 300 | 1000 | 80 | 170 |
| ELMGW3001500 | 300 | 1500 | 80 | 254 |
| ELMGW400600 | 400 | 600 | 70 | 119 |
| ELMGW400700 | 400 | 700 | 70 | 138 |
| ELMGW400800 | 400 | 900 | 70 | 158 |
| ELMGW6001000 | 600 | 1000 | 80 | 347 |
| ELMGW6001500 | 600 | 1500 | 80 | 533 |
| ELMGW6001500 | 600 | 1500 | 80 | 689 |
Dokumenty ke stažení
Unikátní vlnovkové pólování pro náročné silové broušení
Maximální stabilita a špičková ochrana proti zatečení kapalin
