Popis produktu

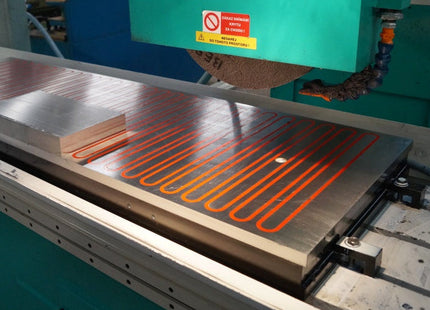

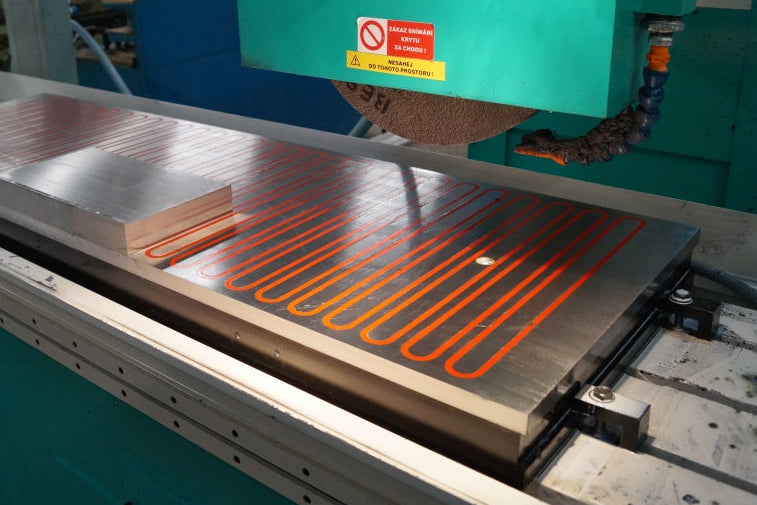

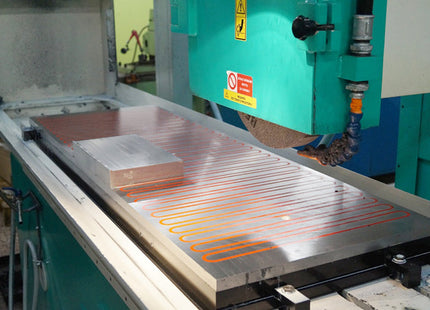

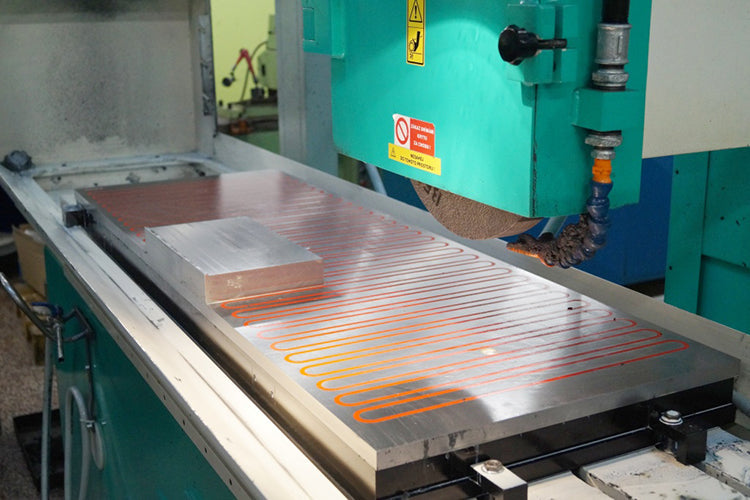

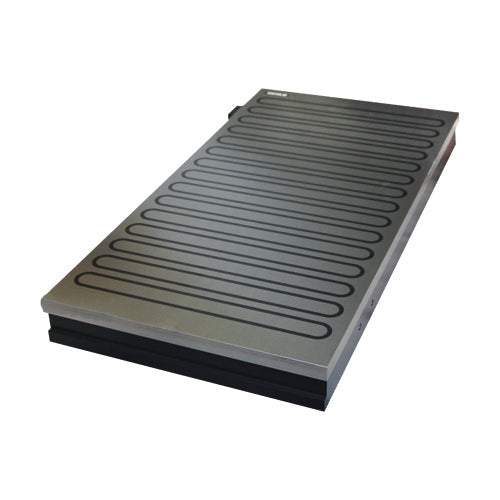

Elmag Compact je elektromagnetický upínač navržený pro plošné broušení širokého spektra feromagnetických obrobků. Monolitická konstrukce pólové desky z jednoho celku zajišťuje vysokou tuhost, dlouhou životnost a rovnoměrné rozložení magnetické síly po celé upínací ploše.
Izolace mezi jednotlivými póly je tvořena tvrzenou epoxidovou pryskyřicí, která chrání magnetický systém proti vniknutí chladicích kapalin a zvyšuje provozní spolehlivost. Díky robustní konstrukci a vysokému limitu přebroušení je upínač vhodný i pro dlouhodobé nasazení v náročném výrobním prostředí.
Upínač se ovládá pomocí řídicí jednotky a standardně je dodáván s napájecím kabelem a dorazovými lištami. Na přání lze dodat také nestandardní rozměry, jiné umístění vývodu nebo speciální montážní prvky.
Důležité parametry:
- Aplikace: Plošné broušení
- Technologie: Elektromagnetická
- Upínací síla: 130 N/cm²
- Minimální velikost obrobku: 22 × 144 × 48 mm
- Pólování: Oválné
- Pólová rozteč: T48
- Limit přebroušení: 8 mm
-
Záruka: 1 rok
Použití:
- Silové plošné broušení
- Dokončovací broušení
- Upínání středních a velkých obrobků
- Nástrojárny a kusová výroba
-
Sériová výroba na bruskách na plocho
Součást balení:
- Upínač
- Sada upínek
- Napájecí kabel
- Návod k obsluze
- Certifikát
Parametry:

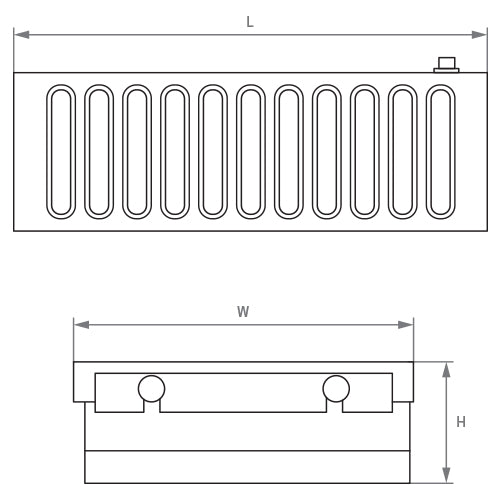

| Katalogové číslo | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| ELMG200600 | 200 | 600 | 70 | 60 |
| ELMG2001000 | 200 | 1000 | 80 | 116 |
| ELMG2501000 | 250 | 1000 | 79 | 137 |
| ELMG300500 | 300 | 500 | 70 | 76 |
| ELMG300600 | 300 | 600 | 70 | 91 |
| ELMG300800 | 300 | 800 | 70 | 122 |
| ELMG3001000 | 300 | 1000 | 80 | 174 |
| ELMG3001500 | 300 | 1500 | 80 | 260 |
| ELMG400600 | 400 | 600 | 70 | 122 |
| ELMG400700 | 400 | 700 | 70 | 141 |
| ELMG400800 | 400 | 900 | 70 | 162 |
| ELMG6001000 | 600 | 1000 | 80 | 347 |
| ELMG6001500 | 600 | 1500 | 80 | 533 |
| ELMG6001500 | 600 | 1500 | 80 | 689 |
Dokumenty ke stažení
Elektromagnetický upínač Elmag Compact pro efektivní silové broušení
Robustní konstrukce s optimálním pólováním pro náročné dílenské podmínky
