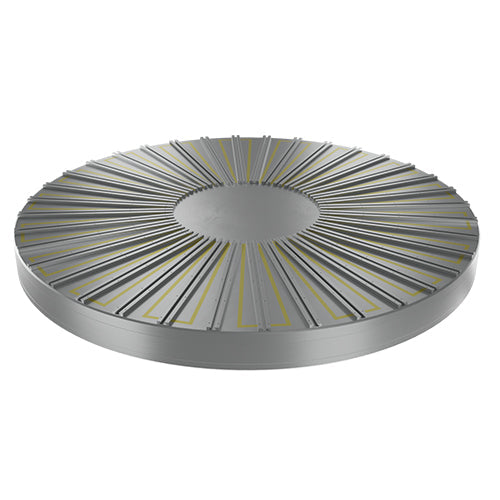

Elektropermanentní magnetický upínač Circu EP
Elektropermanentní magnetický upínač Circu EP
Potřebujete poradit?
Popis produktu

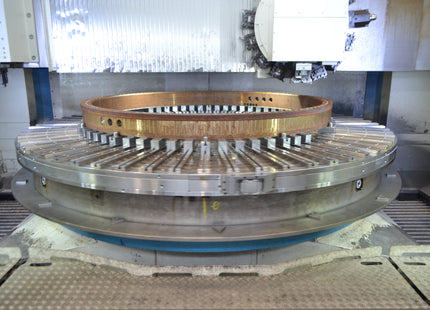

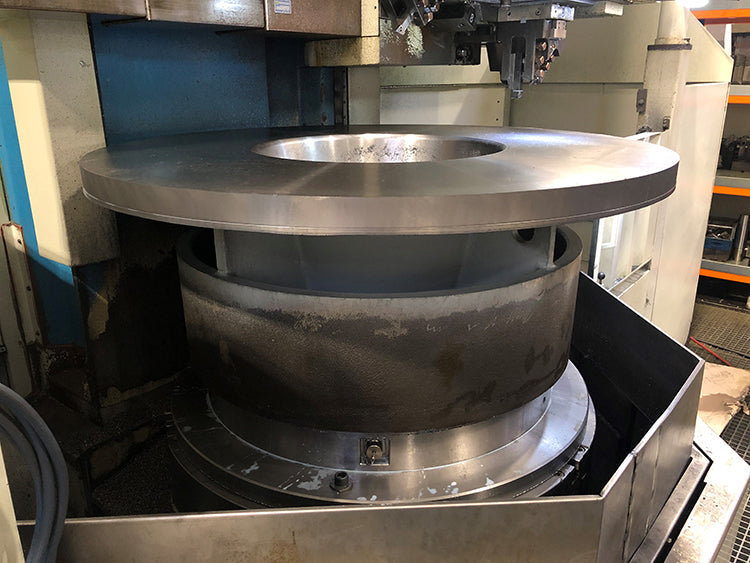

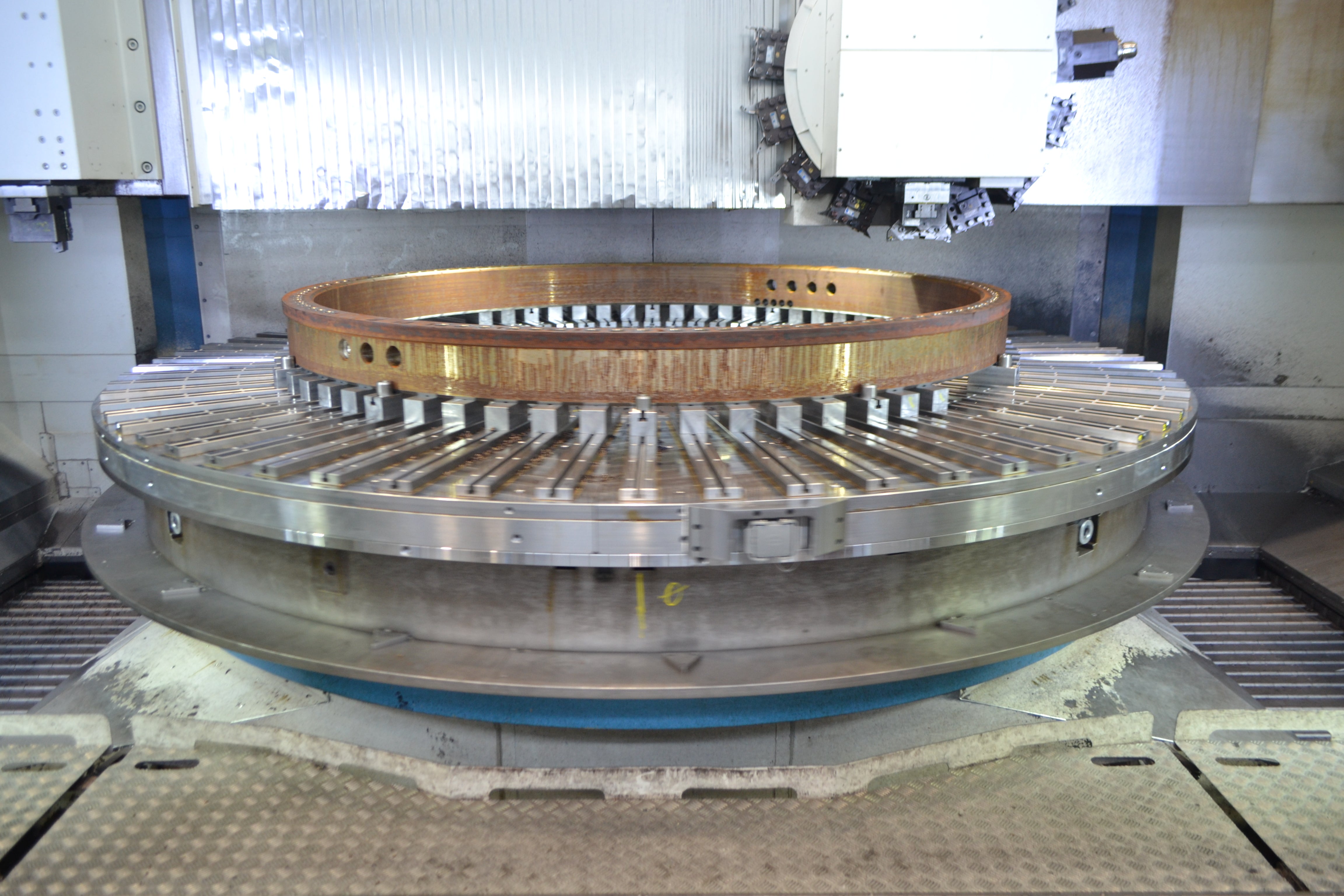

Circu EP je elektropermanentní magnetický upínač navržený pro kruhové broušení, soustružení a další obráběcí operace rotačních součástí. Radiální pólování vytváří optimální rozložení magnetického pole pro kruhové a válcové obrobky, jako jsou ložiskové kroužky, mezikruží, pouzdra nebo příruby.
Elektropermanentní technologie kombinuje vysokou upínací sílu s minimální spotřebou elektrické energie. Po aktivaci není nutné trvalé napájení, nedochází k zahřívání upínače a zachovává se vysoká rozměrová stabilita během obrábění.
Pomocí řídicí jednotky lze regulovat upínací sílu podle typu materiálu a požadavků aplikace. Současně je možné provádět rychlou a účinnou demagnetizaci obrobků po dokončení obrábění.
Důležité parametry:
- Aplikace: Kruhové broušení a soustružení
- Technologie: Elektropermanentní
- Pólování: Radiální
- Limit přebroušení: 8 mm
- Záruka: 2 roky
Doplňující informace:

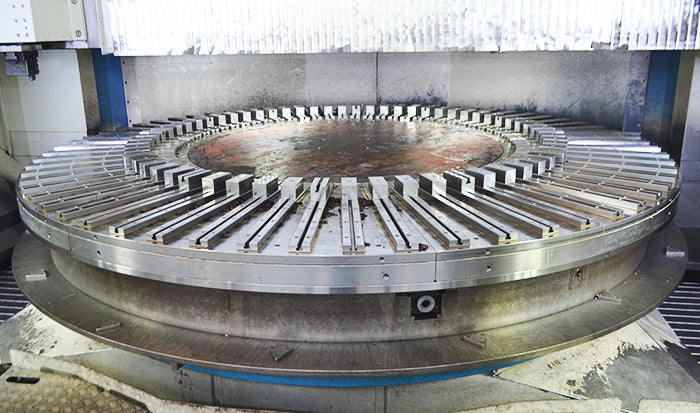

Na přání lze upínač dodat s pólovou deskou opatřenou T-drážkami pro použití pólových nástavců. Řídicí jednotku lze naprogramovat pro různé typy obráběných materiálů a optimalizovat tak upínací sílu i proces demagnetizace. Připojení upínače lze realizovat prostřednictvím sběrného kroužku ve vřetenu stroje nebo konektorem umístěným přímo na těle upínače.
Použití:
- Kruhové broušení
- Soustružení rotačních obrobků
- Obrábění ložiskových kroužků a pouzder
- Hrubovací i dokončovací operace
- Obrábění vnitřních i vnějších průměrů
-

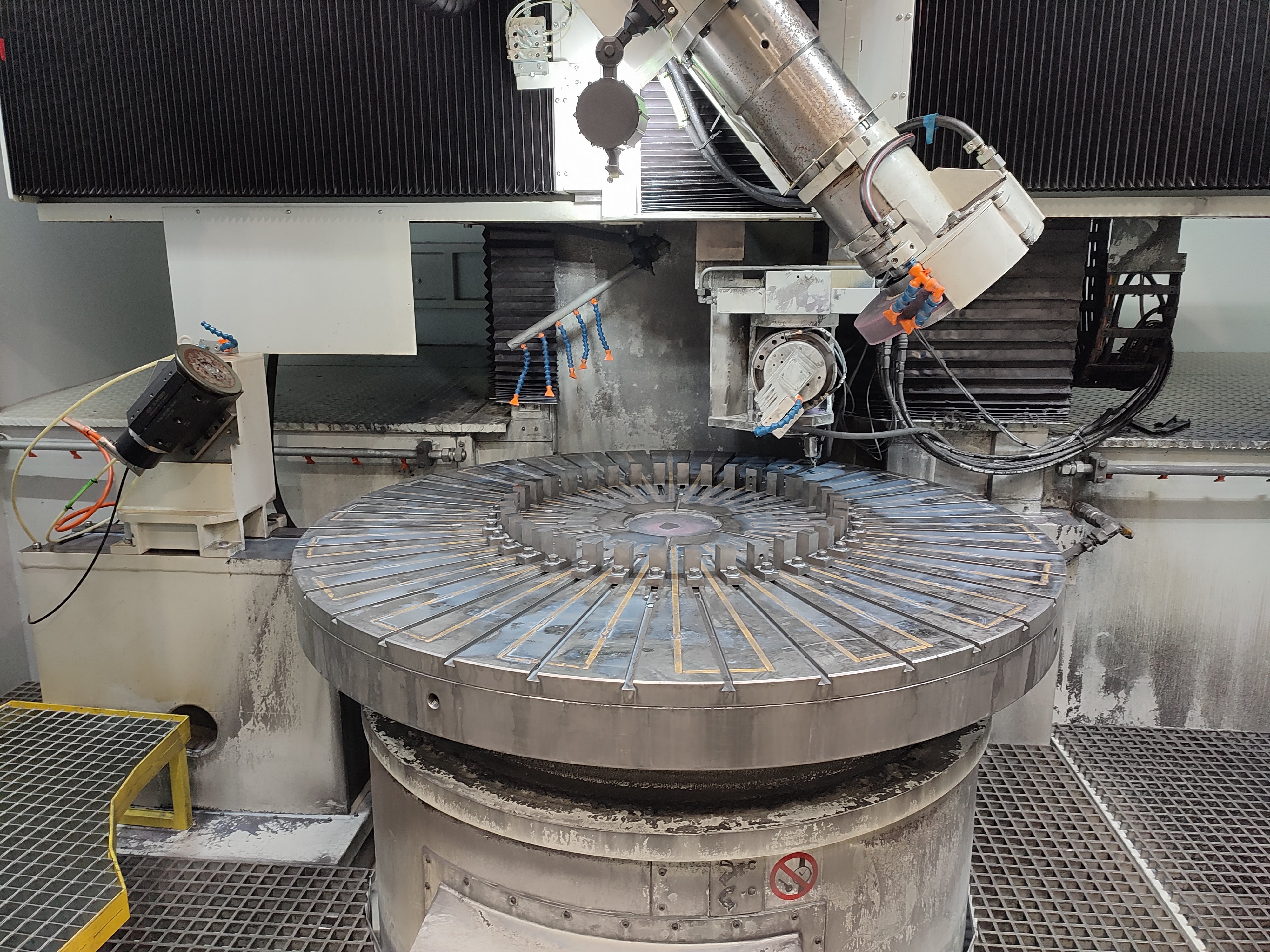

Vertikální brusky a soustruhy

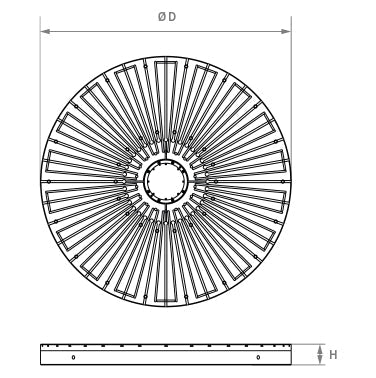

| Katalogové číslo | D (mm) | H (mm) | Hmotnost (kg) | Napětí (V) |
|---|---|---|---|---|
| Circu EP 400 | 400 | 90 | 76 | 170/340 |
| Circu EP 500 | 500 | 90 | 120 | 170/340 |
| Circu EP 600 | 600 | 100 | 195 | 170/340 |
| Circu EP 700 | 700 | 100 | 265 | 170/340 |
| Circu EP 800 | 800 | 100 | 365 | 170/340 |
| Circu EP 1000 | 1000 | 100 | 550 | 170/340 |
| Circu EP 1250 | 1250 | 123 | 990 | 170/340 |
| Circu EP 1500 | 1500 | 120 | 1550 | 170/340 |
Dokumenty ke stažení
Elektropermanentní kruhový upínač Circu EP pro bezpečné a úsporné karuselové obrábění
Koncentrické pólování bez zahřívání pro maximální rozměrovou přesnost
