Elektropermanentní magnetický upínač Mastermill 70
Elektropermanentní magnetický upínač Mastermill 70
Potřebujete poradit?
Popis produktu
Mastermill 70 je elektropermanentní magnetický upínač navržený pro náročné frézovací operace a obrábění větších obrobků. Technologie elektropermanentního magnetu kombinuje vysokou upínací sílu s bezpečným provozem bez nutnosti trvalého napájení.
Póly o velikosti 70 × 70 mm poskytují hlubší magnetické pole než řada Mastermill 50 a umožňují efektivní upínání středních a velkých dílců.
Standardně jsou všechny póly vybaveny závity M8 pro snadné použití pólových nástavců a technologických přípravků.

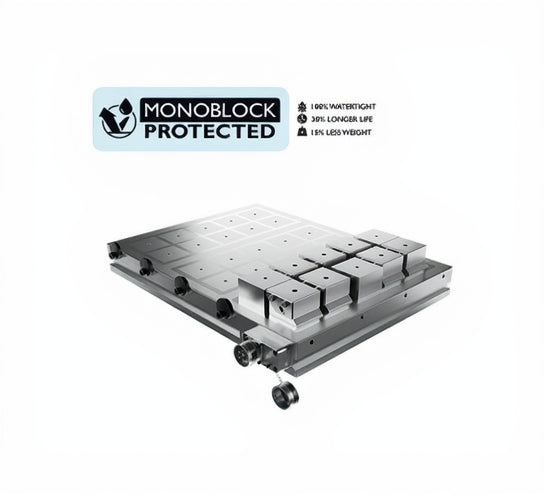

Monoblock Protected konstrukce zajišťuje vysokou odolnost proti chladicím kapalinám, dlouhou životnost a maximální spolehlivost v náročném provozu.
Důležité parametry:
- Aplikace: Frézování, vrtání a ploché broušení
- Technologie: Elektropermanentní
- Upínací síla: 170 N/cm²
- Velikost pólů: 70 × 70 mm
- Minimální rozměr obrobku: 150 × 150 × 17 mm
- Výška upínače: 68 mm
- Limit přebroušení: 6 mm
- Pólová deska: Ocel / nerez
- Závit v pólech: M8
-
Záruka: 2 roky
Použití:

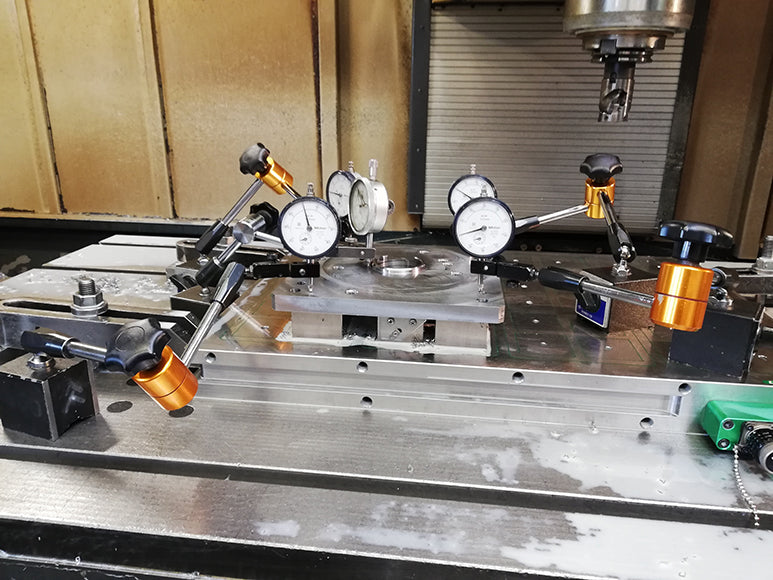

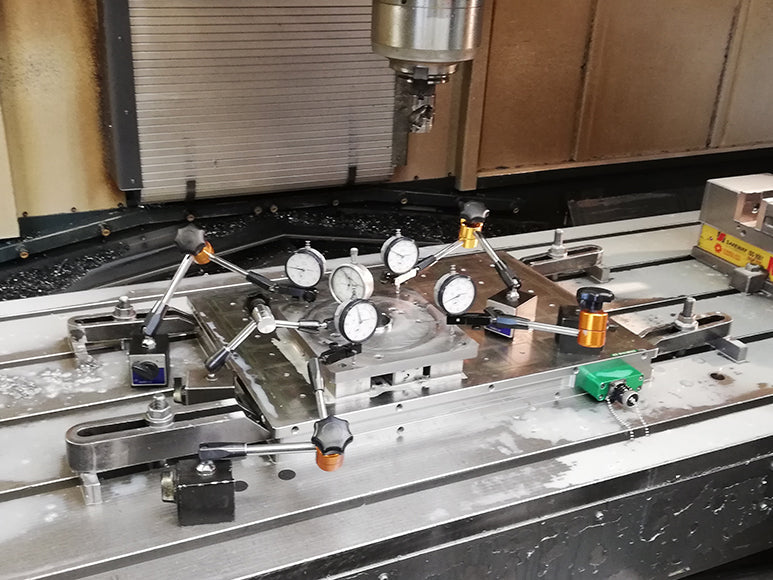

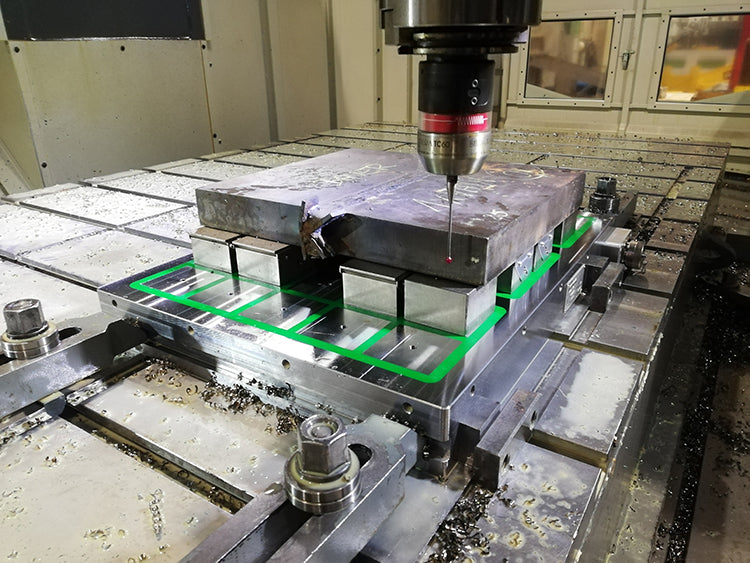

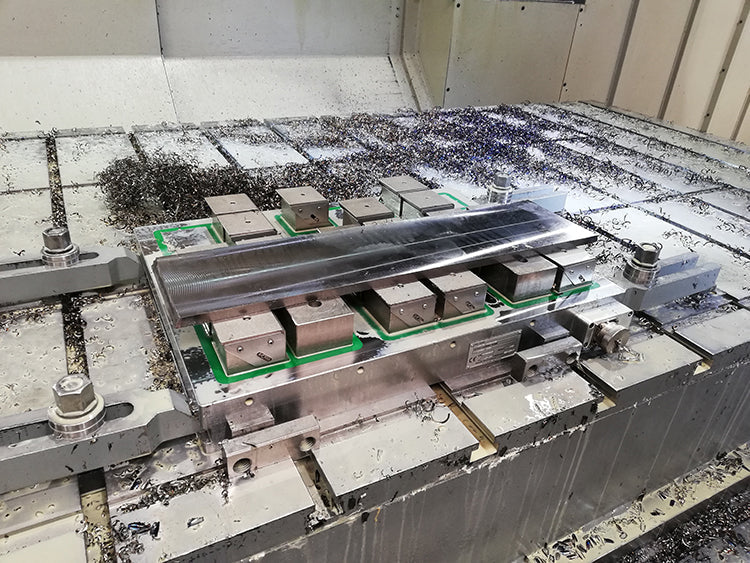

- Frézování středních a velkých obrobků

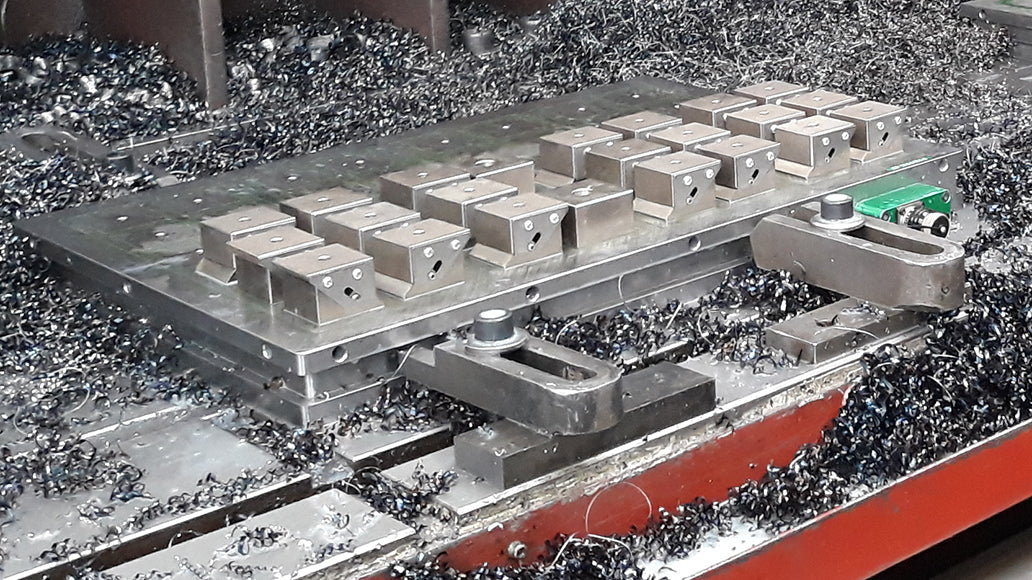

- Obrábění z pěti stran pomocí pólových nástavců
- Upínání odlitků, výkovků a svařenců
- Vrtání velkých forem, bloků a konstrukčních dílů
- Obrábění nepravidelných dílců
- Hrubovací i dokončovací obrábění
Doplňující informace:
Volitelné úpravy na míru:
- nestandardní rozměry upínače
- jiné umístění kabelového vývodu
- pevný elektrický vývod s rozpojením u řídicí jednotky
- upevňovací otvory skrz upínač dle konkrétního stroje
- centrovací kameny pro přesné ustavení na stůl stroje
- izolace pólů epoxidovou výplní
- více sekční provedení s nezávislým ovládáním jednotlivých částí
Máte-li dotazy k dispozicím upínače, případně k výběru vhodné řídicí jednotky, ozvěte se nám. Rádi vám poradíme.
Součást balení:
- Upínač
- Boční dorazy
- Pancéřovaný napájecí kabel
- Certifikát
- Návod k obsluze a údržbě magnetu

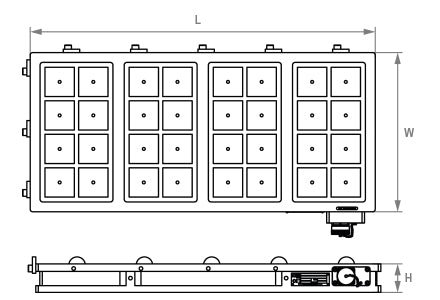

| Katalogové číslo | Počet pólů | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| MM70300620 | 18 | 300 | 620 | 68 | 86 |
| MM70300820 | 24 | 300 | 820 | 68 | 114 |
| MM703001020 | 30 | 300 | 1020 | 68 | 142 |
| MM70380420 | 16 | 380 | 420 | 68 | 74 |
| MM70380540 | 20 | 380 | 540 | 68 | 95 |
| MM70380620 | 24 | 380 | 620 | 68 | 109 |
| MM70380820 | 32 | 380 | 820 | 68 | 144 |
| MM703801020 | 40 | 380 | 1020 | 68 | 180 |
| MM70460540 | 25 | 460 | 540 | 68 | 115 |
| MM70460620 | 30 | 460 | 620 | 68 | 132 |
| MM70460820 | 40 | 460 | 820 | 68 | 175 |
| MM704601020 | 50 | 460 | 1020 | 68 | 218 |
| MM70580620 | 36 | 580 | 620 | 68 | 167 |
| MM70580820 | 48 | 580 | 820 | 68 | 221 |
| MM705801020 | 60 | 580 | 1020 | 68 | 274 |
Dokumenty ke stažení
Magnetický upínač Mastermill pro efektivní a přesné frézování
Unikátní pólová geometrie a vysoká upínací síla
Stoprocentní bezpečnost a energetická úspora s elektropermanentní technologií
Robustní konstrukce Walmag a modulární flexibilita pro CNC stroje
Potřebujete poradit?
Walmag výrobky jsou ve firmách jako
Proč Walmag?
Od roku 1991 vyrábímemagnety v Česku
Vyrobili jsme90 000+ magnetů
Magnety servisujemepřímo v Kroměříži
Naše magnety jsou vevíce než 61 zemích světa
Často kladené otázky (FAQ)
Jsou vaše produkty vyráběny v České republice?
Ano, kompletní proces – od vlastního vývoje přes konstrukční návrh, výrobu až po finální sestavení a testování – probíhá přímo v našem závodě v Kroměříži. Díky tomu máme plnou kontrolu nad kvalitou a dokážeme produkty flexibilně upravovat na míru specifickým požadavkům zákazníků.
Jaký je rozdíl mezi permanentním, elektromagnetickým a elektro-permanentním systémem?
Permanentní magnety: Fungují bez nutnosti elektrické energie, aktivují se mechanicky pákou. Jsou bezpečné, mobilní a bezúdržbové.
Elektromagnety: Vytvářejí magnetické pole pomocí cívek napájených ze sítě. Mají obrovskou sílu, umí upnout i nerovné povrchy a umožňují regulaci síly, vyžadují však stálý přísun energie a záložní zdroje.
Elektro-permanentní magnety: Spojují výhody obou systémů. Elektrický proud potřebují pouze na zlomek sekundy pro aktivaci (zmagnetování) a deaktivaci. Během samotné práce proud nepotřebují, jsou tedy maximálně bezpečné i při výpadku elektřiny a nezahřívají se.
Lze vaše zvedací magnety používat i pro manipulaci s materiály za vysokých teplot?
Běžné permanentní magnety ztrácejí svou sílu při teplotách nad 80 °C. Pro provozy s vyššími teplotami však nabízíme speciální řady (např. břemenové magnety v provedení HOT), které bezpečně zvládnou manipulaci s materiály o teplotě až do 180 °C.
Proč je po obrábění potřeba použít demagnetizér?
Feromagnetické materiály v sobě po vystavení magnetickému poli (např. při upnutí na magnetický stůl) udržují zbytkový magnetismus. Ten způsobuje, že na obrobku ulpívají kovové špony a prach, což může poškodit nástroje nebo komplikovat další zpracování (např. lakování, svařování). Demagnetizéry tento zbytkový magnetismus spolehlivě odstraní.
Poskytujete na své produkty servis a revize?
Ano, pro všechny naše technologie i starší produkty značky BUX, Walker či Pilana zajišťujeme kompletní záruční a pozáruční servis, opravy, repase a dodávky originálních náhradních dílů. Provádíme také povinné periodické certifikace, revize a testování nosnosti zvedacích magnetů.
Nabízíte také zaškolení personálu?
Ano. V rámci dodávky našich magnetických aplikací a velkých systémů poskytujeme profesionální zaškolení obsluhy, aby práce s magnety byla maximálně efektivní a bezpečná.
Jak vás mohu kontaktovat v případě zájmu o řešení na míru?
Můžete se na nás obrátit prostřednictvím e-mailu info@walmag.cz, telefonicky na čísle +420 573 341 641, případně kontaktovat přímo naše regionální obchodní manažery pro ČR a zahraničí, jejichž kontakty naleznete v sekci Kontakt na našem webu.
Jak probíhá doručení těžkého zboží (např. upínacích desek)?
Vzhledem k vyšší hmotnosti našich produktů spolupracujeme se specializovanými paletovými a balíkovými přepravci, kteří zajišťují bezpečnou manipulaci.
Jak je garantována bezpečnost zvedacích magnetů zakoupených na e-shopu?
Všechny břemenové magnety splňují přísnou normu ČSN EN 13155 a pracují s bezpečnostním koeficientem 3+. To znamená, že v odtrhovém testu (tzv. Air Gap test, který simuluje reálnou vzduchovou mezeru/nečistoty v provozu) unese magnet více než trojnásobek své deklarované maximální nosnosti.
Kde najdu návody k použití a technickou dokumentaci?
Technické listy, katalogy a návody k obsluze pro jednotlivé produkty jsou k dispozici buď na kartě daného produktu, nebo na vyžádání.
