Permanentní magnetický upínač Maxgrip
Permanentní magnetický upínač Maxgrip
Potřebujete poradit?
Popis produktu
POPIS PRODUKTU

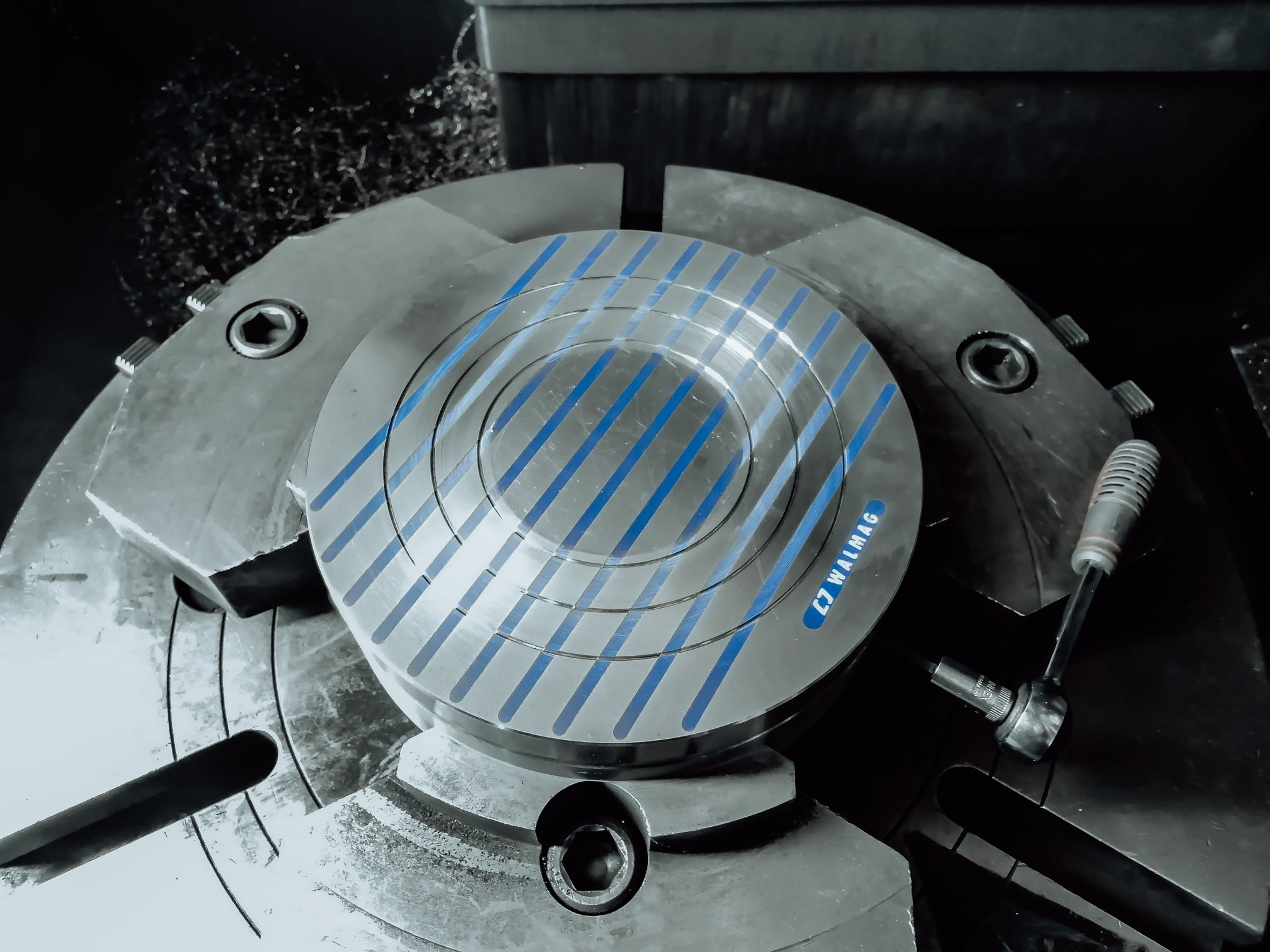

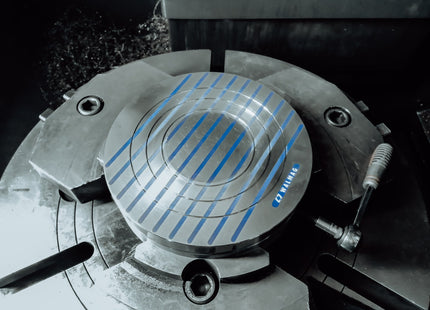

Maxgrip je permanentní magnetický upínač určený pro upínání kruhových a rotačních obrobků při broušení a soustružení. Díky kombinaci vysoké upínací síly, stabilního magnetického pole a možnosti plynulé regulace upínací síly nabízí univerzální využití pro široké spektrum obráběcích aplikací.
Možnost plynulého nastavení upínací síly výrazně usnadňuje centrování obrobku před obráběním. Rovnoběžné uspořádání pólů v kombinaci s výkonným dvojitým magnetickým systémem zajišťuje spolehlivé upnutí různých tvarů dílců včetně relativně malých a tenkostěnných obrobků.

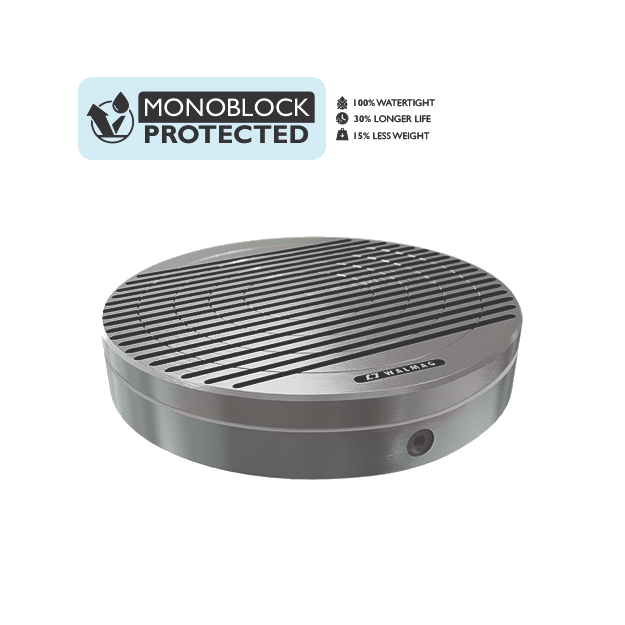

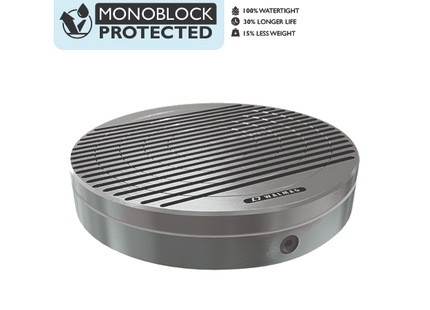

Pólová deska je vyrobena z jednoho masivního kusu oceli a konstrukce Monoblock Protected zajišťuje vysokou odolnost vůči chladicím kapalinám, dlouhou životnost a spolehlivý provoz v náročných průmyslových podmínkách. Díky limitu přebroušení až 10 mm si upínač zachovává své vlastnosti i při dlouhodobém používání.
DŮLEŽITÉ PARAMETRY
- Určení: soustružení a broušení rotačních obrobků
- Technologie: permanentní magnet
- Upínací síla: až 160 N/cm²
- Pólování: rovnoběžné
- Minimální rozměr obrobku: Ø 40 × 8 mm
- Pólová rozteč: T15 (11 + 4 mm)
- Limit přebroušení: 10 mm
- Konstrukce: Monoblock Protected
- Záruka: 2 roky
POUŽITÍ

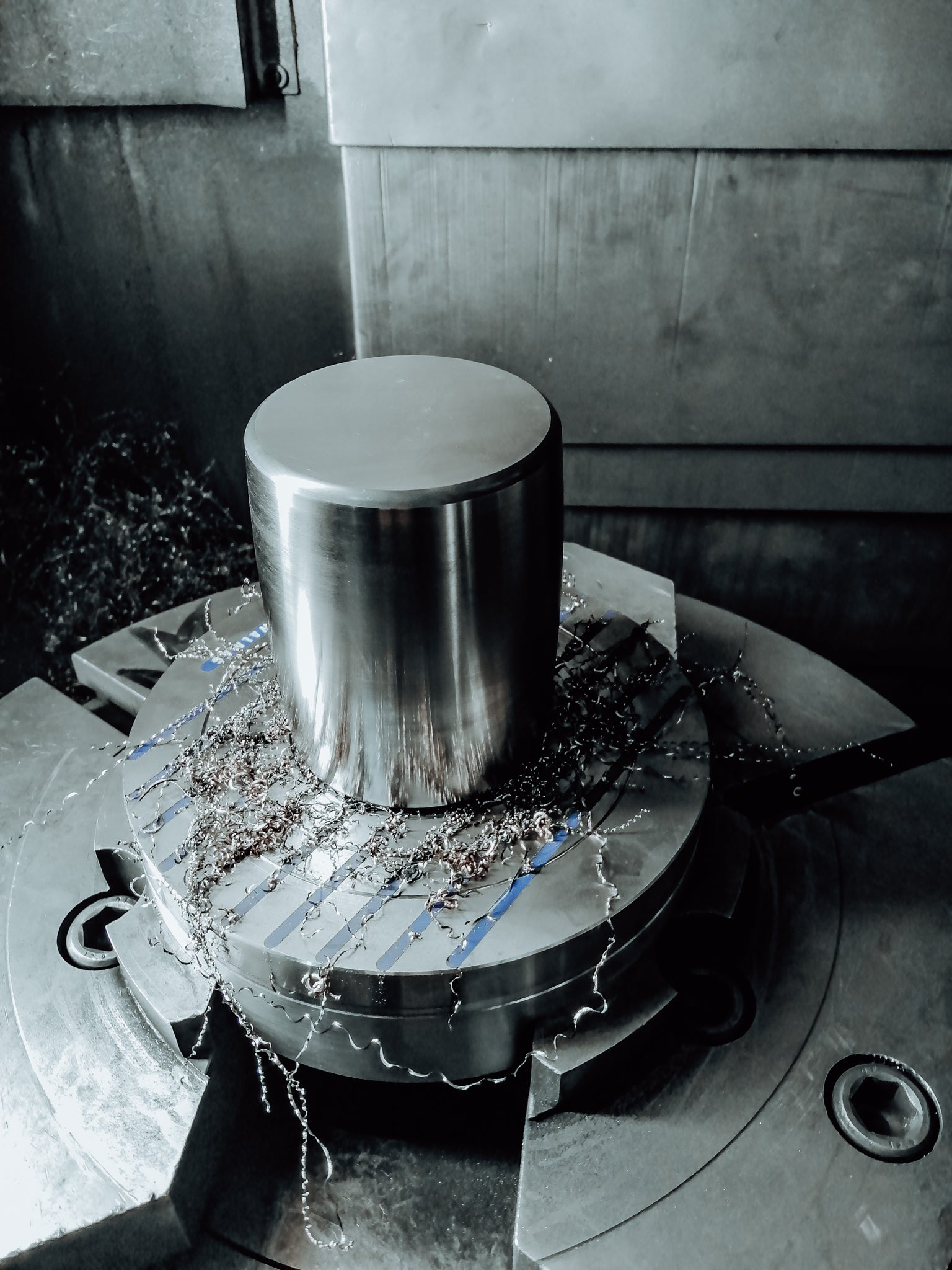

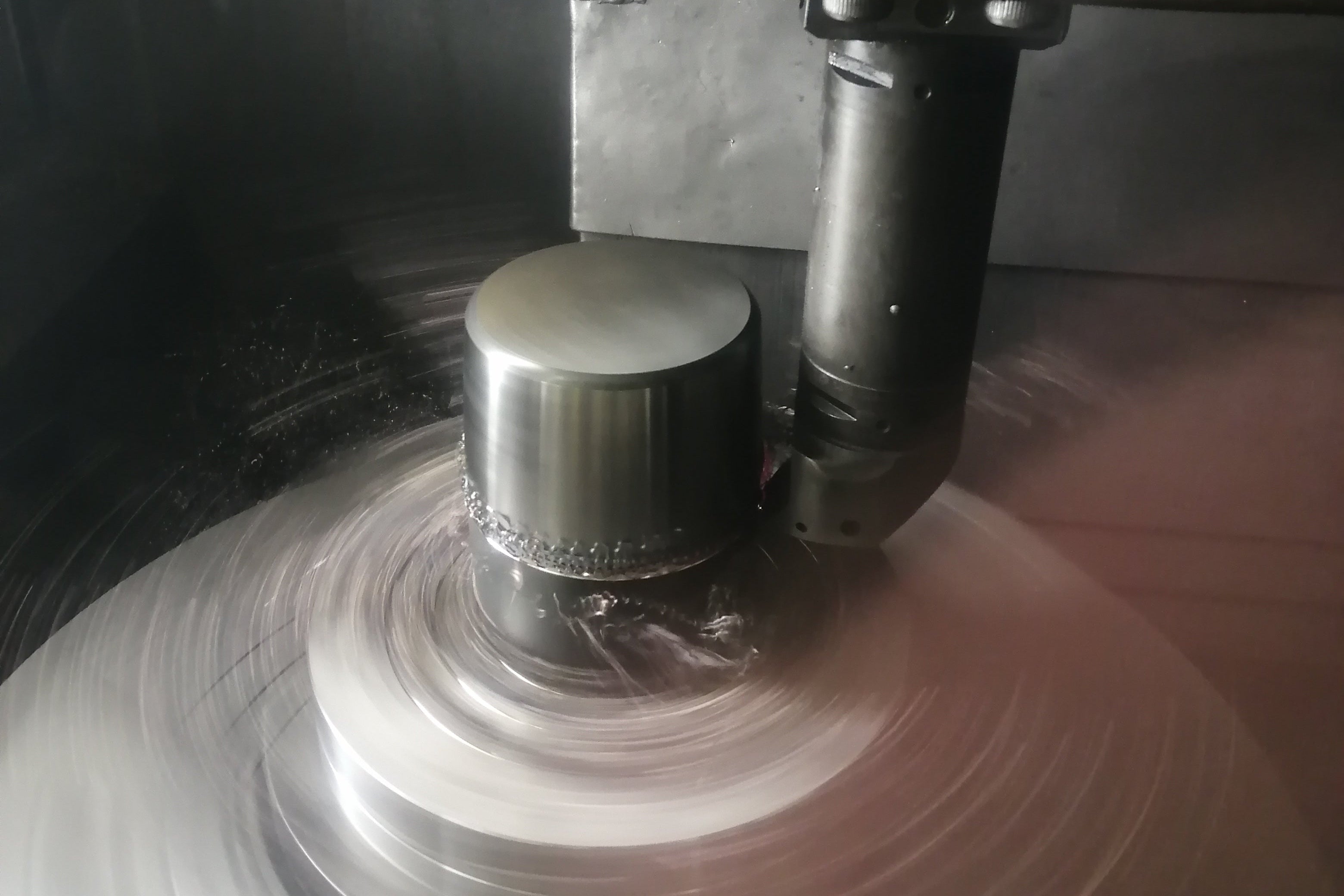

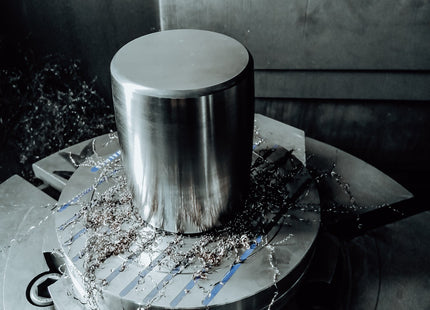

- Soustružení rotačních obrobků
- Broušení na kulato
- Upínání přírub, kroužků a dalších rotačních součástí
- Obrábění malých i rozměrnějších obrobků
- Kusová i sériová výroba
Součást balení:
- Magnetický upínač
- Ráčnový klíč
- Návod k obsluze

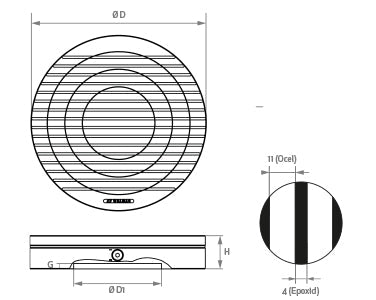

Parametry:
| Katalogové číslo | D (mm) | H (mm) | G (mm) | D1 (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| MAXGRIP200 | 200 | 57 | 5 | 60 | 15 |
| MAXGRIP250 | 250 | 57 | 5 | 80 | 22 |
| MAXGRIP300 | 300 | 57 | 6 | 150 | 32 |
| MAXGRIP350 | 350 | 57 | 6 | 170 | 43 |
| MAXGRIP400 | 400 | 57 | 8 | 200 | 56 |
Dokumenty ke stažení
Permanentní magnetická deska Maxgrip pro silové a těžké obrábění
Robustní konstrukce s příčným pólováním pro maximální tuhost
Potřebujete poradit?
Walmag výrobky jsou ve firmách jako
Proč Walmag?
Od roku 1991 vyrábímemagnety v Česku
Vyrobili jsme90 000+ magnetů
Magnety servisujemepřímo v Kroměříži
Naše magnety jsou vevíce než 61 zemích světa
Často kladené otázky (FAQ)
Jsou vaše produkty vyráběny v České republice?
Ano, kompletní proces – od vlastního vývoje přes konstrukční návrh, výrobu až po finální sestavení a testování – probíhá přímo v našem závodě v Kroměříži. Díky tomu máme plnou kontrolu nad kvalitou a dokážeme produkty flexibilně upravovat na míru specifickým požadavkům zákazníků.
Jaký je rozdíl mezi permanentním, elektromagnetickým a elektro-permanentním systémem?
Permanentní magnety: Fungují bez nutnosti elektrické energie, aktivují se mechanicky pákou. Jsou bezpečné, mobilní a bezúdržbové.
Elektromagnety: Vytvářejí magnetické pole pomocí cívek napájených ze sítě. Mají obrovskou sílu, umí upnout i nerovné povrchy a umožňují regulaci síly, vyžadují však stálý přísun energie a záložní zdroje.
Elektro-permanentní magnety: Spojují výhody obou systémů. Elektrický proud potřebují pouze na zlomek sekundy pro aktivaci (zmagnetování) a deaktivaci. Během samotné práce proud nepotřebují, jsou tedy maximálně bezpečné i při výpadku elektřiny a nezahřívají se.
Lze vaše zvedací magnety používat i pro manipulaci s materiály za vysokých teplot?
Běžné permanentní magnety ztrácejí svou sílu při teplotách nad 80 °C. Pro provozy s vyššími teplotami však nabízíme speciální řady (např. břemenové magnety v provedení HOT), které bezpečně zvládnou manipulaci s materiály o teplotě až do 180 °C.
Proč je po obrábění potřeba použít demagnetizér?
Feromagnetické materiály v sobě po vystavení magnetickému poli (např. při upnutí na magnetický stůl) udržují zbytkový magnetismus. Ten způsobuje, že na obrobku ulpívají kovové špony a prach, což může poškodit nástroje nebo komplikovat další zpracování (např. lakování, svařování). Demagnetizéry tento zbytkový magnetismus spolehlivě odstraní.
Poskytujete na své produkty servis a revize?
Ano, pro všechny naše technologie i starší produkty značky BUX, Walker či Pilana zajišťujeme kompletní záruční a pozáruční servis, opravy, repase a dodávky originálních náhradních dílů. Provádíme také povinné periodické certifikace, revize a testování nosnosti zvedacích magnetů.
Nabízíte také zaškolení personálu?
Ano. V rámci dodávky našich magnetických aplikací a velkých systémů poskytujeme profesionální zaškolení obsluhy, aby práce s magnety byla maximálně efektivní a bezpečná.
Jak vás mohu kontaktovat v případě zájmu o řešení na míru?
Můžete se na nás obrátit prostřednictvím e-mailu info@walmag.cz, telefonicky na čísle +420 573 341 641, případně kontaktovat přímo naše regionální obchodní manažery pro ČR a zahraničí, jejichž kontakty naleznete v sekci Kontakt na našem webu.
Jak probíhá doručení těžkého zboží (např. upínacích desek)?
Vzhledem k vyšší hmotnosti našich produktů spolupracujeme se specializovanými paletovými a balíkovými přepravci, kteří zajišťují bezpečnou manipulaci.
Jak je garantována bezpečnost zvedacích magnetů zakoupených na e-shopu?
Všechny břemenové magnety splňují přísnou normu ČSN EN 13155 a pracují s bezpečnostním koeficientem 3+. To znamená, že v odtrhovém testu (tzv. Air Gap test, který simuluje reálnou vzduchovou mezeru/nečistoty v provozu) unese magnet více než trojnásobek své deklarované maximální nosnosti.
