Popis produktu

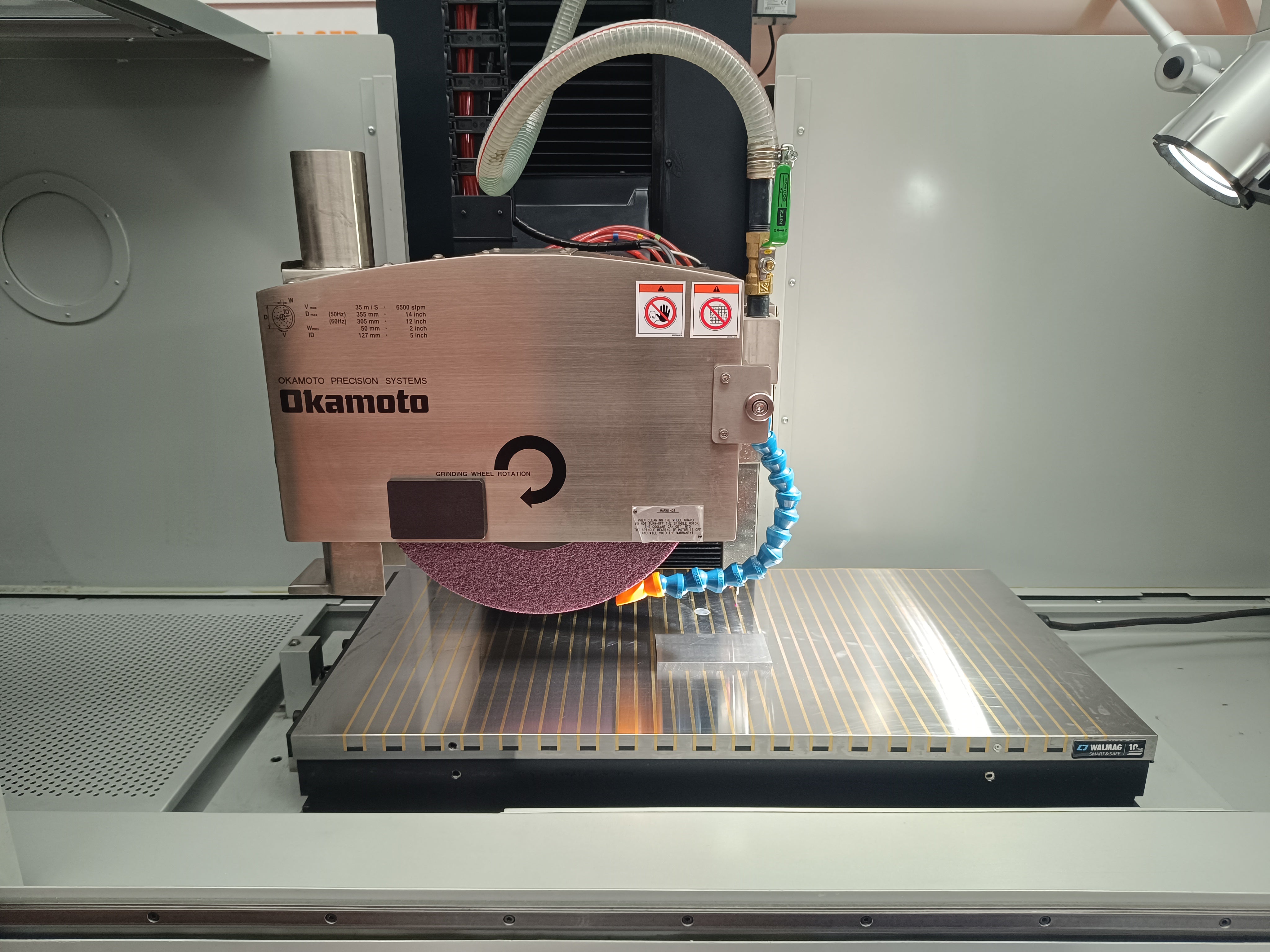

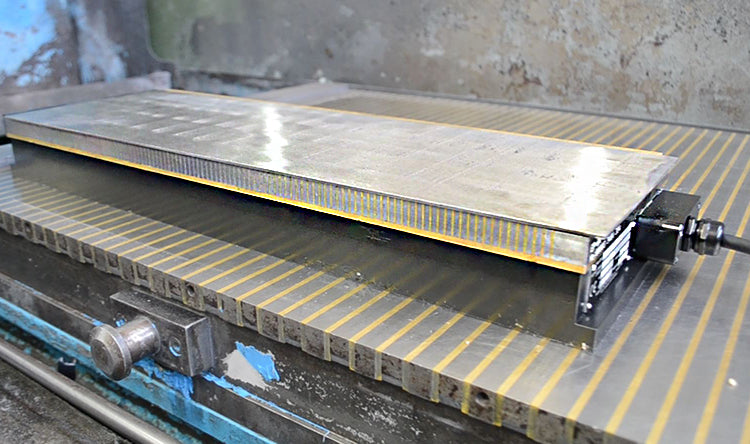

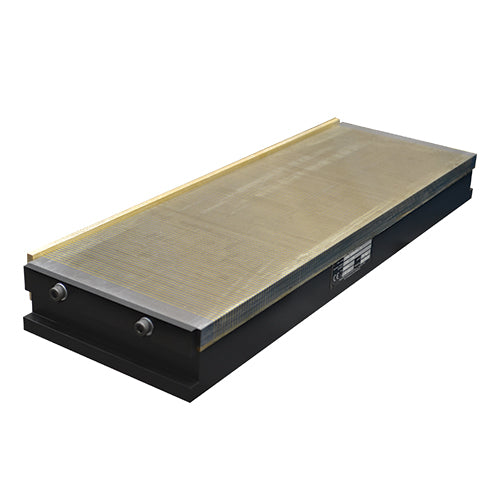

Grindmaster je elektropermanentní magnetický upínač navržený pro přesné plošné broušení. Kombinuje vysokou upínací sílu, rovnoměrné rozložení magnetického pole a minimální tepelné ovlivnění, díky čemuž je vhodný pro obrábění malých, tenkých i rozměrnějších obrobků.
Elektropermanentní technologie využívá elektrický impulz pouze k aktivaci a deaktivaci magnetického systému. Po zapnutí zůstává obrobek bezpečně upnut bez dalšího přívodu elektrické energie, což výrazně snižuje provozní náklady a eliminuje zahřívání upínače.
Upínač je dostupný v několika variantách pólového rozteče, což umožňuje optimalizovat upnutí podle velikosti a charakteru obráběných dílců. V případě výpadku elektrické energie zůstává obrobek bezpečně upnut permanentními magnety.
Důležité parametry:
- Aplikace: Plošné broušení
- Technologie: Elektropermanentní
- Upínací síla: až 120 N/cm²
- Pólová rozteč: T5 (4+1 mm) nebo T18 (15+3 mm)
- Pólování: Příčné
- Napájení: 340 V DC
-
Záruka: 2 roky
Použití:

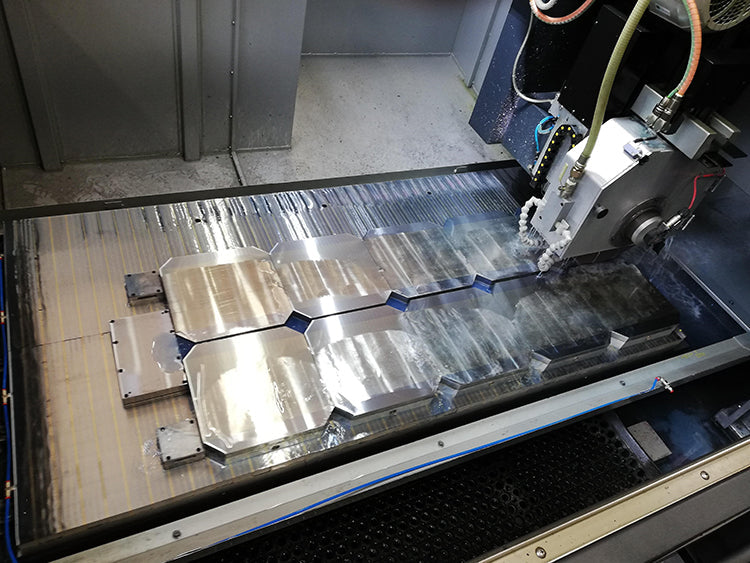

- Přesné plošné broušení
- Upínání malých a tenkých dílců
- Broušení středních a větších obrobků
- Kusová i sériová výroba
-
Nástrojárny a přesné strojírenství
Součást balení:
- Upínač
- Napájecí kabel
- Certifikát
- Návod k použití

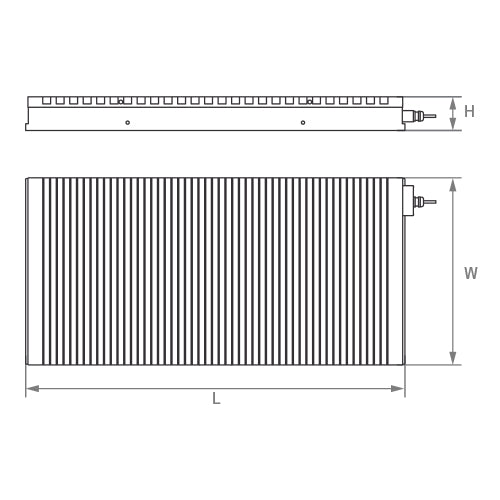

Parametry
| Katalogové číslo | W (mm) | L (mm) |
|---|---|---|
| GM200400 | 200 | 400 |
| GM200600 | 200 | 600 |
| GM300600 | 300 | 600 |
| GM400600 | 200 | 600 |
| GM400800 | 400 | 800 |
| GM500950 | 500 | 950 |
| GM6001000 | 600 | 1000 |
| GM6001200 | 600 | 1200 |
| GM6001500 | 600 | 1500 |
| GM7001410 | 700 | 1410 |
Dokumenty ke stažení
Magnetický upínač Grindmaster pro nekompromisní přesnost při broušení
Bezpečnost permanentních magnetů s komfortem elektrospínání
Robustní pólová deska a dlouhá životnost v náročném provozu
Potřebujete poradit?
Walmag výrobky jsou ve firmách jako
Proč Walmag?
Od roku 1991 vyrábímemagnety v Česku
Vyrobili jsme90 000+ magnetů
Magnety servisujemepřímo v Kroměříži
Naše magnety jsou vevíce než 61 zemích světa
Často kladené otázky (FAQ)
Jsou vaše produkty vyráběny v České republice?
Ano, kompletní proces – od vlastního vývoje přes konstrukční návrh, výrobu až po finální sestavení a testování – probíhá přímo v našem závodě v Kroměříži. Díky tomu máme plnou kontrolu nad kvalitou a dokážeme produkty flexibilně upravovat na míru specifickým požadavkům zákazníků.
Jaký je rozdíl mezi permanentním, elektromagnetickým a elektro-permanentním systémem?
Permanentní magnety: Fungují bez nutnosti elektrické energie, aktivují se mechanicky pákou. Jsou bezpečné, mobilní a bezúdržbové.
Elektromagnety: Vytvářejí magnetické pole pomocí cívek napájených ze sítě. Mají obrovskou sílu, umí upnout i nerovné povrchy a umožňují regulaci síly, vyžadují však stálý přísun energie a záložní zdroje.
Elektro-permanentní magnety: Spojují výhody obou systémů. Elektrický proud potřebují pouze na zlomek sekundy pro aktivaci (zmagnetování) a deaktivaci. Během samotné práce proud nepotřebují, jsou tedy maximálně bezpečné i při výpadku elektřiny a nezahřívají se.
Lze vaše zvedací magnety používat i pro manipulaci s materiály za vysokých teplot?
Běžné permanentní magnety ztrácejí svou sílu při teplotách nad 80 °C. Pro provozy s vyššími teplotami však nabízíme speciální řady (např. břemenové magnety v provedení HOT), které bezpečně zvládnou manipulaci s materiály o teplotě až do 180 °C.
Proč je po obrábění potřeba použít demagnetizér?
Feromagnetické materiály v sobě po vystavení magnetickému poli (např. při upnutí na magnetický stůl) udržují zbytkový magnetismus. Ten způsobuje, že na obrobku ulpívají kovové špony a prach, což může poškodit nástroje nebo komplikovat další zpracování (např. lakování, svařování). Demagnetizéry tento zbytkový magnetismus spolehlivě odstraní.
Poskytujete na své produkty servis a revize?
Ano, pro všechny naše technologie i starší produkty značky BUX, Walker či Pilana zajišťujeme kompletní záruční a pozáruční servis, opravy, repase a dodávky originálních náhradních dílů. Provádíme také povinné periodické certifikace, revize a testování nosnosti zvedacích magnetů.
Nabízíte také zaškolení personálu?
Ano. V rámci dodávky našich magnetických aplikací a velkých systémů poskytujeme profesionální zaškolení obsluhy, aby práce s magnety byla maximálně efektivní a bezpečná.
Jak vás mohu kontaktovat v případě zájmu o řešení na míru?
Můžete se na nás obrátit prostřednictvím e-mailu info@walmag.cz, telefonicky na čísle +420 573 341 641, případně kontaktovat přímo naše regionální obchodní manažery pro ČR a zahraničí, jejichž kontakty naleznete v sekci Kontakt na našem webu.
Jak probíhá doručení těžkého zboží (např. upínacích desek)?
Vzhledem k vyšší hmotnosti našich produktů spolupracujeme se specializovanými paletovými a balíkovými přepravci, kteří zajišťují bezpečnou manipulaci.
Jak je garantována bezpečnost zvedacích magnetů zakoupených na e-shopu?
Všechny břemenové magnety splňují přísnou normu ČSN EN 13155 a pracují s bezpečnostním koeficientem 3+. To znamená, že v odtrhovém testu (tzv. Air Gap test, který simuluje reálnou vzduchovou mezeru/nečistoty v provozu) unese magnet více než trojnásobek své deklarované maximální nosnosti.
Kde najdu návody k použití a technickou dokumentaci?
Technické listy, katalogy a návody k obsluze pro jednotlivé produkty jsou k dispozici buď na kartě daného produktu, nebo na vyžádání.
