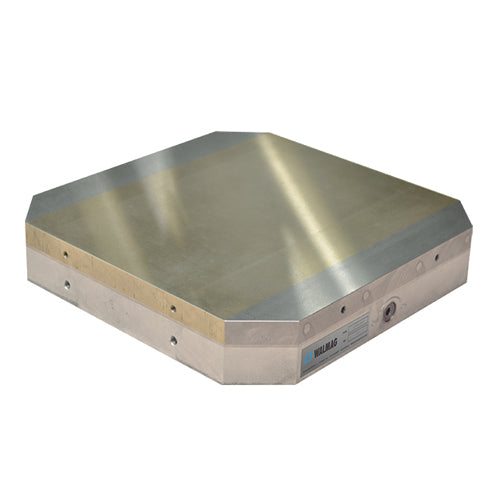

Permanentní magnetický upínač Neomicro paleta
Permanentní magnetický upínač Neomicro paleta
Potřebujete poradit?
Popis produktu
Neomicro paleta je permanentní magnetický upínač vyvinutý pro aplikace, kde jsou kladeny vysoké nároky na přesnost, opakovatelnost a snadnou integraci do automatizovaných výrobních procesů. Je vhodný zejména pro přesné broušení na plocho a elektroerozivní obrábění.
Jemné příčné pólování v kombinaci s pólovou deskou z ocelových a mosazných lamel zajišťuje vysokou koncentraci magnetické síly, stabilní upnutí obrobku a spolehlivé držení i velmi malých nebo tenkých dílců. Voděodolná konstrukce umožňuje použití s chladicími kapalinami i ponoření do dielektrické kapaliny při EDM obrábění.
Přepínací mechanismus s plynulým náběhem upínací síly umožňuje regulaci magnetického pole podle konkrétní aplikace. Díky tomu lze optimalizovat upnutí citlivých obrobků a současně minimalizovat vliv magnetického pole na nástrojovou elektrodu při elektroerozivním obrábění.
Důležité parametry:
- Aplikace: Plošné broušení a EDM
- Technologie: Permanentní magnet
- Upínací síla: 0–100 N/cm²
- Minimální velikost obrobku: 4 × 4 × 1 mm
- Pólování: Příčné
- Pólová rozteč: T1,9 (1,4 + 0,5 mm)
- Limit přebroušení: 7 mm
- Pólová deska: Ocel / mosaz
-
Záruka: 2 roky
Použití:
- Přesné broušení malých a tenkých dílců
- Elektroerozivní obrábění (EDM)
- Automatizované výrobní provozy
- Obráběcí centra s paletovým systémem
- Opakovatelná sériová výroba
-
Upínání drobných feromagnetických součástí
Součást balení:
- Magnet upínač
- Přepínací klíč
- Boční dorazy
- Návod k obsluze
Parametry

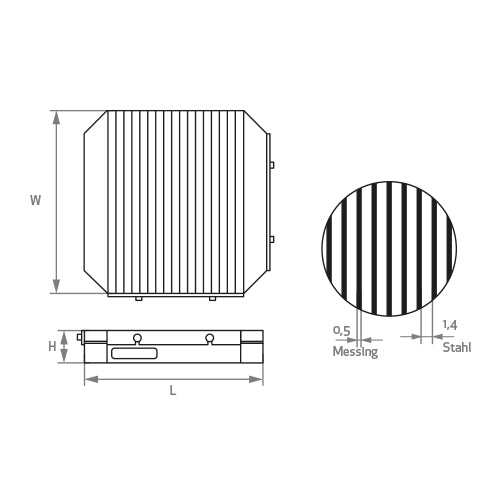

| Katalogové číslo | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| NEOC240240P | 240 | 240 | 63,5 | 21,5 |
| NEOC2802800P | 280 | 280 | 63,5 | 29 |
| NEOC320320P | 320 | 320 | 63,5 | 38 |
Dokumenty ke stažení
Magnetická paleta Neomicro pro efektivní automatizaci a EDM obrábění
Extra jemné lamelové pólování pro maximální přesnost bez deformací
