Magnetická deska Neomill Compact paleta
Magnetická deska Neomill Compact paleta
Potřebujete poradit?
Popis produktu

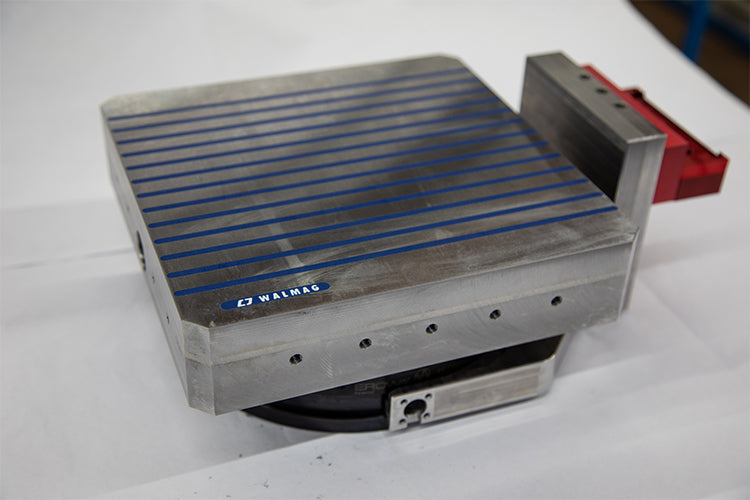

Neomill Compact paleta je magnetický upínač s robustní vodotěsnou konstrukcí a výkonným dvojitým neodymovým magnetickým systémem. Je určen pro přesné upínání obrobků při náročných obráběcích operacích, jako je frézování nebo broušení.
Příčné pólování v kombinaci s výkonným neodymovým magnetickým systémem umožňuje spolehlivé upnutí malých i rozměrných obrobků při zachování vysoké stability během obrábění.
Upínač lze přizpůsobit nulovým upínacím systémům s opakovatelnou přesností upnutí a na přání vybavit madly pro snadnou manipulaci mezi stroji nebo pracovišti.
DŮLEŽITÉ PARAMETRY
- Aplikace: frézování a broušení
- Technologie: permanentní magnet
- Upínací síla: 160 N/cm²
- Minimální velikost obrobku: 25 × 25 × 6 mm
- Pólování: příčné
- Pólová rozteč: T15 (11 + 4 mm)
- Limit přebroušení: 10 mm

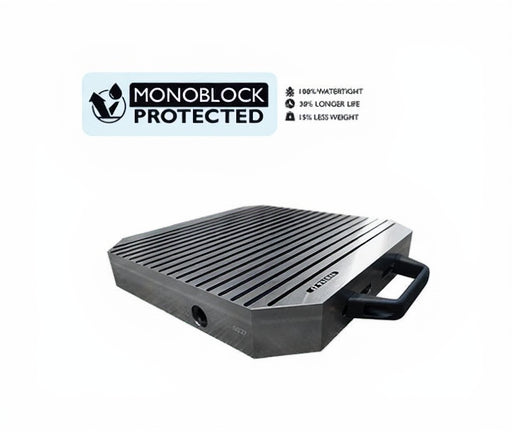

- Konstrukce: Monoblock Protected
- Záruka: 2 roky
POUŽITÍ

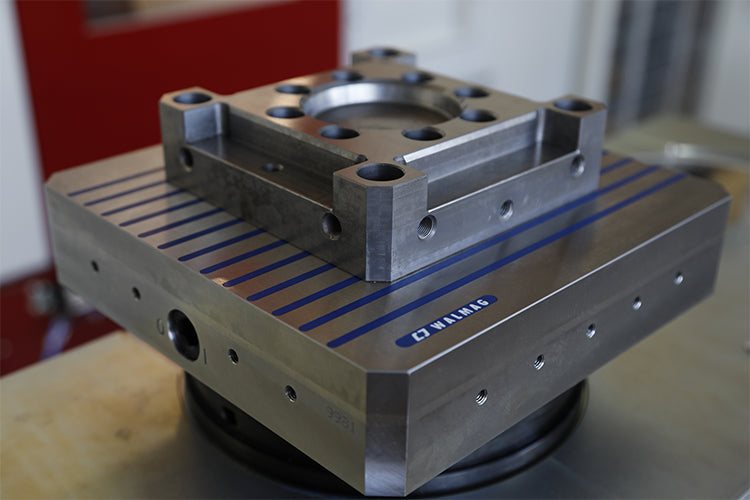

- Upínání malých až rozměrných obrobků
- Automatizované výrobní provozy

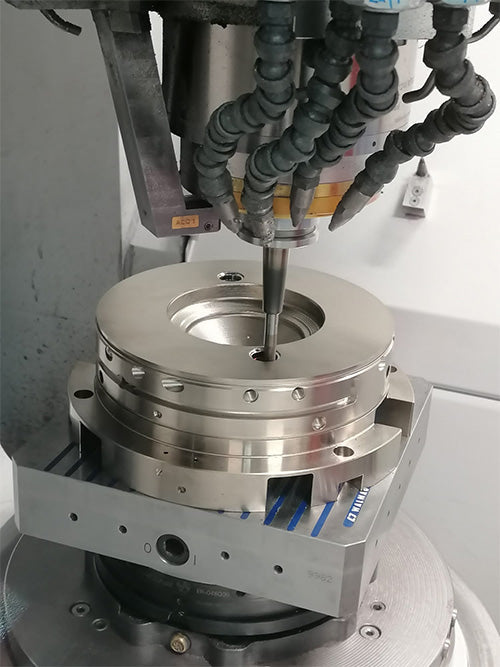

- Středně namáhavé a rychlé frézování

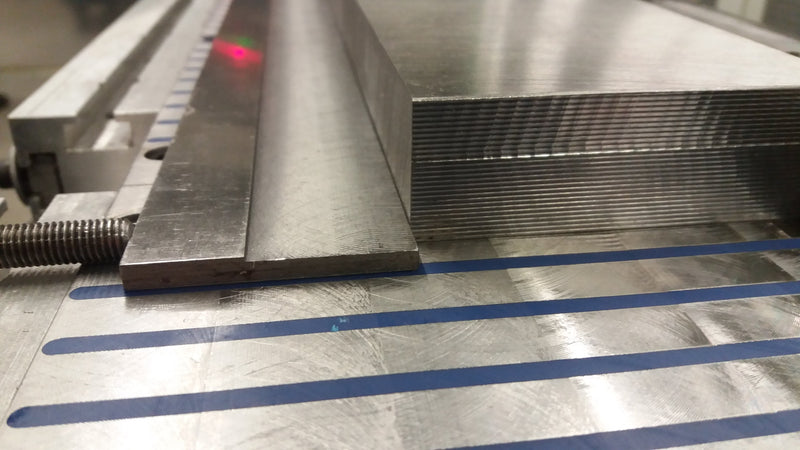

- Náročné broušení na plocho

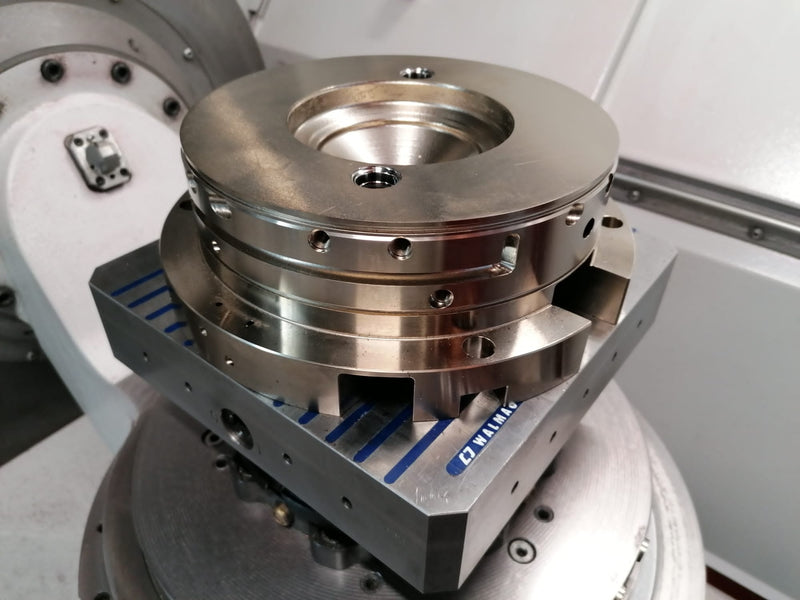

- Pětiosé obrábění
- Měřicí operace

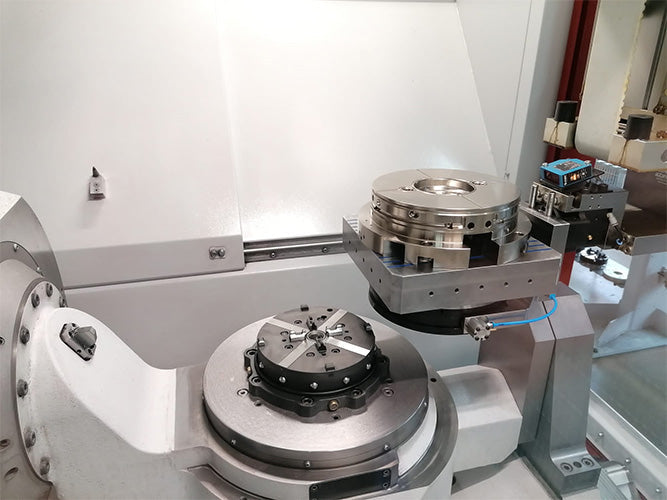

- Paletové a nulové upínací systémy
DOPLŇUJÍCÍ INFORMACE
Na přání lze upínač přizpůsobit různým nulovým upínacím systémům a vybavit madly pro snadné přemisťování mezi stroji, pracovišti nebo měřicími stanovišti. Díky tomu lze obrobek obrábět, kontrolovat i dokončovat bez nutnosti opakovaného upínání.
SOUČÁST BALENÍ
- Magnetický upínač
- Přepínací klíč
- Návod k obsluze
Parametry

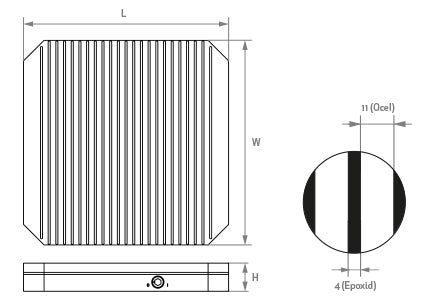

| Katalogové číslo | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| NEOMC240240 | 240 | 240 | 50 | 21 |
| NEOMC280280 | 280 | 280 | 50 | 28 |
| NEOMC320320 | 320 | 320 | 50 | 37 |
Dokumenty ke stažení
Permanentní magnetická paleta Neomill Compact Paleta pro efektivní CNC obrábění
Extrémní síla neodymových magnetů pro bezpečné silové frézování
Monolitická vodotěsná konstrukce pro nejnáročnější průmyslové provozy
Potřebujete poradit?
Walmag výrobky jsou ve firmách jako
Proč Walmag?
Od roku 1991 vyrábímemagnety v Česku
Vyrobili jsme90 000+ magnetů
Magnety servisujemepřímo v Kroměříži
Naše magnety jsou vevíce než 61 zemích světa
Často kladené otázky (FAQ)
Jsou vaše produkty vyráběny v České republice?
Ano, kompletní proces – od vlastního vývoje přes konstrukční návrh, výrobu až po finální sestavení a testování – probíhá přímo v našem závodě v Kroměříži. Díky tomu máme plnou kontrolu nad kvalitou a dokážeme produkty flexibilně upravovat na míru specifickým požadavkům zákazníků.
Jaký je rozdíl mezi permanentním, elektromagnetickým a elektro-permanentním systémem?
Permanentní magnety: Fungují bez nutnosti elektrické energie, aktivují se mechanicky pákou. Jsou bezpečné, mobilní a bezúdržbové.
Elektromagnety: Vytvářejí magnetické pole pomocí cívek napájených ze sítě. Mají obrovskou sílu, umí upnout i nerovné povrchy a umožňují regulaci síly, vyžadují však stálý přísun energie a záložní zdroje.
Elektro-permanentní magnety: Spojují výhody obou systémů. Elektrický proud potřebují pouze na zlomek sekundy pro aktivaci (zmagnetování) a deaktivaci. Během samotné práce proud nepotřebují, jsou tedy maximálně bezpečné i při výpadku elektřiny a nezahřívají se.
Lze vaše zvedací magnety používat i pro manipulaci s materiály za vysokých teplot?
Běžné permanentní magnety ztrácejí svou sílu při teplotách nad 80 °C. Pro provozy s vyššími teplotami však nabízíme speciální řady (např. břemenové magnety v provedení HOT), které bezpečně zvládnou manipulaci s materiály o teplotě až do 180 °C.
Proč je po obrábění potřeba použít demagnetizér?
Feromagnetické materiály v sobě po vystavení magnetickému poli (např. při upnutí na magnetický stůl) udržují zbytkový magnetismus. Ten způsobuje, že na obrobku ulpívají kovové špony a prach, což může poškodit nástroje nebo komplikovat další zpracování (např. lakování, svařování). Demagnetizéry tento zbytkový magnetismus spolehlivě odstraní.
Poskytujete na své produkty servis a revize?
Ano, pro všechny naše technologie i starší produkty značky BUX, Walker či Pilana zajišťujeme kompletní záruční a pozáruční servis, opravy, repase a dodávky originálních náhradních dílů. Provádíme také povinné periodické certifikace, revize a testování nosnosti zvedacích magnetů.
Nabízíte také zaškolení personálu?
Ano. V rámci dodávky našich magnetických aplikací a velkých systémů poskytujeme profesionální zaškolení obsluhy, aby práce s magnety byla maximálně efektivní a bezpečná.
Jak vás mohu kontaktovat v případě zájmu o řešení na míru?
Můžete se na nás obrátit prostřednictvím e-mailu info@walmag.cz, telefonicky na čísle +420 573 341 641, případně kontaktovat přímo naše regionální obchodní manažery pro ČR a zahraničí, jejichž kontakty naleznete v sekci Kontakt na našem webu.
Jak probíhá doručení těžkého zboží (např. upínacích desek)?
Vzhledem k vyšší hmotnosti našich produktů spolupracujeme se specializovanými paletovými a balíkovými přepravci, kteří zajišťují bezpečnou manipulaci.
Jak je garantována bezpečnost zvedacích magnetů zakoupených na e-shopu?
Všechny břemenové magnety splňují přísnou normu ČSN EN 13155 a pracují s bezpečnostním koeficientem 3+. To znamená, že v odtrhovém testu (tzv. Air Gap test, který simuluje reálnou vzduchovou mezeru/nečistoty v provozu) unese magnet více než trojnásobek své deklarované maximální nosnosti.
Kde najdu návody k použití a technickou dokumentaci?
Technické listy, katalogy a návody k obsluze pro jednotlivé produkty jsou k dispozici buď na kartě daného produktu, nebo na vyžádání.
