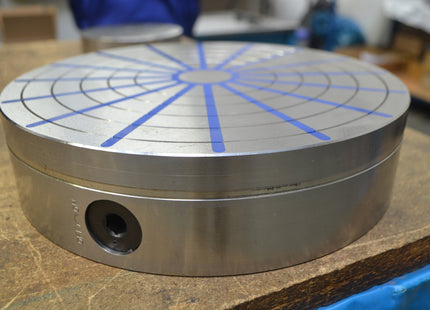

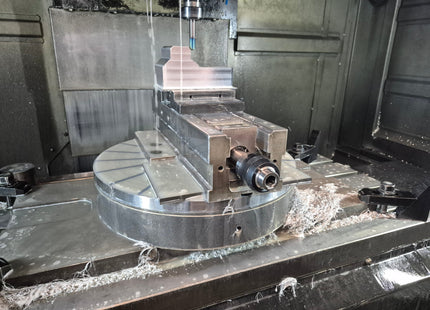

Permanentní magnetická upínací deska Neostar
Permanentní magnetická upínací deska Neostar
Potřebujete poradit?
Popis produktu

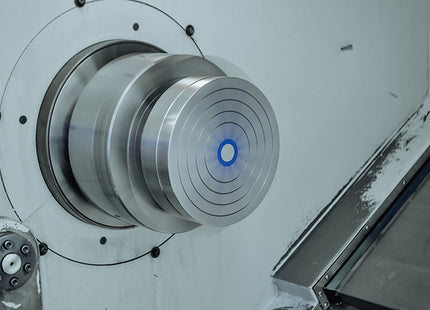

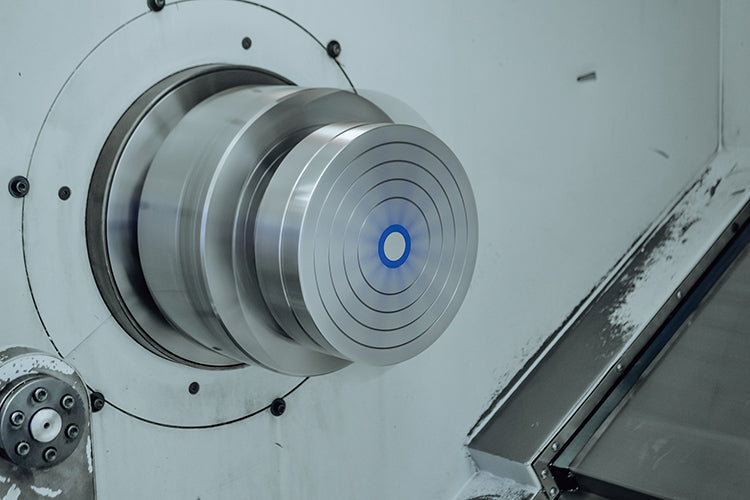

Neostar je permanentní magnetický upínač navržený pro upínání kruhových obrobků při soustružení a broušení na kulato. Radiální pólování vytváří optimální rozložení magnetického pole pro rotační dílce a umožňuje efektivní obrábění při zachování vysoké stability upnutí.
Díky konstrukci pólové desky lze v jedné operaci obrábět čelo, vnitřní i vnější průměr obrobku bez nutnosti opětovného upínání. To zkracuje výrobní čas a přispívá k vyšší přesnosti obrábění.
Výkonný dvojitý neodymový magnetický systém poskytuje vysokou upínací sílu při zachování kompaktních rozměrů upínače. Monoblock Protected konstrukce z jednoho kusu oceli zajišťuje dlouhou životnost a vysokou odolnost v průmyslovém provozu.
Důležité parametry:
- Aplikace: Soustružení a broušení na kulato
- Technologie: Permanentní magnet
- Upínací síla: až 140 N/cm²

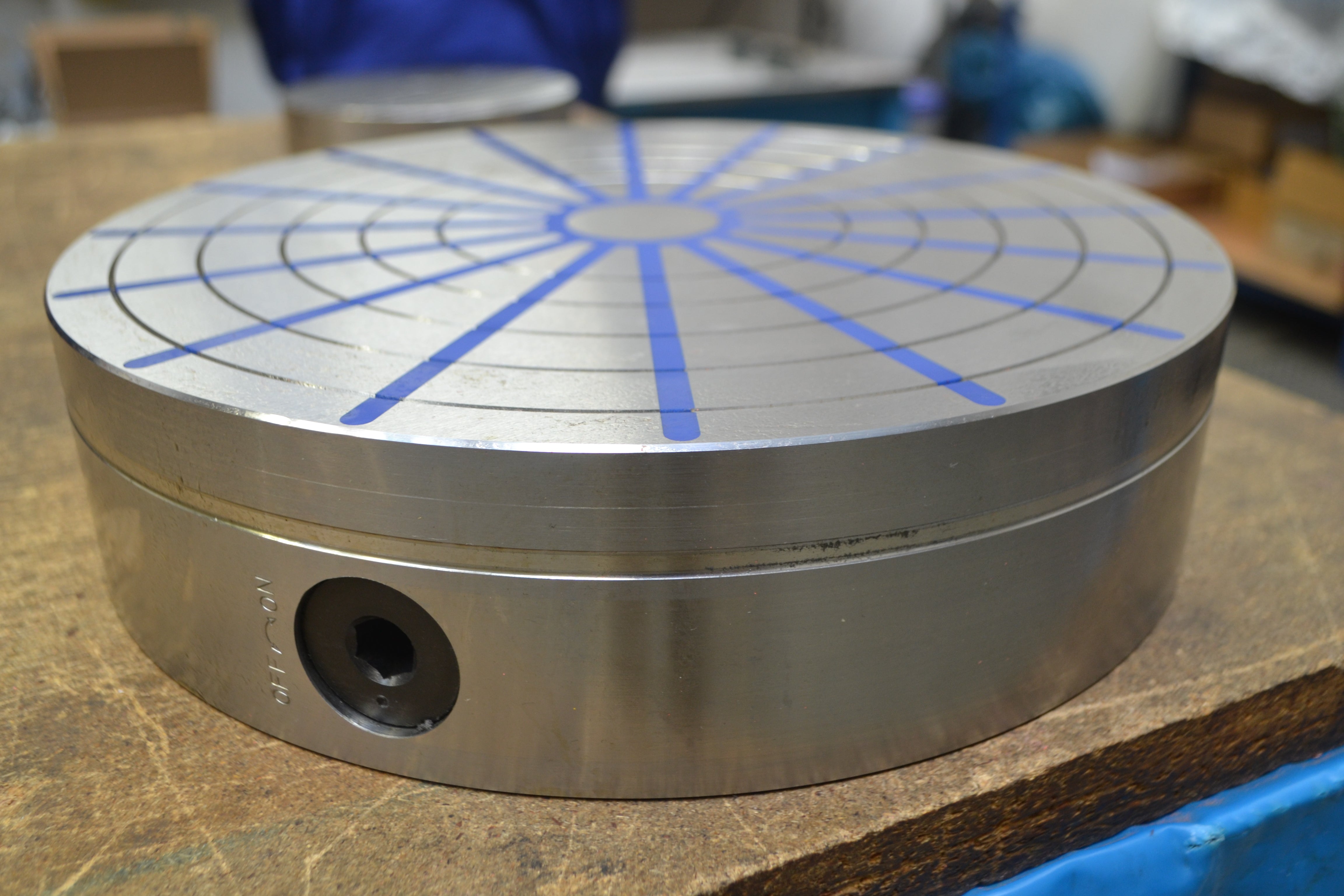

- Pólování: Radiální
- Limit přebroušení: 5 mm

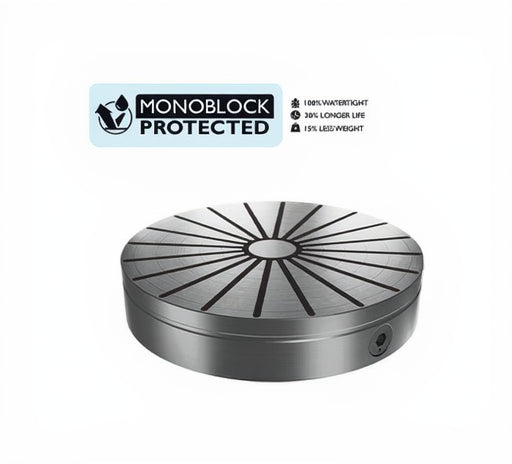

- Monoblock Protected konstrukce
-
Záruka: 2 roky
Doplňující informace:
Pro specifické aplikace lze upínač vybavit středovým vrtáním, přídavnou pólovou deskou, T-drážkami nebo sestavou pólových nástavců. Díky tomu lze upínač přizpůsobit konkrétním požadavkům obrábění i způsobu upnutí obrobku.
Použití:

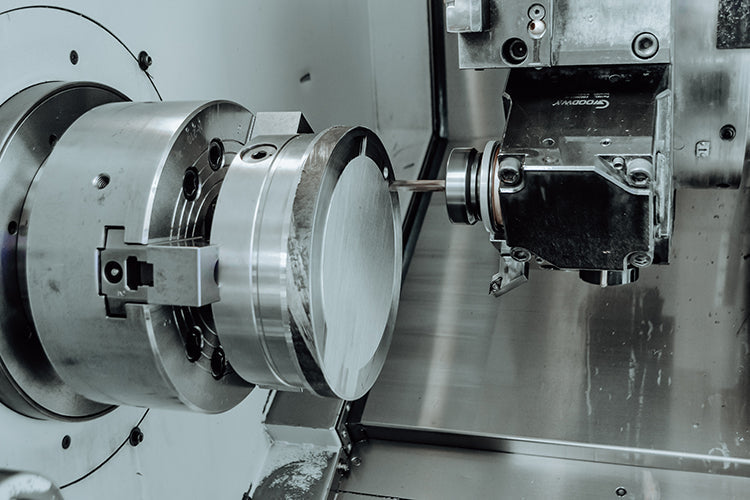

- Soustružení kruhových obrobků
- Broušení na kulato
- Obrábění čela, vnitřního i vnějšího průměru
- Kusová i sériová výroba
-
Výroba přírub, kroužků a rotačních součástí
Součást balení:
- Upínač
- Přepínací klíč
- Certifikát
- Návod k obsluze
Parametry

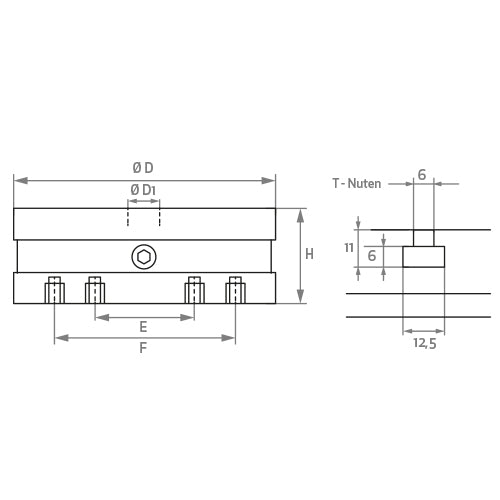

| Katalogové číslo | D (mm) | H (mm) | D1 (mm) | E (mm) | F (mm) | Hmotnost (kg) | Počet pólů |
|---|---|---|---|---|---|---|---|
| NEOS130 | 130 | 57 | 15 | - | 100 | 5 | 10 |
| NEOS150 | 150 | 57 | 15 | 80 | 120 | 7,3 | 10 |
| NEOS200 | 200 | 57 | 20 | 110 | 180 | 13 | 12 |
| NEOS250 | 250 | 70 | 30 | 140 | 220 | 25 | 16 |
| NEOS300 | 300 | 73 | 38 | 180 | 260 | 37 | 16 |
| NEOS350 | 350 | 73 | 40 | 220 | 300 | 49 | 20 |
| NEOS400 | 400 | 74 | 40 | 260 | 340 | 68 | 20 |
| NEOS500 | 500 | 78 | 50 | 300 | 400 | 109 | 24 |
| NEOS600 | 600 | 78 | 90 | 350 | 450 | 172 | 30 |
| NEOS700 | 700 | 78 | 90 | 350 | 450 | 234 | 30 |
| NEOS800 | 800 | 110 | 100 | 400 | 700 | 420 | 30 |
Dokumenty ke stažení
Permanentní kruhový upínač Neostar pro efektivní soustružení a broušení na kulato
Dvojitý magnetický systém s plynulou regulací upínací síly
