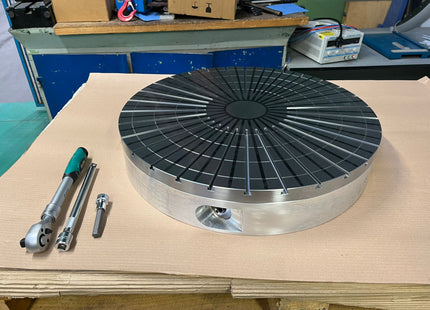

Permanentní magnetický upínač Alustar
Permanentní magnetický upínač Alustar
Potřebujete poradit?
Popis produktu
Alustar představuje odlehčenou variantu kruhových permanentních upínačů určenou pro soustružení a broušení na kulato. Hliníkové tělo výrazně snižuje hmotnost upínače, aniž by byl omezen výkon magnetického systému nebo spolehlivost upnutí.
Radiální pólování je optimalizováno pro upínání rotačních součástí a poskytuje volný přístup k čelu, vnitřnímu i vnějšímu průměru obrobku během obrábění. Díky tomu lze řadu operací provést bez nutnosti přeupnutí dílce.
Patentovaný šnekový samosvorný mechanismus umožňuje plynulou regulaci upínací síly v rozsahu 10 až 100 %. To usnadňuje centrování obrobku před obráběním a současně zajišťuje bezpečné zajištění nastavené upínací síly během provozu. Obrobek lze nejprve vycentrovat při snížené upínací síle a následně bezpečně upnout na plný výkon magnetu.
Kompaktní pólová deska z jednoho kusu oceli, výkonný neodymový magnetický systém a konstrukce Monoblock Protected zajišťují dlouhou životnost a spolehlivý provoz i v náročných průmyslových podmínkách.
DŮLEŽITÉ PARAMETRY
- Určení: soustružení a broušení na kulato
- Technologie: permanentní magnet
- Upínací síla: až 140 N/cm²
- Pólování: radiální
- Regulace upínací síly: 10-100 %
- Limit přebroušení: 5 mm

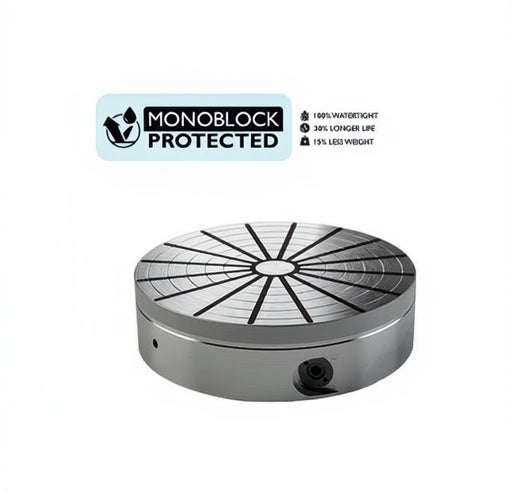

- Konstrukce: Monoblock Protected
- Záruka: 2 roky
POUŽITÍ

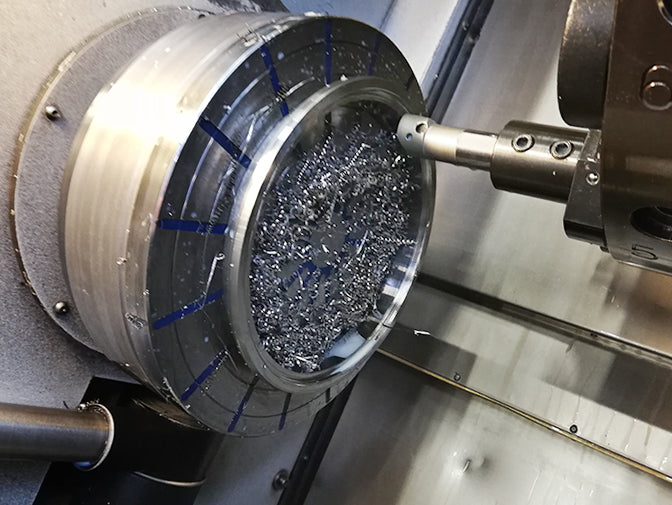

- Soustružení rotačních obrobků
- Broušení na kulato
- Obrábění čela, vnitřního i vnějšího průměru
- Kusová i sériová výroba

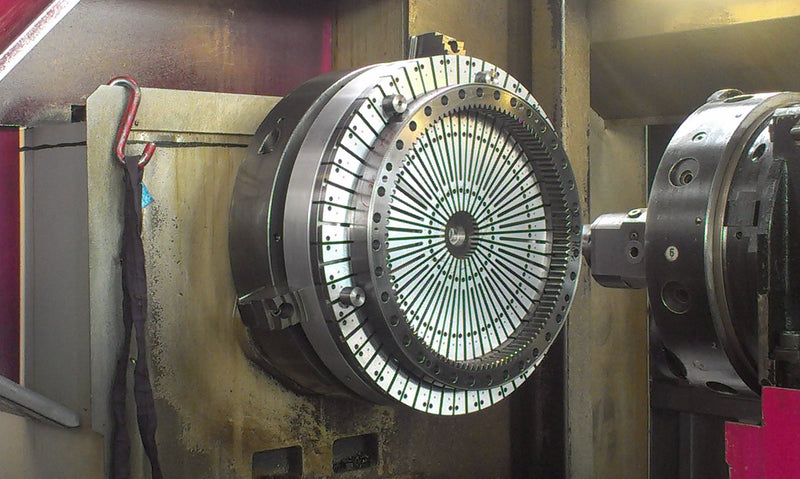

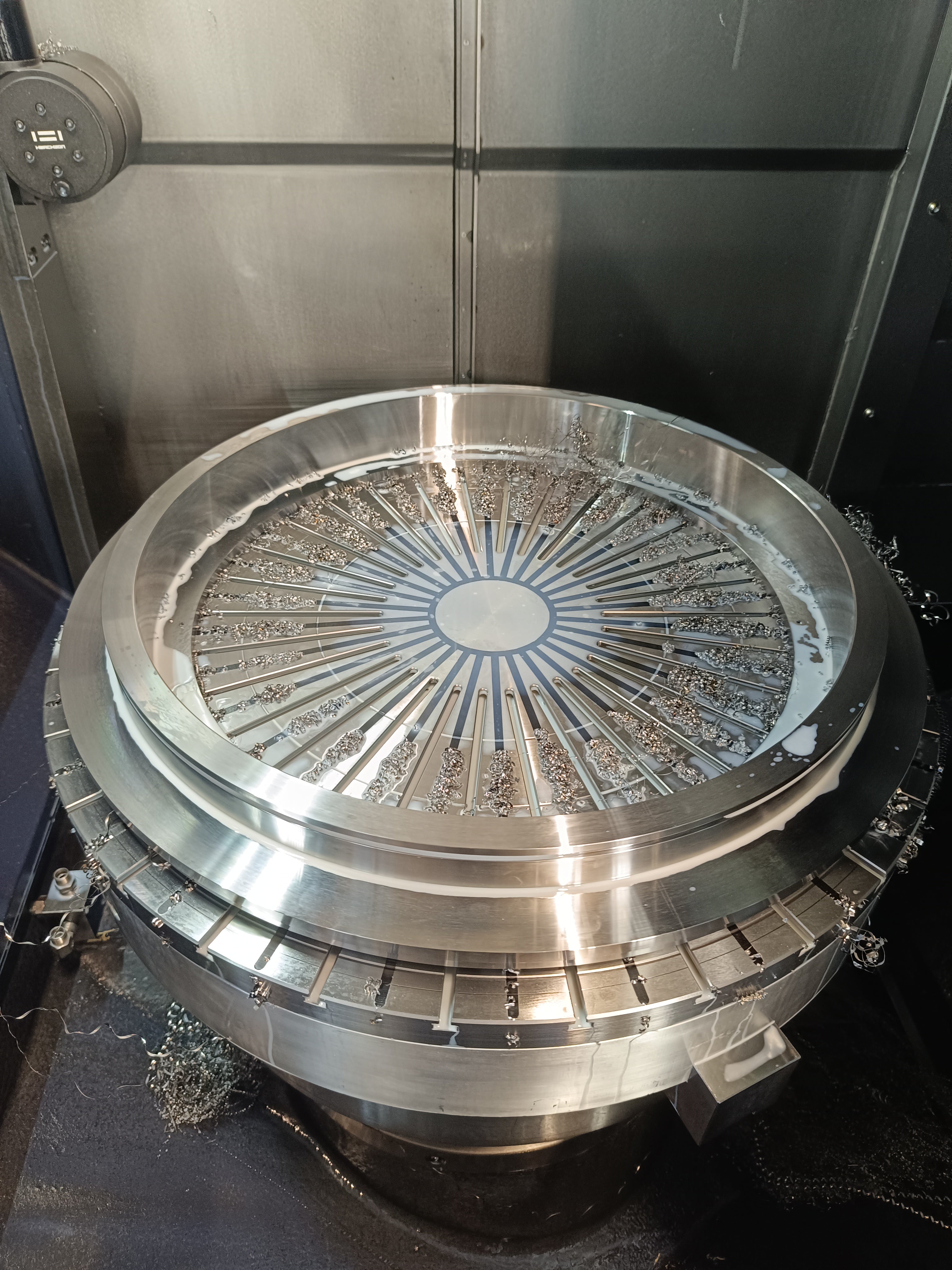

- Výroba přírub, pouzder, kroužků a dalších rotačních součástí
DOPLŇUJÍCÍ INFORMACE
Na přání lze upínač dodat se středovým vrtáním, průchozím středovým otvorem, přesnou středicí dírou, přídavnou pólovou deskou, pólovou deskou s T-drážkami nebo sestavou pólových nástavců. Díky těmto úpravám lze upínač přizpůsobit konkrétním požadavkům obrábění a způsobu upnutí obrobku.

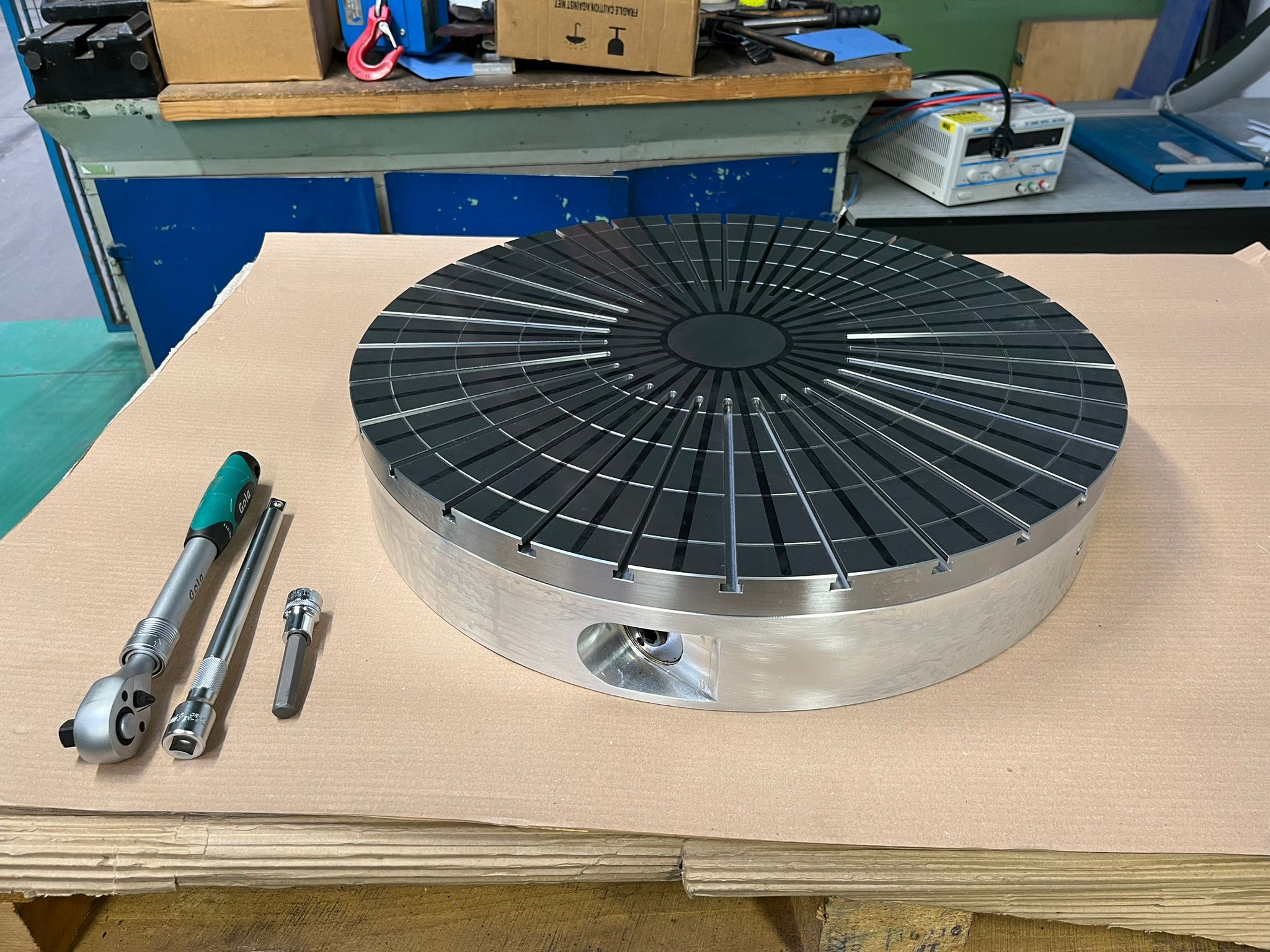

Součást balení:
- Magnetický upínač
- Ráčnový klíč
- Návod k obsluze
Parametry:

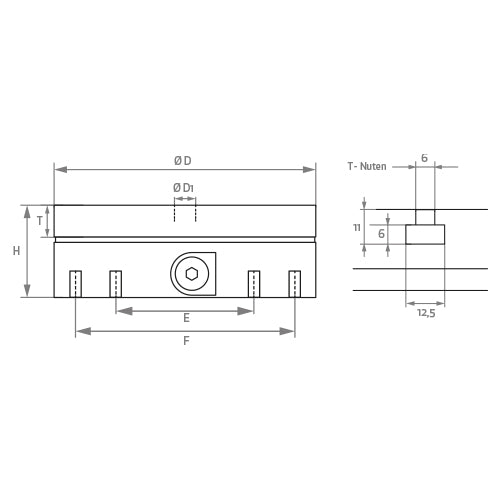

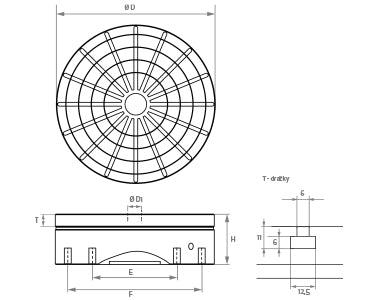

| Katalogové číslo | D (mm) | H (mm) | D1 (mm) | E (mm) | F (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|
| ALUS20D200 | 200 | 79 | 20 | 110 | 180 | 11,5 |
| ALUS20D250 | 250 | 79 | 30 | 166 | 220 | 18 |
| ALUS20D300 | 300 | 82 | 38 | 180 | 260 | 27 |
| ALUS20D350 | 350 | 82 | 40 | 220 | 300 | 36 |
| ALUS20D400 | 400 | 84 | 40 | 260 | 340 | 47 |
| ALUS30D500 | 500 | 109 | 50 | 330 | 400 | 98 |
| ALUS30D600 | 600 | 109 | 90 | 350 | 450 | 142 |
Dokumenty ke stažení
Odlehčený kruhový upínač Alustar pro efektivní soustružení a broušení
Maximální upínací síla neodymů s radiálním pólováním
Plynulá regulace výkonu a vysoká odolnost proti odstředivým silám
