Popis produktu

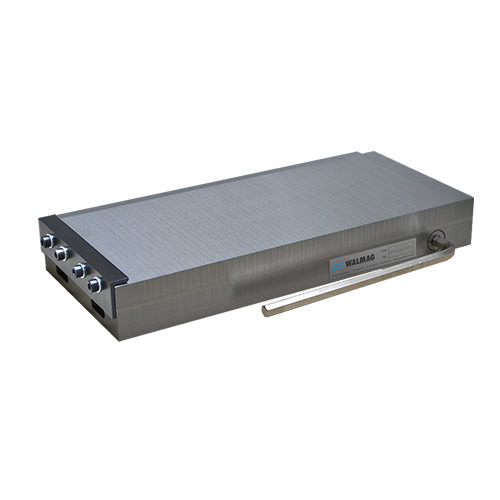

Neodymax je permanentní magnetický upínač určený pro přesné plošné broušení, lehké frézovací operace a EDM aplikace. Upínací síla až 120 N/cm² umožňuje spolehlivé upnutí obrobků při širokém spektru obráběcích operací.
Dvojitý neodymový magnetický systém poskytuje vysokou přidržnou sílu při zachování nízké hmotnosti upínače. Pólová deska z kombinace oceli a nerezu s jemně děleným příčným pólováním umožňuje efektivní upnutí malých a tenkých dílců i větších obrobků.
Vodotěsná konstrukce umožňuje ponoření upínače do dielektrické kapaliny při EDM obrábění a přispívá k dlouhé životnosti a spolehlivému provozu.
DŮLEŽITÉ PARAMETRY
- Určení: frézování, broušení, EDM
- Technologie: permanentní magnet
- Upínací síla: 120 N/cm²
- Minimální velikost obrobku: 10 × 10 × 5 mm
- Pólování: příčné
- Pólová rozteč: 15 mm, dále zjemněná 5/1/5/1/2/1 mm (ocel/nerez)
- Limit přebroušení: 6 mm
- Záruka: 2 roky
POUŽITÍ
- Přesné plošné broušení
- Upínání malých a tenkých dílců
- Upínání rozměrnějších komponentů
- Lehké povrchové frézování
- EDM obrábění
- Ponoření do dielektrické kapaliny
SOUČÁST BALENÍ
- Magnetický upínač
- Zadní a boční dorazy
- Imbusový klíč
- Návod k obsluze

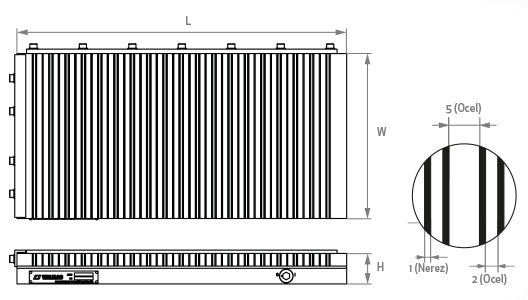

Parametry
| Katalogové číslo | W (mm) | L (mm) | H (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| NEOD150300 | 150 | 300 | 54 | 20 |
| NEOD150450 | 150 | 450 | 54 | 30 |
| NEOD200450 | 200 | 450 | 54 | 40 |
| NEOD250380 | 250 | 380 | 56 | 40 |
| NEOD300600 | 300 | 600 | 56 | 78 |
Dokumenty ke stažení
Permanentní magnetická deska Neodymax pro špičkovou přesnost při broušení
Jemné příčné pólování pro spolehlivou fixaci drobných i větších dílců
Robustní a dokonale utěsněná konstrukce s dlouhou životností
