Permanentní magnetický upínač Neogrip
Permanentní magnetický upínač Neogrip
Potřebujete poradit?
Popis produktu

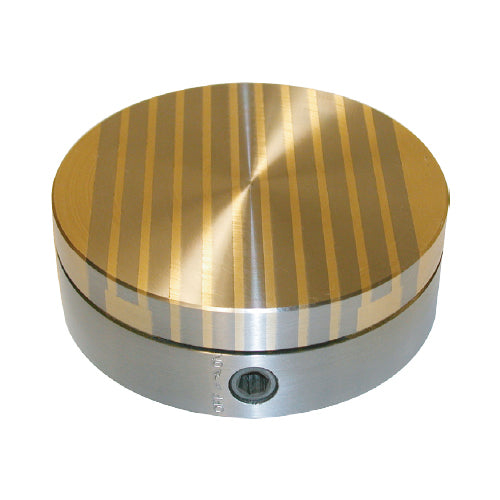

Neogrip je permanentní magnetický upínač navržený především pro upínání velmi malých, tenkých a tvarově náročných feromagnetických obrobků. Je vhodný zejména pro dokončovací broušení, kde jsou kladeny vysoké nároky na přesnost upnutí a stabilitu obrobku během obrábění.
Dvojitý neodymový magnetický systém vytváří vysokou přidržnou sílu při zachování nízkého magnetického pole, což umožňuje spolehlivé upnutí i drobných součástí. Díky tomu je Neogrip vhodný pro přesné dokončovací operace a současně si poradí i s většími obrobky, pokud to aplikace vyžaduje.
Vodotěsná konstrukce umožňuje použití za sucha i s chladicí kapalinou. Robustní konstrukce upínače zajišťuje dlouhou životnost, spolehlivý provoz a snadnou integraci do různých typů obráběcích strojů.
Důležité parametry
- Určení: dokončovací broušení
- Technologie: permanentní magnet
- Upínací síla: 80 N/cm²
- Minimální rozměr obrobku: 35 × 35 x 5 mm
- Pólování: paralelní
- Pólová rozteč: T11 (8 + 3 mm - ocel/mosaz)
- Limit přebroušení: 7 mm
- Záruka: 2 roky
Použití
- Dokončovací broušení na kulato
- Kruhové broušení za sucha i s chladicí emulzí
- Upínání malých a tenkých obrobků
- Přesné dokončovací operace
- Pracovní pomůcka pro různá mechanická pracoviště
Součást balení:
- Magnetický upínač
- Přepínací klíč
- Návod k obsluze
Parametry

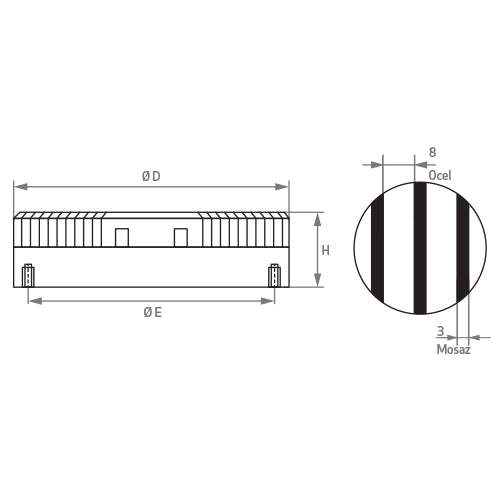

| Katalogové číslo | D (mm) | H (mm) | E (mm) | Hmotnost (kg) |
|---|---|---|---|---|
| NEOG100 | 100 | 51 | 86 | 3 |
| NEOG130 | 130 | 51 | 120 | 5 |
| NEOG150 | 150 | 51 | 137 | 7 |
| NEOG200 | 200 | 51 | 182 | 12 |
Dokumenty ke stažení
Permanentní magnetická deska Neogrip pro všestranné frézování a broušení
Optimální příčné pólování a robustní vodotěsná konstrukce Walmag
Potřebujete poradit?
Walmag výrobky jsou ve firmách jako
Proč Walmag?
Od roku 1991 vyrábímemagnety v Česku
Vyrobili jsme90 000+ magnetů
Magnety servisujemepřímo v Kroměříži
Naše magnety jsou vevíce než 61 zemích světa
Často kladené otázky (FAQ)
Jsou vaše produkty vyráběny v České republice?
Ano, kompletní proces – od vlastního vývoje přes konstrukční návrh, výrobu až po finální sestavení a testování – probíhá přímo v našem závodě v Kroměříži. Díky tomu máme plnou kontrolu nad kvalitou a dokážeme produkty flexibilně upravovat na míru specifickým požadavkům zákazníků.
Jaký je rozdíl mezi permanentním, elektromagnetickým a elektro-permanentním systémem?
Permanentní magnety: Fungují bez nutnosti elektrické energie, aktivují se mechanicky pákou. Jsou bezpečné, mobilní a bezúdržbové.
Elektromagnety: Vytvářejí magnetické pole pomocí cívek napájených ze sítě. Mají obrovskou sílu, umí upnout i nerovné povrchy a umožňují regulaci síly, vyžadují však stálý přísun energie a záložní zdroje.
Elektro-permanentní magnety: Spojují výhody obou systémů. Elektrický proud potřebují pouze na zlomek sekundy pro aktivaci (zmagnetování) a deaktivaci. Během samotné práce proud nepotřebují, jsou tedy maximálně bezpečné i při výpadku elektřiny a nezahřívají se.
Lze vaše zvedací magnety používat i pro manipulaci s materiály za vysokých teplot?
Běžné permanentní magnety ztrácejí svou sílu při teplotách nad 80 °C. Pro provozy s vyššími teplotami však nabízíme speciální řady (např. břemenové magnety v provedení HOT), které bezpečně zvládnou manipulaci s materiály o teplotě až do 180 °C.
Proč je po obrábění potřeba použít demagnetizér?
Feromagnetické materiály v sobě po vystavení magnetickému poli (např. při upnutí na magnetický stůl) udržují zbytkový magnetismus. Ten způsobuje, že na obrobku ulpívají kovové špony a prach, což může poškodit nástroje nebo komplikovat další zpracování (např. lakování, svařování). Demagnetizéry tento zbytkový magnetismus spolehlivě odstraní.
Poskytujete na své produkty servis a revize?
Ano, pro všechny naše technologie i starší produkty značky BUX, Walker či Pilana zajišťujeme kompletní záruční a pozáruční servis, opravy, repase a dodávky originálních náhradních dílů. Provádíme také povinné periodické certifikace, revize a testování nosnosti zvedacích magnetů.
Nabízíte také zaškolení personálu?
Ano. V rámci dodávky našich magnetických aplikací a velkých systémů poskytujeme profesionální zaškolení obsluhy, aby práce s magnety byla maximálně efektivní a bezpečná.
Jak vás mohu kontaktovat v případě zájmu o řešení na míru?
Můžete se na nás obrátit prostřednictvím e-mailu info@walmag.cz, telefonicky na čísle +420 573 341 641, případně kontaktovat přímo naše regionální obchodní manažery pro ČR a zahraničí, jejichž kontakty naleznete v sekci Kontakt na našem webu.
Jak probíhá doručení těžkého zboží (např. upínacích desek)?
Vzhledem k vyšší hmotnosti našich produktů spolupracujeme se specializovanými paletovými a balíkovými přepravci, kteří zajišťují bezpečnou manipulaci.
Jak je garantována bezpečnost zvedacích magnetů zakoupených na e-shopu?
Všechny břemenové magnety splňují přísnou normu ČSN EN 13155 a pracují s bezpečnostním koeficientem 3+. To znamená, že v odtrhovém testu (tzv. Air Gap test, který simuluje reálnou vzduchovou mezeru/nečistoty v provozu) unese magnet více než trojnásobek své deklarované maximální nosnosti.
Kde najdu návody k použití a technickou dokumentaci?
Technické listy, katalogy a návody k obsluze pro jednotlivé produkty jsou k dispozici buď na kartě daného produktu, nebo na vyžádání.
