Permanentní magnetický upínač Neospark
Permanentní magnetický upínač Neospark
Potřebujete poradit?
Popis produktu

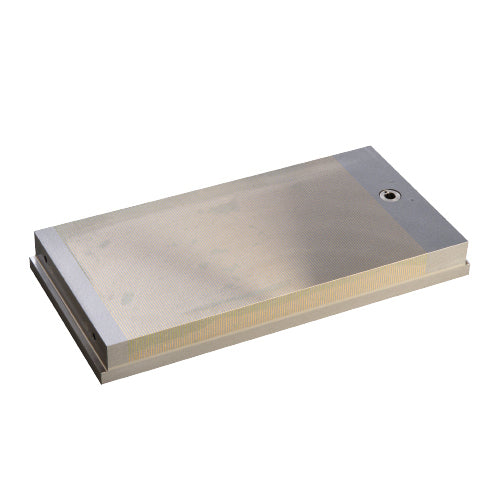

Neospark je permanentní magnetický upínač navržený primárně pro elektroerozivní obrábění. Nízká konstrukční výška, jemná pólová rozteč a vysoká přídržná síla zajišťují stabilní upnutí i velmi malých a tenkých obrobků.
Vodotěsná konstrukce umožňuje použití v dielektrické kapalině a je vhodná pro široké spektrum EDM aplikací. Magnetický systém současně umožňuje přesné plošné broušení menších obrobků.
Integrovaný ovládací mechanismus umístěný na horní straně magnetu zajišťuje pohodlnou obsluhu, minimální nároky na údržbu a snadnou manipulaci v omezeném pracovním prostoru stroje.
DŮLEŽITÉ PARAMETRY
- Určení: elektroerozivní obrábění (EDM)
- Technologie: permanentní magnet
- Upínací síla: 100 N/cm²
- Minimální velikost obrobku: 4 × 4 × 1 mm
- Pólování: příčné
- Pólová rozteč: T1,9 (1,4 + 0,5 mm)
- Limit přebroušení: 7 mm
- Konstrukce: vodotěsná
- Záruka: 2 roky
POUŽITÍ
- Elektroerozivní obrábění (EDM)
- Možnost ponoření do dielektrické kapaliny
- Upínání malých a tenkých obrobků
- Přesné plošné broušení menších obrobků
SOUČÁST BALENÍ
- Magnetický upínač
- Sada upínek
- Certifikát
- Šestihranný klíč
- Návod k obsluze
Parametry

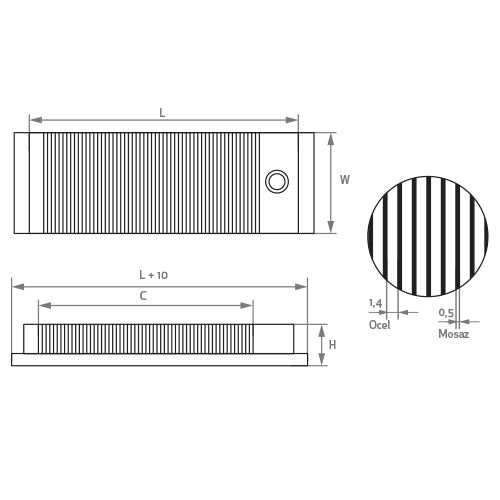

| Katalogové číslo | W (mm) | L (mm) | H (mm) | C (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|
| NEOK100175 | 100 | 175 | 32 | 120 | 5 |
| NEOK130255 | 130 | 255 | 32 | 200 | 9 |
| NEOK150150 | 150 | 150 | 35 | 95 | 7 |
| NEOK150300 | 150 | 300 | 35 | 245 | 13 |
| NEOK150350 | 150 | 350 | 35 | 295 | 15 |
| NEOK150450 | 150 | 450 | 35 | 395 | 19 |
| NEOK200400 | 200 | 400 | 35 | 342 | 23 |
Dokumenty ke stažení
Permanentní upínač Neospark pro precizní elektroerozivní obrábění (EDM)
Extra jemné příčné pólování a stoprocentní odolnost v dielektriku
