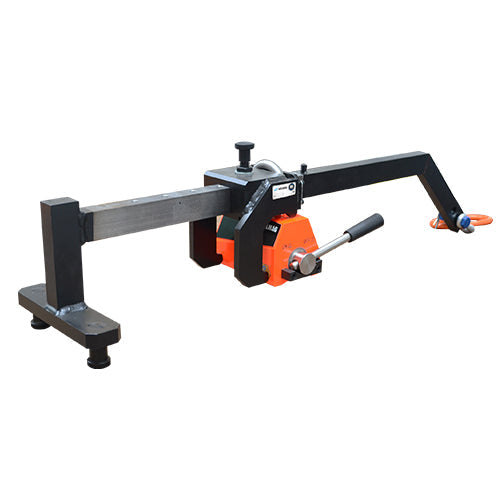

Zvedací rameno Neo HV
Zvedací rameno Neo HV
Potřebujete poradit?
Popis produktu

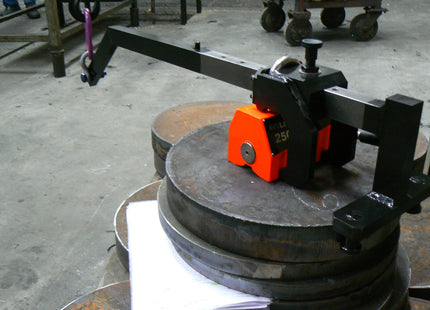

Zvedací rameno Neo HV rozšiřuje možnosti použití permanentních břemenových magnetů NEO o bezpečné polohování břemen mezi horizontální a vertikální polohou. Umožňuje jednodušší manipulaci s plechy, deskami a dalšími plochými obrobky při zakládání do obráběcích strojů nebo při jejich přemisťování mezi pracovišti.
Ve spojení s břemenovým magnetem Neo pomáhá omezit použití řetězů, upínacích prostředků a manuální manipulace. Díky tomu zvyšuje bezpečnost práce a usnadňuje obsluhu i manipulaci s rozměrnějšími dílci.
Břemenový magnet není součástí dodávky a dodává se samostatně.
Důležité parametry:
- Aplikace: Polohování a otáčení břemen o 90 °
- Technologie: Příslušenství pro permanentní magnety Neo
- Nosnost: až 1000 kg
- Šířka břemene: 300 – 1 000 mm dle modelu
- Bezpečnostní koeficient: 3:1
- Záruka: 1 rok
Použití:

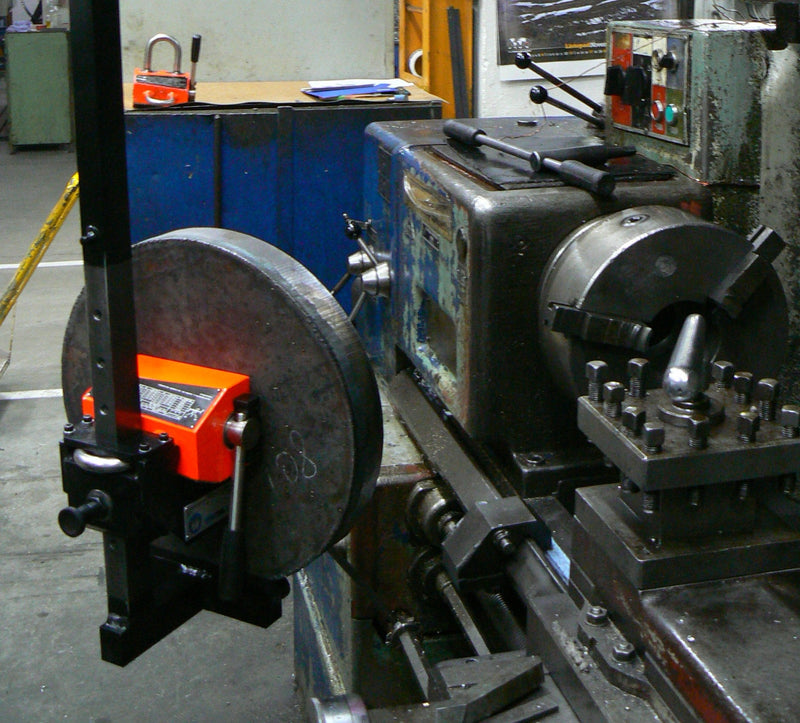

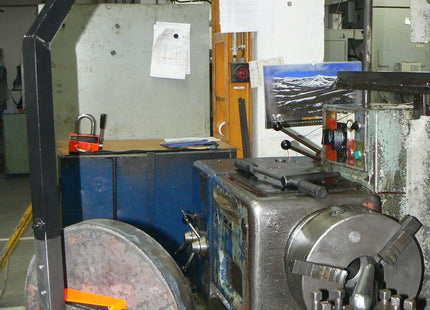

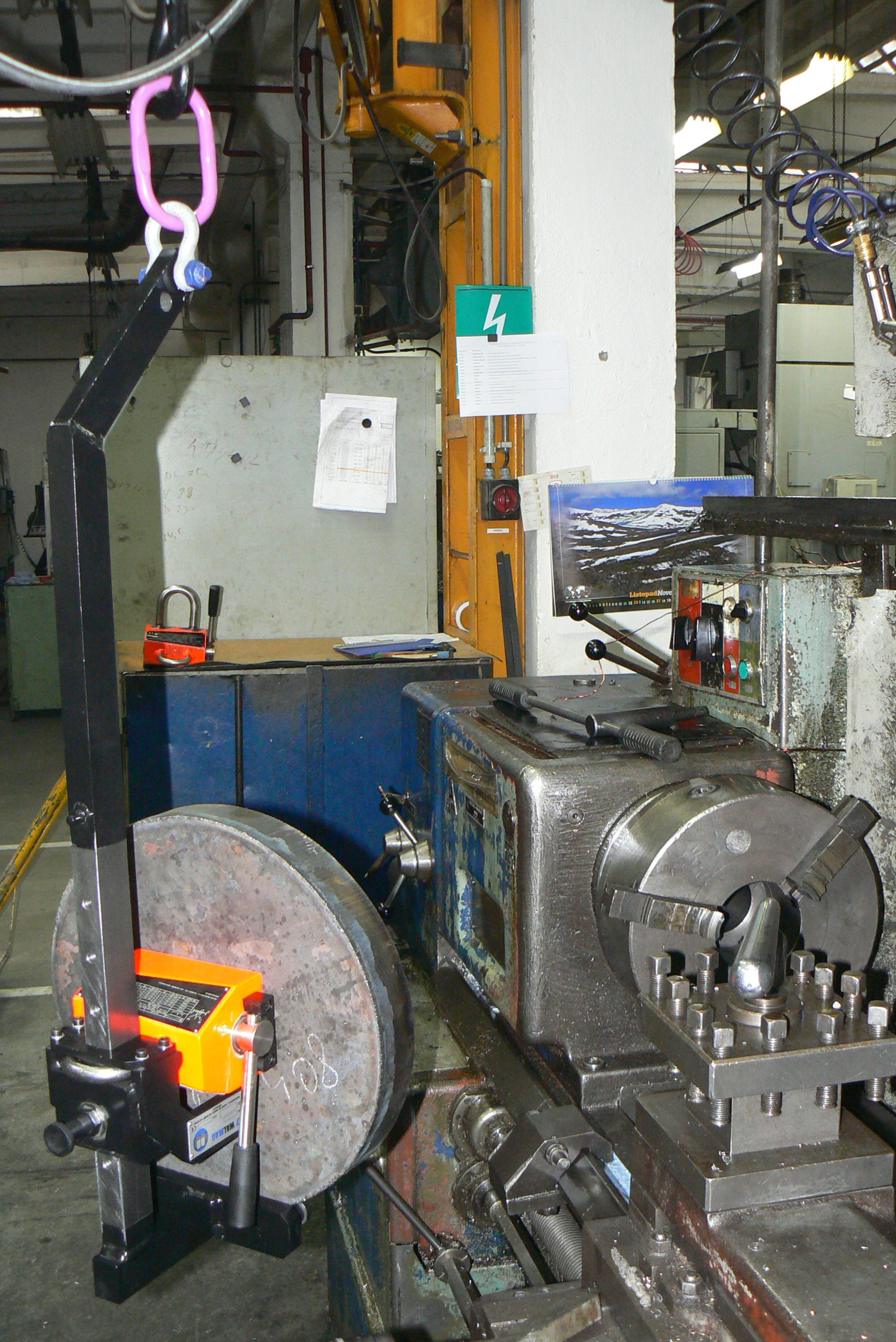

- Zakládání obrobků do soustruhů
- Zakládání obrobků do horizontálních obráběcích center

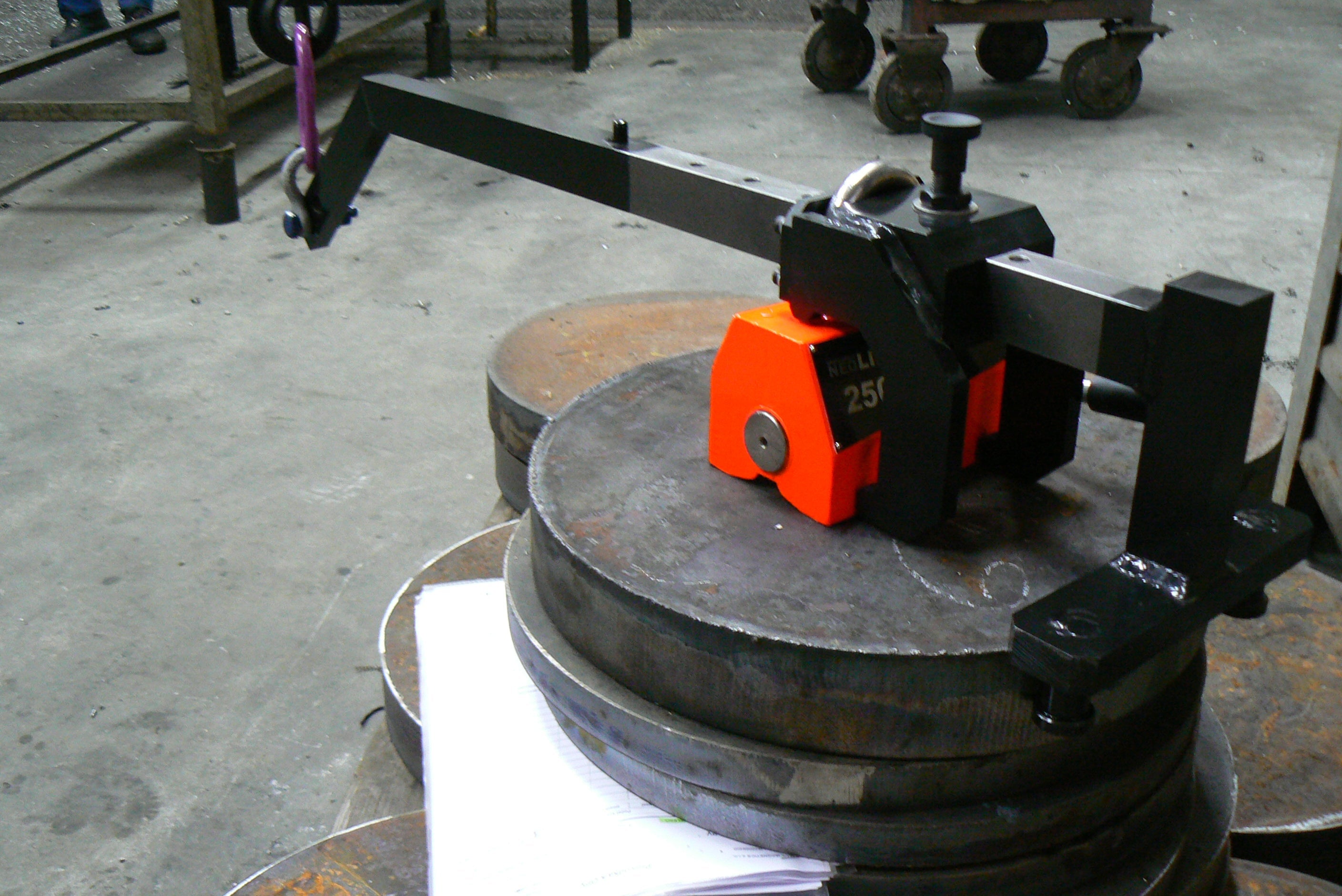

- Otáčení břemen mezi horizontální a vertikální polohou

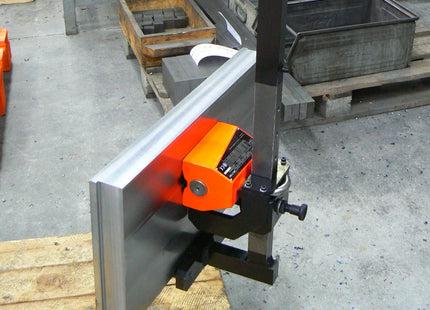

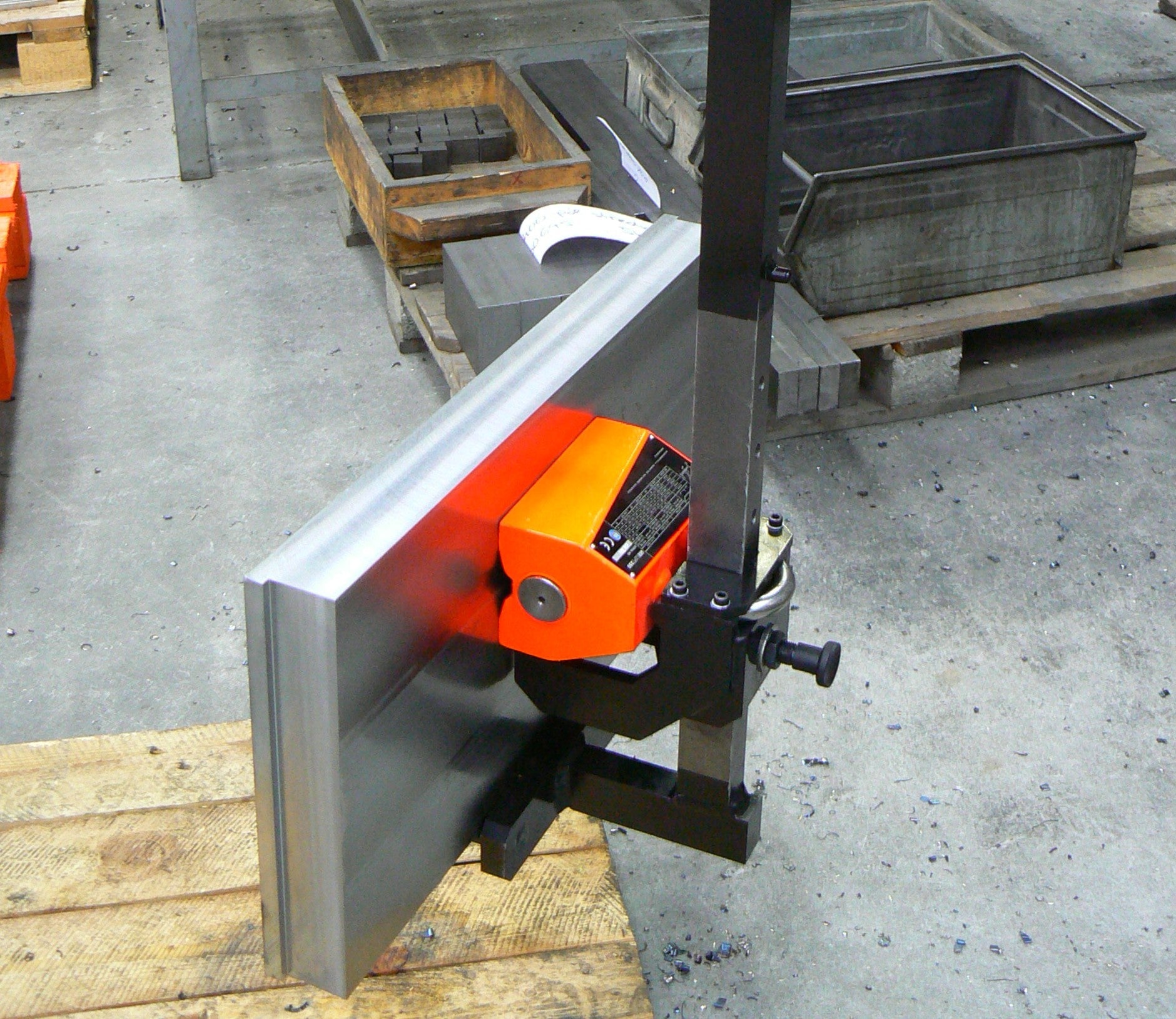

- Manipulace s plechy, pláty a deskovými obrobky
-
Přesun obrobků mezi výrobními pracovišti
Součást balení:
- Zvedací rameno
- Certifikát o zkoušce
- Návod k obsluze
Parametry

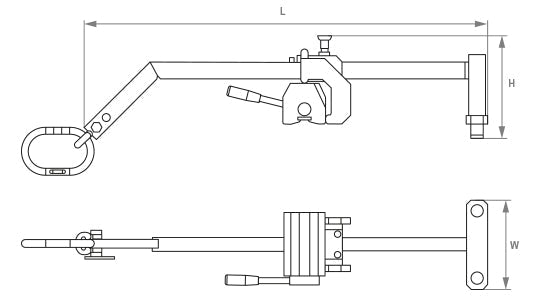

| Katalogové číslo | W (mm) | L (mm) | H (mm) | Nosnost (kg) | Šířka břemene (mm) | Hmotnost bez magnetu (kg) |
|---|---|---|---|---|---|---|
| LARM250 | 210 | 958 | 244 | 250 | 300-800 | 16 |
| LARM500 | 210 | 1158 | 244 | 500 | 300-1000 | 20 |
| LARM1000 | 210 | 1211 | 297 | 1000 | 300-1000 | 33 |
Dokumenty ke stažení
Snadné otáčení břemen o 90° pro flexibilní manipulaci
Rychlé nastavení a vysoká bezpečnost práce
Kompatibilita a šetrnost k manipulačnímu prostoru
Potřebujete poradit?
Walmag výrobky jsou ve firmách jako
Proč Walmag?
Od roku 1991 vyrábímemagnety v Česku
Vyrobili jsme90 000+ magnetů
Magnety servisujemepřímo v Kroměříži
Naše magnety jsou vevíce než 61 zemích světa
Často kladené otázky (FAQ)
Jsou vaše produkty vyráběny v České republice?
Ano, kompletní proces – od vlastního vývoje přes konstrukční návrh, výrobu až po finální sestavení a testování – probíhá přímo v našem závodě v Kroměříži. Díky tomu máme plnou kontrolu nad kvalitou a dokážeme produkty flexibilně upravovat na míru specifickým požadavkům zákazníků.
Jaký je rozdíl mezi permanentním, elektromagnetickým a elektro-permanentním systémem?
Permanentní magnety: Fungují bez nutnosti elektrické energie, aktivují se mechanicky pákou. Jsou bezpečné, mobilní a bezúdržbové.
Elektromagnety: Vytvářejí magnetické pole pomocí cívek napájených ze sítě. Mají obrovskou sílu, umí upnout i nerovné povrchy a umožňují regulaci síly, vyžadují však stálý přísun energie a záložní zdroje.
Elektro-permanentní magnety: Spojují výhody obou systémů. Elektrický proud potřebují pouze na zlomek sekundy pro aktivaci (zmagnetování) a deaktivaci. Během samotné práce proud nepotřebují, jsou tedy maximálně bezpečné i při výpadku elektřiny a nezahřívají se.
Lze vaše zvedací magnety používat i pro manipulaci s materiály za vysokých teplot?
Běžné permanentní magnety ztrácejí svou sílu při teplotách nad 80 °C. Pro provozy s vyššími teplotami však nabízíme speciální řady (např. břemenové magnety v provedení HOT), které bezpečně zvládnou manipulaci s materiály o teplotě až do 180 °C.
Proč je po obrábění potřeba použít demagnetizér?
Feromagnetické materiály v sobě po vystavení magnetickému poli (např. při upnutí na magnetický stůl) udržují zbytkový magnetismus. Ten způsobuje, že na obrobku ulpívají kovové špony a prach, což může poškodit nástroje nebo komplikovat další zpracování (např. lakování, svařování). Demagnetizéry tento zbytkový magnetismus spolehlivě odstraní.
Poskytujete na své produkty servis a revize?
Ano, pro všechny naše technologie i starší produkty značky BUX, Walker či Pilana zajišťujeme kompletní záruční a pozáruční servis, opravy, repase a dodávky originálních náhradních dílů. Provádíme také povinné periodické certifikace, revize a testování nosnosti zvedacích magnetů.
Nabízíte také zaškolení personálu?
Ano. V rámci dodávky našich magnetických aplikací a velkých systémů poskytujeme profesionální zaškolení obsluhy, aby práce s magnety byla maximálně efektivní a bezpečná.
Jak vás mohu kontaktovat v případě zájmu o řešení na míru?
Můžete se na nás obrátit prostřednictvím e-mailu info@walmag.cz, telefonicky na čísle +420 573 341 641, případně kontaktovat přímo naše regionální obchodní manažery pro ČR a zahraničí, jejichž kontakty naleznete v sekci Kontakt na našem webu.
Jak probíhá doručení těžkého zboží (např. upínacích desek)?
Vzhledem k vyšší hmotnosti našich produktů spolupracujeme se specializovanými paletovými a balíkovými přepravci, kteří zajišťují bezpečnou manipulaci.
Jak je garantována bezpečnost zvedacích magnetů zakoupených na e-shopu?
Všechny břemenové magnety splňují přísnou normu ČSN EN 13155 a pracují s bezpečnostním koeficientem 3+. To znamená, že v odtrhovém testu (tzv. Air Gap test, který simuluje reálnou vzduchovou mezeru/nečistoty v provozu) unese magnet více než trojnásobek své deklarované maximální nosnosti.
Kde najdu návody k použití a technickou dokumentaci?
Technické listy, katalogy a návody k obsluze pro jednotlivé produkty jsou k dispozici buď na kartě daného produktu, nebo na vyžádání.
