Lamelové bloky
Lamelové bloky
Potřebujete poradit?
Popis produktu

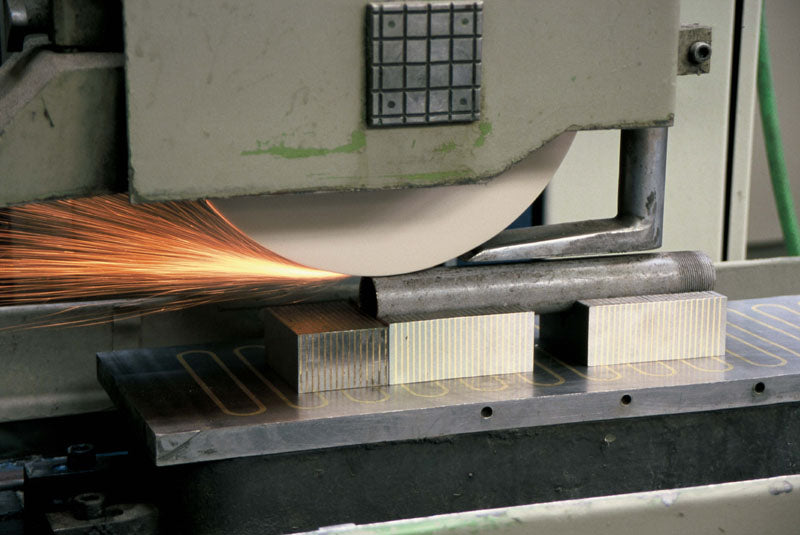

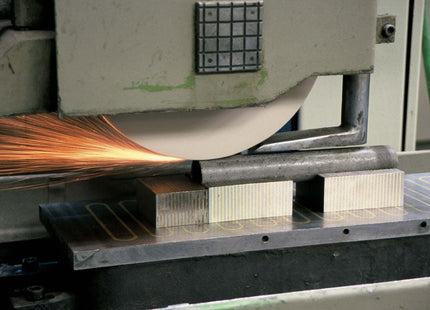

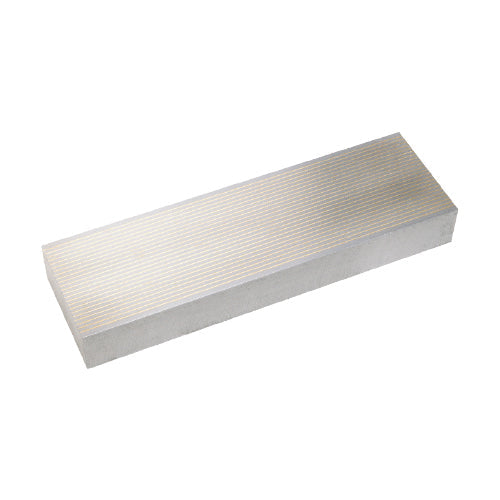

Lamelové bloky jsou vyrobeny z magneticky vodivého materiálu a skládají se z kombinace ocelových a mosazných lamel. Při broušení se umisťují na pólovou desku magnetického upínače, kde po aktivaci umožňují přenos magnetického toku do upínaného obrobku.
Jednotlivé lamely nejsou spojeny šrouby ani svorníky, což umožňuje jejich opracování a přizpůsobení konkrétním požadavkům aplikace. Díky tomu lze vytvářet speciální tvary pro upínání atypických nebo nerovnoměrných součástí.
Lamelové bloky lze použít pro zjemnění pólové rozteče magnetického upínače, zvýšení stability při upínání tenkých dílců nebo jako boční podpěru při obrábění obrobků s malou kontaktní plochou.
DŮLEŽITÉ PARAMETRY
- Aplikace: příslušenství k magnetickým upínačům
- Technologie: konvenční
- Rozměry bloků: od 75 × 75 mm
- Pólová rozteč: T4 (3 + 1 mm)
- Pólování: příčné / podélné
- Záruka: 2 roky
POUŽITÍ
- Zjemnění pólové rozteče magnetického upínače
- Upínání nerovnoměrných a nepravidelných obrobků
- Upínání tenkostěnných součástí
- Přizpůsobení upínací plochy konkrétní aplikaci

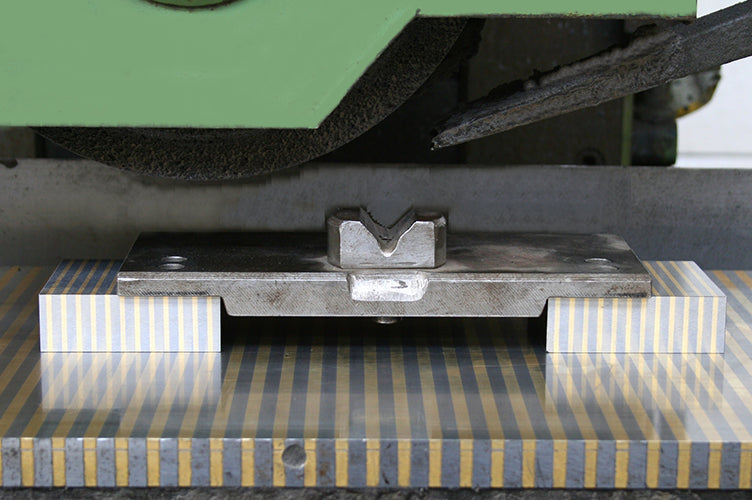

- Boční podpora při broušení obrobků s malou kontaktní plochou
DOPLŇUJÍCÍ INFORMACE
Lamelové bloky mohou být na upínači uloženy volně nebo upevněny pomocí šroubů či kolíků. Jsou dostupné pro kruhové i obdélníkové magnetické upínače a lze je upravit podle požadavků konkrétní aplikace.
Minimální objednací množství je 1 až 3 kusy v závislosti na rozměru bloku. Pro upřesnění doporučujeme kontaktovat naše specialisty.
SOUČÁST BALENÍ
- Lamelový blok
Parametry

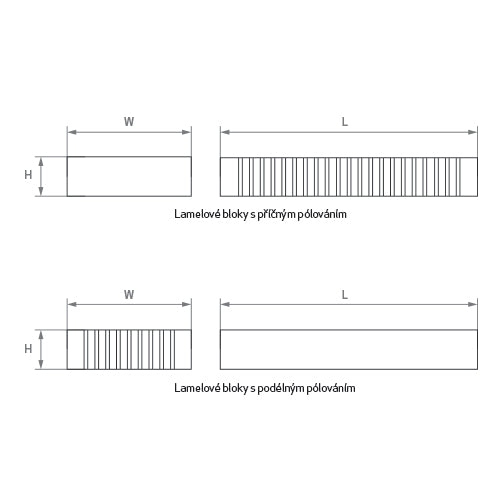

| Katalogové číslo | W (mm) | L (mm) | H (mm) | Pólování |
|---|---|---|---|---|
| LB2510075TP | 75 | 100 | 25 | příčné |
| LB25200100TP | 100 | 200 | 25 | příčné |
| LB25300200TP | 200 | 300 | 25 | příčné |
| LB25400300TP | 300 | 400 | 25 | příčné |
| LB257575LP | 75 | 75 | 25 | podélné |
| LB2575100LP | 75 | 100 | 25 | podélné |
| LB25150200LP | 150 | 200 | 25 | podélné |
| LB100650LP | 100 | 650 | 25 | podélné |
| LB150200LP | 150 | 200 | 25 | podélné |
| LB25150500LP | 150 | 200 | 25 | podélné |
| LB25200400LP | 200 | 400 | 25 | podélné |
| LB25300300LP | 300 | 300 | 25 | podélné |
| LB25400400LP | 400 | 400 | 25 | podélné |
| LB25400600LP | 400 | 600 | 25 | podélné |
