Příslušenství

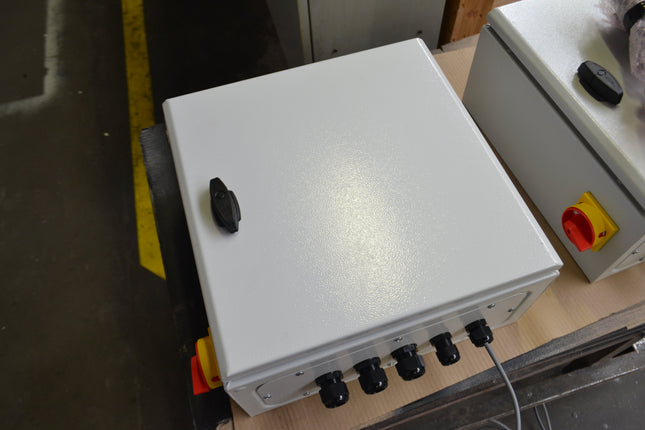

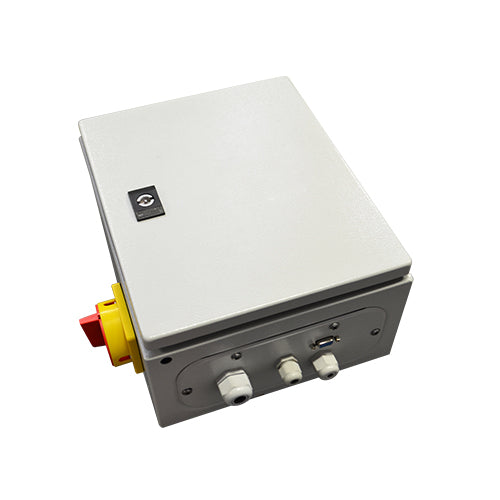

Řídicí jednotky EP-CU jsou navrženy pro magnetizaci a demagnetizaci všech typů elektropermanentních magnetických zařízení WALMAG. Proces je řízen mikroprocesorem, který zajišťuje správný průběh magnetizačních a demagnetizačních cyklů a současně monitoruje bezpečný provoz systému. V základním provedení umožňují ovládání až čtyř nezávislých magnetických obvodů současně, kontrolu stavu magnetizace pomocí bezpečnostních kontaktů a přímé propojení s PLC stroje. Pro specifické aplikace lze připravit i nestandardní konfigurace. Součástí systému jsou bezpečnostní funkce chránící magnetický systém před přehřátím, přetížením a zkratem. Ochrana proti přehřátí využívá řízenou bezpečnostní prodlevu mezi jednotlivými magnetizačními a demagnetizačními cykly, čímž zajišťuje dlouhodobě spolehlivý provoz celé sestavy.  DŮLEŽITÉ PARAMETRY Určení: řízení elektropermanentních magnetických upínačů Technologie: elektropermanentní Počet výstupních kanálů: 1, 2 nebo 4 podle typu jednotky Mikroprocesorové řízení magnetizace a demagnetizace Propojení s PLC stroje Bezpečnostní kontakty pro kontrolu stavu magnetizace Ochrana proti přehřátí Ochrana proti přetížení Ochrana proti zkratu Provedení SW nebo DW Dostupné modely: EP-CU10, EP-CU20, EP-CU40 POUŽITÍ Elektropermanentní magnetické upínače WALMAG Frézovací centra Brusky vybavené elektropermanentními upínači Soustružnické aplikace Automatizované výrobní systémy Víceobvodové magnetické systémy Integrace do PLC řízení stroje DOPLŇUJÍCÍ INFORMACE Řídicí jednotky EP-CU umožňují regulaci upínací síly a využití různých demagnetizačních programů podle konkrétní aplikace. Volitelný ovladač SMART CONTROL umožňuje ovládání jednotlivých sekcí, magnetizačních skupin a nastavení upínací síly přímo z ovládacího panelu. SOUČÁST BALENÍ Řídicí jednotka EP-CU Dokumentace k obsluze Schémata zapojení

Číst více méně

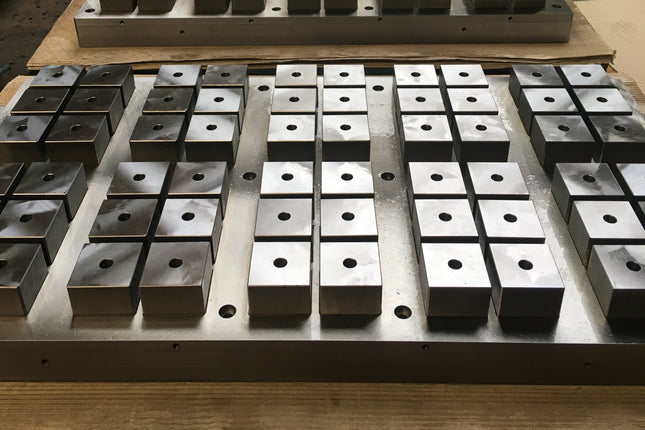

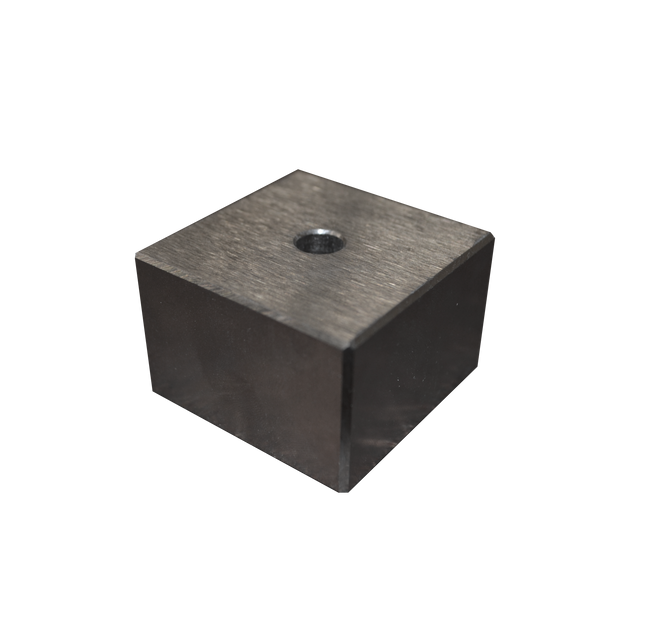

Pevné pólové nástavce představují jednoduché a efektivní řešení pro rozšíření možností magnetického upínání. Umožňují zvýšení obrobku nad pracovní plochu upínače, čímž poskytují lepší přístup nástroje a umožňují obrábění až z pěti stran. Díky přímému přenosu magnetického pole pomáhají eliminovat nežádoucí vzduchové mezery a zachovávají vysokou upínací sílu i při použití výškových nástavců. Jsou vhodné pro obrábění rovných obrobků i dílců nepravidelných tvarů. Nástavce jsou vybaveny závitem pro upevnění k upínači pomocí šroubů a lze je dále upravovat podle požadavků konkrétní aplikace. Mohou sloužit také jako dorazy nebo podpěry při obrábění. DŮLEŽITÉ PARAMETRY Určení: příslušenství k magnetickým upínačům Technologie: konvenční Upevnění: závitové připojení Použití: přenos magnetického pole a zvýšení obrobku nad upínač Záruka: 2 roky POUŽITÍ Obrábění z pěti stran Upínání rovných obrobků Upínání nepravidelných a nerovnoměrných dílců Frézování a vrtání průchozích otvorů Použití jako dorazy nebo podpěry obrobků Určení referenční roviny při použití pohyblivých nástavců

Číst více méně

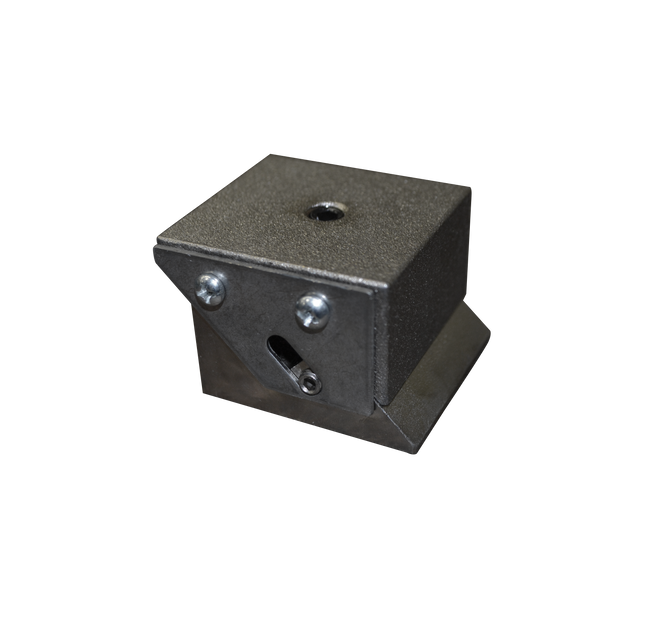

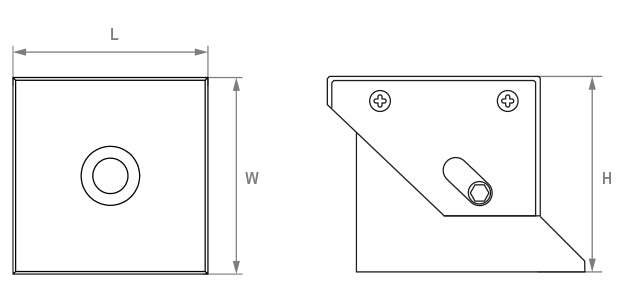

Pohyblivé pólové nástavce dokáží vyrovnat nerovnosti obrobku až do 5 mm a vytvořit stabilní opěrnou plochu bez nutnosti složitého podkládání. Jsou vhodné zejména pro obrábění nepravidelných dílců, kde pomáhají eliminovat upínací napětí a zachovat maximální upínací sílu. Pro vytvoření podpěrné roviny musí být použity nejméně tři pevné pólové nástavce. Vzájemnou kombinací pevných a pohyblivých nástavců lze efektivně upínat i složité obrobky s nerovným povrchem. Použití pohyblivých pólových nástavců umožňuje provést více obráběcích operací na jedno upnutí a současně zachovat přístup k obrobku z pěti stran. DŮLEŽITÉ PARAMETRY Určení: příslušenství k magnetickým upínačům Technologie: konvenční Vyrovnání nerovností: až 5 mm Upevnění: integrované šrouby Záruka: 2 roky POUŽITÍ Upínání obrobků s nerovným povrchem Obrábění nepravidelných dílců Vyrovnání nerovností obrobku Obrábění z pěti stran na jedno upnutí Frézování a vrtání nepravidelných součástí Použití v kombinaci s pevnými pólovými nástavci

Číst více méně

Permanentní magnetické bloky jsou určeny pro použití v odjehlovacích a dalších speciálních průmyslových zařízeních. Díky individuálnímu návrhu rozměrů, pólování a magnetické síly je možné přizpůsobit jejich vlastnosti konkrétní aplikaci a požadovanému výkonu. Bloky se nejčastěji instalují pod dopravníkové pásy odjehlovacích strojů, kde zajišťují stabilní přidržení materiálu během procesu obrábění nebo odjehlování. Každý blok je navrhován podle požadavků zákazníka s ohledem na rozměry obráběného materiálu, požadovanou upínací sílu a provozní podmínky. DŮLEŽITÉ PARAMETRY Určení: speciální průmyslové aplikace Technologie: permanentní magnet Rozměr bloku: dle požadavku zákazníka Pólování: příčné nebo podélné Rozteč pólů: dle aplikace Upínací síla: dle aplikace Záruka: 2 roky POUŽITÍ Odjehlovací stroje Separační zařízení Dopravníkové systémy Speciální průmyslové aplikace Zakázková řešení magnetického upínání DOPLŇUJÍCÍ INFORMACE Permanentní magnetické bloky jsou vyráběny individuálně podle požadavků zákazníka. Optimální rozměry, pólování i magnetickou sílu doporučujeme konzultovat s našimi techniky na základě konkrétní aplikace. SOUČÁST BALENÍ Permanentní magnetický blok Parametry Model W (mm) L (mm) H (mm) Póly LB2510075TP 75 100 25 příčné LB25200100TP 100 200 25 příčné LB25300200TP 200 300 25 příčné LB25400300TP 300 400 25 příčné LB257575LP 75 75 25 podélné LB2575100LP 75 100 25 podélné LB25150200LP 150 200 25 podélné LB100650LP 100 650 25 podélné LB150200LP 150 200 25 podélné LB25150500LP 150 200 25 podélné LB25200400LP 200 400 25 podélné LB25300300LP 300 300 25 podélné LB25400400LP 400 400 25 podélné LB25400600LP 400 600 25 podélné

Číst více méně

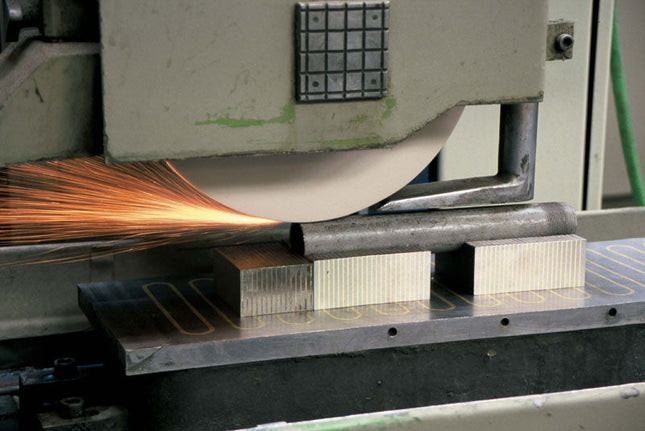

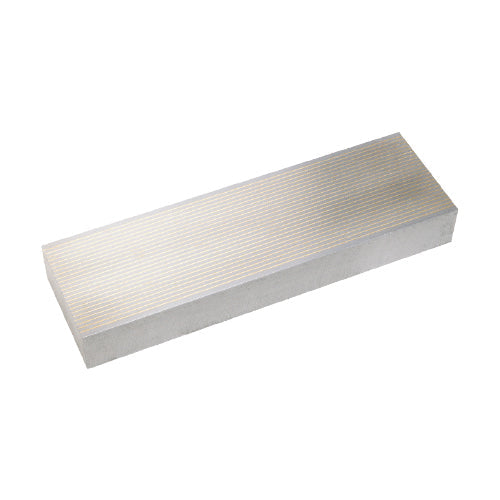

Lamelové bloky jsou vyrobeny z magneticky vodivého materiálu a skládají se z kombinace ocelových a mosazných lamel. Při broušení se umisťují na pólovou desku magnetického upínače, kde po aktivaci umožňují přenos magnetického toku do upínaného obrobku. Jednotlivé lamely nejsou spojeny šrouby ani svorníky, což umožňuje jejich opracování a přizpůsobení konkrétním požadavkům aplikace. Díky tomu lze vytvářet speciální tvary pro upínání atypických nebo nerovnoměrných součástí. Lamelové bloky lze použít pro zjemnění pólové rozteče magnetického upínače, zvýšení stability při upínání tenkých dílců nebo jako boční podpěru při obrábění obrobků s malou kontaktní plochou. DŮLEŽITÉ PARAMETRY Aplikace: příslušenství k magnetickým upínačům Technologie: konvenční Rozměry bloků: od 75 × 75 mm Pólová rozteč: T4 (3 + 1 mm) Pólování: příčné / podélné Záruka: 2 roky POUŽITÍ Zjemnění pólové rozteče magnetického upínače Upínání nerovnoměrných a nepravidelných obrobků Upínání tenkostěnných součástí Přizpůsobení upínací plochy konkrétní aplikaci Boční podpora při broušení obrobků s malou kontaktní plochou DOPLŇUJÍCÍ INFORMACE Lamelové bloky mohou být na upínači uloženy volně nebo upevněny pomocí šroubů či kolíků. Jsou dostupné pro kruhové i obdélníkové magnetické upínače a lze je upravit podle požadavků konkrétní aplikace. Minimální objednací množství je 1 až 3 kusy v závislosti na rozměru bloku. Pro upřesnění doporučujeme kontaktovat naše specialisty. SOUČÁST BALENÍ Lamelový blok Parametry Katalogové číslo W (mm) L (mm) H (mm) Pólování LB2510075TP 75 100 25 příčné LB25200100TP 100 200 25 příčné LB25300200TP 200 300 25 příčné LB25400300TP 300 400 25 příčné LB257575LP 75 75 25 podélné LB2575100LP 75 100 25 podélné LB25150200LP 150 200 25 podélné LB100650LP 100 650 25 podélné LB150200LP 150 200 25 podélné LB25150500LP 150 200 25 podélné LB25200400LP 200 400 25 podélné LB25300300LP 300 300 25 podélné LB25400400LP 400 400 25 podélné LB25400600LP 400 600 25 podélné

Číst více méně
