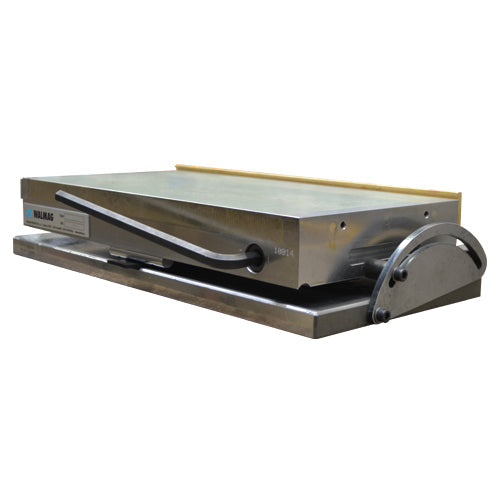

Prosty stół sinusowy Fixar jest wysoce precyzyjnym urządzeniem, które jest przeznaczone do niezawodnego mocowania obrabianego przedmiotu podczas precyzyjnego szlifowania kątowego, obróbki elektroerozyjnej oraz w celach pomiarowych. Umożliwia regulację kąta przy pomocy miernika w zakresie 0 – 45° z zachowaniem wysokiej precyzji. Ustawienia kąta dokonasz za pomocą przymiarów końcowych na podstawie zasady sinus. Unikatowa budowa łożyska wraz z utwardzaną płytą podstawową i prowadnicą boczną umożliwiają wyjątkową precyzję nawet po dłuższym okresie użytkowania.
Stół sinusowy standardowo wyposażony jest w permanentny uchwyt magnetyczny Neomicro, który jest prosty, niewymagający jeśli chodzi o konserwację oraz posiada praktycznie nieograniczoną żywotność.
Istotne parametry:
- Zastosowanie: Szlifowanie
- Technologia: Permanentny
- Siła mocująca: 100 N/cm2
- Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm
- Biegunowanie: Poprzeczne
- Limit przeszlifowania: 7 mm
- Podziałka biegunowa: T1,9 1,4 + 0,5 mm (stal/mosiądz)
- Gwarancja: 2 lata
Informacje uzupełniające:
Prosty stół sinusowy Fixar umożliwia przechylanie w osi wzdłużnej lub poprzecznej, w zależności od wybranego modelu. Jeśli wymagasz przechylania w obu osiach jednocześnie, obejrzyj sinusowy stół krzyżowy Fixar.
Część opakowania:
- Stół sinusowy
- Klucze imbusowe
- Tabela do szybkiego ustawienia kątów
- Instrukcja obsługi
Zastosowanie:
- Precyzyjne szlifowanie kątowe na płasko
- Szlifowanie elektroerozyjne - EDM
- Pomiary
Parametry

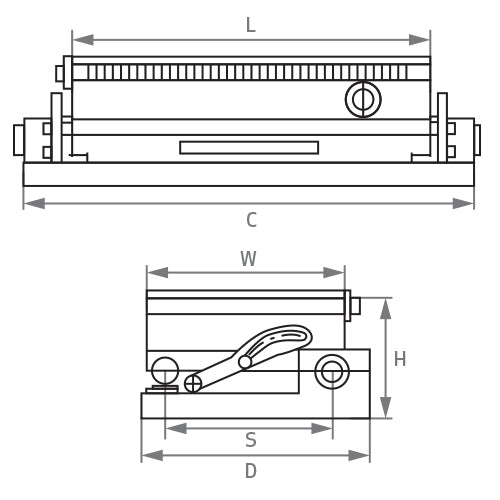

| Numer katalogowy | W (mm) | L (mm) | H (mm) | C x D (mm) | S (mm) | Masa (kg) |
|---|---|---|---|---|---|---|
| SINES70140 | 70 | 140 | 67 | 130 x 140 | 55 | 7 |
| SINES130255 | 130 | 255 | 76 | 295 x 145 | 115 | 20 |
| SINES150250 | 150 | 250 | 79 | 290 x 165 | 135 | 20 |
| SINES150300 | 150 | 300 | 79 | 340 x 165 | 135 | 27 |
| SINES150350 | 150 | 350 | 87 | 390 x 165 | 135 | 34,5 |
| SINES150450 | 150 | 450 | 87 | 490 x 165 | 135 | 44 |
| SINES200400 | 200 | 400 | 88 | 440 x 215 | 185 | 52 |
| SINES300600 | 300 | 600 | 95 | 660 x 320 | 285 | 121 |
Dokumenty do pobrania

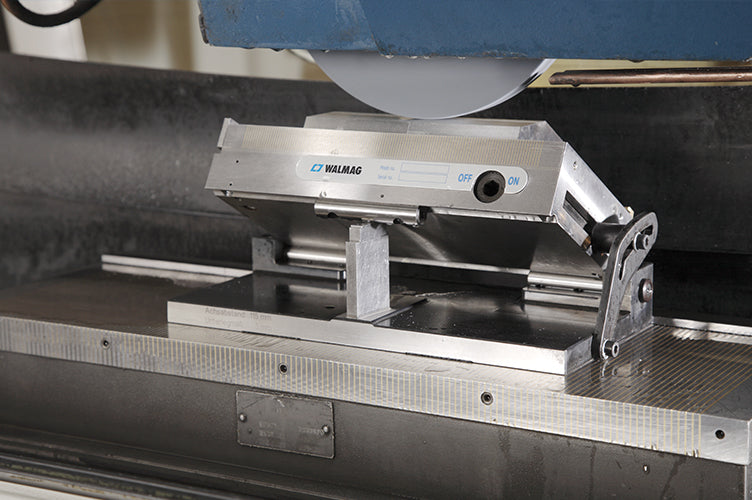

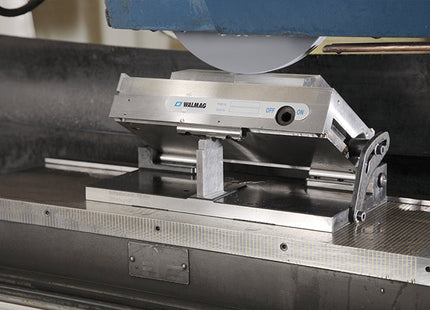

Precyzyjne szlifowanie kątowe na stole elektromagnetycznym z magnesami trwałymi typu Fixar
Solidna konstrukcja z delikatną polaryzacją dla stabilnego mocowania
Potrzebujesz porady?
Produkty Walmag znajdują się w takich firmach jak
Dlaczego Walmag?
Produkujemy od 1991 rokumagnesy w Czechach
WyprodukowaliśmyPonad 90 000 magnesów
Serwisujemy magnesybezpośrednio w Kromieryżu
Nasze magnesy są ww ponad 61 krajach świata
Często zadawane pytania (FAQ)
Czy Państwa produkty są wytwarzane w Czechach?
Tak, cały proces – od samego rozwoju poprzez projektowanie, produkcję aż po finalny montaż i testowanie – odbywa się bezpośrednio w naszym zakładzie w Kromieryżu. Dzięki temu mamy pełną kontrolę nad jakością i jesteśmy w stanie elastycznie dostosowywać produkty do specyficznych wymagań klientów.
Jaka jest różnica między systemem magnetycznym stałym, elektromagnetycznym i elektro-permanentnym?
Magnesy stałe: Działają bez potrzeby użycia energii elektrycznej, aktywowane są mechanicznie za pomocą dźwigni. Są bezpieczne, mobilne i bezobsługowe.
Elektromagnesy: Wytwarzają pole magnetyczne za pomocą cewek zasilanych z sieci. Posiadają ogromną siłę, potrafią mocować nawet nierówne powierzchnie i umożliwiają regulację siły, wymagają jednak stałego dopływu energii i zasilania awaryjnego.
Magnesy elektro-stałe: Łączą zalety obu systemów. Prąd elektryczny potrzebują jedynie przez ułamek sekundy do aktywacji (namagnesowania) i dezaktywacji. Podczas samej pracy nie potrzebują prądu, dzięki czemu są maksymalnie bezpieczne nawet w przypadku awarii prądu i nie nagrzewają się.
Czy Państwa magnesy podnoszące mogą być używane do przenoszenia materiałów w wysokich temperaturach?
Zwykłe magnesy trwałe tracą swoją siłę w temperaturze powyżej 80°C. Jednak do pracy w wyższych temperaturach oferujemy specjalne serie (np. magnesy do podnoszenia w wersji HOT), które bezpiecznie radzą sobie z obsługą materiałów o temperaturze do 180°C.
Dlaczego po obróbce należy użyć rozmagnesowacza?
Materiały ferromagnetyczne zachowują magnetyzm szczątkowy po wystawieniu na działanie pola magnetycznego (np. po zamocowaniu na stole magnetycznym). Powoduje to przyleganie opiłków metalu i pyłu do przedmiotu obrabianego, co może uszkodzić narzędzia lub skomplikować dalszą obróbkę (np. lakierowanie, spawanie). Demagnetyzery niezawodnie usuwają ten magnetyzm szczątkowy.
Czy świadczą Państwo usługi serwisowe i przeglądowe dla swoich produktów?
Tak, dla wszystkich naszych technologii oraz starszych produktów marek BUX, Walker czy Pilana zapewniamy kompletny serwis gwarancyjny i pogwarancyjny, naprawy, remonty kapitalne oraz dostawę oryginalnych części zamiennych. Przeprowadzamy również obowiązkowe okresowe certyfikacje, przeglądy i testy nośności magnesów podnoszących.
Czy oferują Państwo również szkolenie personelu?
Tak. W ramach dostawy naszych aplikacji magnetycznych i dużych systemów zapewniamy profesjonalne szkolenia dla operatorów, aby praca z magnesami była maksymalnie efektywna i bezpieczna.
Jak mogę się z Państwem skontaktować w sprawie niestandardowego rozwiązania?
Możesz skontaktować się z nami za pośrednictwem poczty elektronicznej info@walmag.cz, telefonicznie pod numerem +420 573 341 641, lub bezpośrednio z naszymi regionalnymi menedżerami sprzedaży dla Czech i zagranicy, których dane kontaktowe znajdziesz w sekcji Kontakt na naszej stronie internetowej.
Jak przebiega dostawa towarów ciężkich (np. płyt mocujących)?
Ze względu na większą wagę naszych produktów współpracujemy ze specjalistycznymi firmami transportowymi zajmującymi się przewozem przesyłek paletowych i paczkowych, które zapewniają bezpieczną obsługę.
W jaki sposób gwarantowane jest bezpieczeństwo magnesów do podnoszenia zakupionych w e-sklepie?
Wszystkie magnesy do podnoszenia spełniają rygorystyczną normę ČSN EN 13155 i pracują ze współczynnikiem bezpieczeństwa 3+. Oznacza to, że w teście odrywania (tzw. test Air Gap, który symuluje rzeczywistą szczelinę powietrzną/zabrudzenia podczas pracy) magnes jest w stanie unieść ponad trzykrotność swojej deklarowanej maksymalnej nośności.
Gdzie znajdę instrukcje obsługi i dokumentację techniczną?
Karty techniczne, katalogi i instrukcje obsługi poszczególnych produktów dostępne są albo w zakładce danego produktu, albo na życzenie.
