Szczegółowy opis:
Unigrip to elektromagnetyczna płyta mocująca, z którą łatwo wykonasz zwykłe szlifowanie na płasko. Za korzystną cenę otrzymasz niezłą siłę mocującą, dzięki której podczas mocowania obrabianych przedmiotów możesz szybko obrabiać elementów o różnych wymiarach.
Do podniesienia wydajności produkcji służy jednostka sterująca umożliwiająca łatwe włączenie przez naciśnięcie przycisku lub regulację siły mocującej przekręceniem potencjonometru. W ten sposób w swoim warsztacie lub zakładzie przemysłowym uzyskasz odpowiednią siłę mocującą.
Uchwyty Unigrip zostały skonstruowane do napięcia stałego110 V oraz podłączenia do naszej jednostki sterującej, która oferuje funkcję regulacji siły mocującej oraz automatycznej demagnetyzacji.
Istotne parametry:
Zastosowanie: Szlifowanie
Technologia: Elektro
Siła mocująca: 90 N/cm2
Rozmiar min. obrabianego przedmiotu: 25 x 25 x 5 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 6 mm
Podziałka biegunowa: 19 mm, dalej złagodzono 5/+0,5/5/+0,5/5/+3 stal/mosiądz
Gwarancja: 2 lata
Zastosowanie:
Mocowanie średnich i dużych obrabianych przedmiotów podczas zwykłego szlifowania
Część opakowania:
Uchwyt magnetyczny
Ograniczniki boczne i tylne
Komplet zacisków
Kabel zasilający 3 m
Certyfikat
Instrukcja obsługi
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Pobó mocy (W)
Masa (kg)
UNIG300600
300
600
73
198
96
UNIG400800
400
800
73
253
162
UNIG3001000
300
1000
73
235
172
UNIG4001000
400
1000
73
384
210
UNIG5001000
500
1000
73
443
251
UNIG6001000
600
1000
73
568
358
Szczegółowy opis:
Demagnetyzer tunelowy TDM zaprojektowano dla zakładów o ciągłym trybie pracy. Nadaje się do usuwania magnetyzmu resztkowego w przypadku obrabianych przedmiotów produkowanych seryjnie, lub elementów takich jak formy, łożyska, elementy w zautomatyzowanych zakładach. Demagnetyzer tunelowy działa na zasadzie stopniowo malejącego przepływu prądu zmiennego, który usuwa magnetyzm na określoną głębokość. Aby osiągnąć optymalną moc należy wybrać odpowiedni wymiar w taki sposób, by obrabiane przedmioty były w jak najbliższym kontakcie z otworem przelotowym urządzenia.
Istotne parametry:
Zastosowanie: Demagnetyzacja
Technologia: Elektro
Cykl pracy: 100 %
Zasilanie: 230/400 V (opcjonalnie)
Gwarancja: 2 lata
Informacje uzupełniające:
Na życzenie dostarczymy tunelowy demagnetyzer wraz z taśmą przenośnikową na miarę. W tej kwestii prosimy o skontaktowanie się z nami.
Zastosowanie:
Rozmagnesowanie dużych elementów, obrabianych przedmiotów oraz elementów o różnych kształtach
Nadaje się do pracy ciągłej
Część opakowania:
Demagnetyzer
Instrukcja obsługi
Parametry
Numer katalogowy
Rozmiar otworu(mm)
Napięcie (VAC/Hz)
TDM5400
600 x 420
400/50
TDM4400
450 x 450
400/50
TDM2230
255 x 255
230/50
TDM2400
255 x 255
400/50
TDM1230
180 x 180
230/50
TDM1400
180 x 180
400/50
Szczegółowy opis:
Permanentny podwieszany magnes do podnoszenia ładunków Neo Hot zaprojektowano z myślą o długiej żywotności nawet w najtrudniejszych warunkach zakładów w temperaturze roboczej nawet do 180°C. Jego konstrukcja umożliwia manipulację płaskim, a także okrągłym profilem ładunku. Wysoki udźwig osiągnięto używając podwójnego obwodu magnetycznego mocnych magnesów neodymowych.
Konstrukcja przełączania EASY SWITCH zapewnia bezpieczne przełączanie magnesu. Obsługa magnesu jest bardzo łatwa, można ją wykonywać jedną ręką. W przypadku permanentnego podwieszanego magnesu do podnoszenia ładunków Neo Hot nacisk kładziony jest także na bezpieczeństwo: Testowania dokonujemy symulując warunki podczas normalnej eksploatacji, z testem Air Gap ze szczeliną powietrzną. Współczynnik bezpieczeństwa wynosi 3+, podczas próby oderwania udźwignie zatem ponad trzykrotność swojego maksymalnego dopuszczalnego udźwigu, pomimo szczeliny powietrznej.
Istotne parametry:
Zastosowanie: Podnoszenie
Technologia: Permanentny
Udźwig dla materiału płaskiego: do 2000 kg
Udźwig dla materiału okrągłego: do 1000 kg
Temperatura: maks. 180°C
Wskaźnik bezpieczeństwa: 3+ (zgodnie z EN 13155)
Zastosowanie:
Manipulacja i podnoszenie nie tylko gorących ładunków
Manipulacja płaskimi, a także okrągłymi obrabianymi przedmiotami
Manipulacja blachami i profilami
Część opakowania:
Magnes z tabliczką
Instrukcja obsługi
Certyfikat
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Średnica ucha (mm)
Masa (kg)
Maks. testowany udźwig (kg)
Udźwig dla materiału płaskiego (kg)
Udźwig dla materiału okrągłego (kg)
Min/maks średnia (mm)
NEOL125H
60
93
120
10
3
450
125
40
50/100
NEOL250H
100
152
180
16
10
800
250
125
60/200
NEOL500H
120
246
180
20
21
1600
500
250
65/270
NEOL1000H
146
306
236
20
40
3200
1000
500
100/300
NEOL1500H
165
374
273
20
69
4700
1500
750
150/350
NEOL2000H
165
478
273
20
90
6200
2000
1000
150/350
Szczegółowy opis:
Krzyżowy stół sinusowy Fixar to bardzo precyzyjne urządzenie, które jest zaprojektowane do mocowania obrabianego przedmiotu podczas precyzyjnego szlifowania kątowego, obróbki elektroerozyjnej oraz pomiarów. Zwiększa efektywność pracy podczas obróbki, ponieważ umożliwia przechylanie przymocowanego obrabianego przedmiotu w obu osiach, z zachowaniem wysokiej precyzji.
Kąty łatwo ustawisz za pomocą przymiarów końcowych, na podstawie zasady sinus. Unikatowa budowa łożyska wraz z utwardzaną płytą podstawową i prowadnicą boczną umożliwiają wyjątkową dokładność nawet po dłuższym okresie użytkowania.
Elementem krzyżowego stołu sinusowego jest uchwyt magnetyczny Neomicro, który jest stabilny i ma sztywną konstrukcję o dużej sile mocującej, bez zniekształcania obrabianego przedmiotu do 100 N/cm2.
Istotne parametry:
Zastosowanie: Szlifowanie
Technologia: Permanentny
Siła mocująca: 100 N/cm2
Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 7 mm
Podziałka biegunowa: T1,9 1,4 + 0,5 mm (stal/mosiądz)
Gwarancja: 2 lata
Informacje uzupełniające:
Krzyżowy stół sinusowy Fixar umożliwia jednoczesne przechylanie w obu osiach. Jeśli wystarcza Ci przechylanie w jednej osi (wzdłużnej lub poprzecznej), obejrzyj prosty stół sinusowy Fixar.
Część opakowania:
Stół sinusowy
Klucze imbusowe
Tabela do szybkiego ustawienia kątów
Instrukcja obsługi
Zastosowanie:
Precyzyjne szlifowanie kątowe na płasko
Szlifowanie elektroerozyjne - EDM
Pomiary
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
C x D (mm)
S (mm)
Masa (kg)
SINEC100175
100
175
104
210 x 140
165/110
15
SINEC130255
130
255
120
290 x 170
245/140
32
SINEC150300
150
300
123
335 x 190
340/160
49,5
SINEC200400
200
400
124
435 x 240
390/210
73
Szczegółowy opis:
Ruchome nabiegunniki są w stanie wyrównać nierówności o rozmiarze do 5 mm. Umożliwiają osiągnięcia płaskości obrabianego przedmiotu bez konieczności stosowania skomplikowanego podkładania. Muszą być łączone z co najmniej 3 sztywnymi nabiegunnikami w celu utworzenia płaszczyzny podporowej obrabianego przedmiotu. Stosując ruchome nabiegunniki zwiększysz efektywność obróbki, ponieważ podczas jednego mocowania można dzięki dostępności z 5 stron wykonać kilka operacji jednocześnie. Montaż lub przegrupowanie nasadek/nabiegunników na powierzchni roboczej uchwytu jest proste dzięki zintegrowanym śrubom.
Szczegółowy opis:
Prosty stół sinusowy Fixar jest wysoce precyzyjnym urządzeniem, które jest przeznaczone do niezawodnego mocowania obrabianego przedmiotu podczas precyzyjnego szlifowania kątowego, obróbki elektroerozyjnej oraz w celach pomiarowych. Umożliwia regulację kąta przy pomocy miernika w zakresie 0 – 45° z zachowaniem wysokiej precyzji. Ustawienia kąta dokonasz za pomocą przymiarów końcowych na podstawie zasady sinus. Unikatowa budowa łożyska wraz z utwardzaną płytą podstawową i prowadnicą boczną umożliwiają wyjątkową precyzję nawet po dłuższym okresie użytkowania.
Stół sinusowy standardowo wyposażony jest w permanentny uchwyt magnetyczny Neomicro, który jest prosty, niewymagający jeśli chodzi o konserwację oraz posiada praktycznie nieograniczoną żywotność.
Istotne parametry:
Zastosowanie: Szlifowanie
Technologia: Permanentny
Siła mocująca: 100 N/cm2
Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 7 mm
Podziałka biegunowa: T1,9 1,4 + 0,5 mm (stal/mosiądz)
Gwarancja: 2 lata
Informacje uzupełniające:
Prosty stół sinusowy Fixar umożliwia przechylanie w osi wzdłużnej lub poprzecznej, w zależności od wybranego modelu. Jeśli wymagasz przechylania w obu osiach jednocześnie, obejrzyj sinusowy stół krzyżowy Fixar.
Część opakowania:
Stół sinusowy
Klucze imbusowe
Tabela do szybkiego ustawienia kątów
Instrukcja obsługi
Zastosowanie:
Precyzyjne szlifowanie kątowe na płasko
Szlifowanie elektroerozyjne - EDM
Pomiary
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
C x D (mm)
S (mm)
Masa (kg)
SINES70140
70
140
67
130 x 140
55
7
SINES130255
130
255
76
295 x 145
115
20
SINES150250
150
250
79
290 x 165
135
20
SINES150300
150
300
79
340 x 165
135
27
SINES150350
150
350
87
390 x 165
135
34,5
SINES150450
150
450
87
490 x 165
135
44
SINES200400
200
400
88
440 x 215
185
52
SINES300600
300
600
95
660 x 320
285
121
Szczegółowy opis:
Permanentna płyta magnetyczna Neostar została zaprojektowana do mocowania obrabianych przedmiotów podczas toczenia i szlifowania na okrągło. Płyta biegunowa z biegunami promieniowymi umożliwia łatwą i efektywną obróbkę powierzchni czoła, średnicy wewnętrznej i zewnętrznej obrabianego przedmiotu w trakcie jednej operacji – bez konieczności jego odczepiania i ponownego mocowania.
Dysponuje maksymalną siłą mocującą do 140 N/cm2 – w zależności od rozmiaru uchwytu i wymiarów obrabianych komponentów. Mocna podstawa stalowa posiada od spodu 2 - 4 gwinty do przymocowania do odpowiedniego kołnierza.
Istotne parametry:
Zastosowanie: Toczenie, szlifowanie na okrągło
Technologia: Permanentny
Siła mocująca: 140 N/cm2
Biegunowanie: Promieniowe
Limit przeszlifowania: 5 mm
Gwarancja: 2 lata
Informacje uzupełniające:
Możesz wybrać wiercenie głębokie, precyzyjny otwór środkujący, dodatkową płytę biegunową, płytę biegunową ze szczeliną T lub zestaw nabiegunników. W przypadku jakichkolwiek pytań bądź wątpliwości chętnie udzielimy porady.
Zastosowanie:
Toczenie i szlifowanie obrabianych przedmiotów o okrągłych kształtach
Obróbka czoła, średnicy wewnętrznej i zewnętrznej możliwa jest oddzielnie, lub w trakcie jednej operacji
Część opakowania:
Uchwyt
Klucz przełączający
Certyfikat
Instrukcja obsługi
Parametry
Numer katalogowy
D (mm)
H (mm)
D1 (mm)
E (mm)
F (mm)
Masa (kg)
Liczba biegunów
NEOS130
130
57
15
-
100
5
10
NEOS150
150
57
15
80
120
7,3
10
NEOS200
200
57
20
110
180
13
12
NEOS250
250
70
30
140
220
25
16
NEOS300
300
73
38
180
260
37
16
NEOS350
350
73
40
220
300
49
20
NEOS400
400
74
40
260
340
68
20
NEOS500
500
78
50
300
400
109
24
NEOS600
600
78
90
350
450
172
30
NEOS700
700
78
90
350
450
234
30
NEOS800
800
110
100
400
700
420
30
Szczegółowy opis:
Po latach doświadczeń z naszymi najwyższej jakości magnesami trwałymi Neolift, Walmag przedstawia nowy produkt do codziennego przenoszenia stali. Spędziliśmy wiele lat, aby stworzyć zupełnie nową koncepcję przyszłego stałego magnesu podnoszącego.
Unikalne cechy:
Funkcja Load Test:Największą zmianą jest nowa opcja testu obciążenia. Nasze unikalne rozwiązanie techniczne w postaci pozycji testowej, z której można skorzystać, gdy nie ma pewności, czy można wykonać w pełni bezpieczne podnoszenie w przypadku nieregularnego materiału, szczeliny powietrznej, cienkiej ściany, większych wymiarów, nieznanej jakości materiału itp.
Górna pozycja uchwytu: Kolejnym znaczącym ulepszeniem Revolift jest "górna pozycja uchwytu" bliżej górnej części magnesu. Ta konstrukcja stawia nas przed konkurencją. Pierwszą korzyścią jest lepsza ergonomia, ponieważ uchwyt znajduje się w bliższym zasięgu. Drugą korzyścią jest dwukrotna średnia poprawa sięgania w dół do profilu H lub U, nadal umożliwiająca zablokowanie uchwytu w pozycji ON lub OFF.
Lepsza ergonomia: Na podstawie wielu opinii i tysięcy usług stwierdziliśmy, że nasz materiał i kształt uchwytu wymagają poprawy. Wprowadzamy masywny aluminiowy stożek, który będzie lepiej pasował do dłoni, wyeliminuje poślizg podczas ciągnięcia uchwytu i będzie trwał wiecznie w porównaniu z kruchym plastikowym uchwytem.
Proste etykiety bezpieczeństwa: Całkowicie przeredagowaliśmy informacje dotyczące bezpieczeństwa dotyczące różnych parametrów materiału i jasno opisaliśmy wpływ grubości materiału oraz szczeliny powietrznej / jakości powierzchni na bezpieczny udźwig. Przeprowadzono testy siły odspajania, aby odwzorować wydajność Revolift, która jest znacznie lepsza niż w naszym poprzednim modelu. Wierzymy, że nie może być teraz łatwiej zrozumieć, jakie rzeczy wpływają na bezpieczne podnoszenie.
Zintegrowany chip NFC: Nasze motto Smart & Safe zyskuje kolejny wymiar dzięki Revolift. Wdrożyliśmy technologię chipów NFC, aby poprowadzić dowolny smartfon do e-wersji unikalnego protokołu testowego dla numeru seryjnego naszego magnesu Revolift. Jeśli chcesz zobaczyć aktualny certyfikat testu, po prostu dotknij tagu NFC telefonem, aby przejrzeć opcje serwisowe.
Instrukcja obsługi online:Inną inteligentną i praktyczną opcją jest kod QR na naszej etykiecie. Prowadzi on do instrukcji obsługi konkretnego typu Revolift. Teraz operator może w dowolnym momencie zapoznać się z pełną wersją szczegółowej instrukcji, która opisuje prawie każde ryzyko, którego należy unikać podczas korzystania z magnesu podnoszącego.
Przywieszki odporne na zarysowania: Odporne na zarysowania, wytrzymałe etykiety ze specjalnego materiału epoksydowego zapewniają wysoką czytelność informacji przez znacznie dłuższy czas niż zwykłe etykiety innych marek.
Istotne parametry:
Zastosowanie: Podnoszenie
Technologia: Permanentny
Udźwig dla materiału płaskiego: do 2000 kg
Udźwig dla materiału okrągłego: do 1000 kg
Temperatura: maks. 80°C
Wskaźnik bezpieczeństwa: 3+ (zgodnie z EN 13155)
Zastosowanie:
Manipulacja płaskimi, okrągłymi, a także walcowymi obrabianymi przedmiotami
Podnoszenie profili i blach
Część opakowania:
Magnes z etykietą ze zintegrowanym chipem NFC
Plakat bezpieczeństwa
Certyfikat
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Średnica ucha (mm)
Masa (kg)
Udźwig dla materiału płaskiego (kg)
Udźwig dla materiału okrągłego (kg)
Min/maks średnia (mm)
REVO150
60
97
123
10
3,1
150
65
50/95
REVO300
100
152
180
16
10,4
300
150
62/197
REVO600
120
246
184
20
20,6
600
300
95/230
REVO1000
146
305,5
241
20
40
1000
500
90/299
REVO2000
165
492
285
20
98,7
2000
1000
160/300
Szczegółowy opis:
Magnes Neo łatwo manipuluje płaskimi, lecz także okrągłymi i walcowymi ładunkami z naciskiem na bezpieczeństwo i wygodę. Każdy pojedynczy magnes testujemy pod kątem siły zrywającej ze szczeliną powietrzną, symulując w ten sposób warunki panujące podczas realnej eksploatacji.
Korpus magnesu jest wysoce odporny na uszkodzenia mechaniczne, łożyska są zabezpieczone, zatem ich żywotność jest dłuższa. Magnes posiada uniwersalne ucho do łatwego podwieszania. Magnes umożliwia manipulację ładunkami o temperaturze nieprzekraczającej 80°C.
Istotne parametry:
Zastosowanie: Podnoszenie
Technologia: Permanentny
Udźwig dla materiału płaskiego: do 2000 kg
Udźwig dla materiału okrągłego: do 1000 kg
Temperatura: maks. 80°C
Wskaźnik bezpieczeństwa: 3+ (zgodnie z EN 13155)
Zastosowanie:
Manipulacja płaskimi, okrągłymi, a także walcowymi obrabianymi przedmiotami
Podnoszenie profili i blach
Część opakowania:
Magnes z tabliczką
Instrukcja obsługi
Certyfikat
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Średnica ucha (mm)
Masa (kg)
Udźwig dla materiału płaskiego (kg)
Udźwig dla materiału okrągłego (kg)
Min/maks średnia (mm)
NEOL150
60
93
120
10
3
150
65
50/100
NEOL300
100
152
180
16
10
300
150
60/200
NEOL600
120
246
180
20
21
600
300
65/270
NEOL1000
146
306
236
20
40
1000
500
100/300
NEOL1500
165
374
273
20
69
1500
750
150/350
NEOL2000
165
478
273
20
90
2000
1000
150/350
Szczegółowy opis:
Neomill Compact paleta to magnetyczna płyta mocująca, która posiada solidną i wodoodporną konstrukcję. Wytrzymałość oraz mocne magnesy neodymowe predestynują ją do mocowania obrabianych przedmiotów podczas najbardziej wymagających zastosowań obróbczych, jak na przykład wymagające i szybkie frezowanie.
Wszechstronność uchwytu umożliwia większa płyta biegunowa z poprzecznym podziałem biegunów, która dzięki swojej sile przytrzymującej doskonale umocuje małe, lecz także duże elementy. Opcjonalnie można uchwyt wyposażyć w praktyczne pochwyty, dzięki którym uchwyt łatwo przemieścisz do innej maszyny, ewentualnie do stołu do operacji przygotowawczych poza maszyną.
Istotne parametry:
Zastosowanie: Frezowanie, szlifowanie na płasko
Technologia: Permanentny
Siła mocująca: 160 N/cm2
Rozmiar min. obrabianego przedmiotu: 25 x 25 x 6 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 10 mm
Podziałka biegunowa: T15 11 + +4 mm (stal/epoksyd)
Gwarancja: 2 lata
Część opakowania:
Uchwyt magnetyczny
Instrukcja obsługi
Klucz przełączający
Zastosowanie:
Mocowanie od małych aż po obrabiane przedmioty o dużych wymiarach
Średnio wymagające i szybkie frezowanie
Wymagające szlifowanie na płasko
Pięcioosiowa obróbka
Obróbka elektroerozyjna EDM
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Masa (kg)
NEOMC240240
240
240
50
21
NEOMC280280
280
280
50
28
NEOMC320320
320
320
50
37
Szczegółowy opis:
Sztywne nabiegunniki stanowią przydatne i tanie narzędzie w mało seryjnych produkcjach, kiedy istnieje potrzeba podniesienia przedmiotu w taki sposób, by możliwa była obróbka z 5 stron oraz by nie doszło do uszkodzenia uchwytu. W ten sposób uzyskasz bardziej wydajną produkcję, ponieważ łatwo przymocujesz obrabiane przedmioty o nierównej powierzchni lub nieregularnym kształcie, zachowując maksymalną siłę mocującą. Jednocześnie wyeliminujesz niepożądane szczeliny powietrzne. Montaż lub przegrupowanie nasadek jest proste dzięki kilku kołkom pozycyjnym lub zintegrowanym śrubom. Nasadki posiadają gwint w celu łatwego montażu lub przegrupowania na uchwycie przy pomocy śrub M8.
Szczegółowy opis:
Permanentny uchwyt magnetyczny Neomicro idealnie nadaje się do szlifowania precyzyjnego małych, cienkich, lecz także dużych elementów lub do obróbki elektroerozyjnej. Neomicro ma wodoszczelną konstrukcję, można go chłodzić roztworem i zanurzyć w cieczy dielektrycznej. Górna płyta biegunowa złożona z płytek mosiężnych i stalowych gwarantuje wysoką stabilność, precyzję i skuteczność mocowania dzięki maksymalnej koncentracji siły magnetycznej na powierzchni obrabianego przedmiotu.
Długą żywotność gwarantuje płyta biegunowa z limitem przeszlifowania do 7 mm.
Istotne parametry:
Zastosowanie: Szlifowanie, EDM
Technologia: Permanentny
Siła mocująca: 100 N/cm2
Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 7 mm
Podziałka biegunowa: T1,9 1,4 + 0,5 mm - stal/mosiądz
Gwarancja: 2 lata
Zastosowanie:
Szlifowanie precyzyjne na płasko, zarówno małych i cienkich, jak też dużych elementów
Możliwość zastosowania także do obróbki elektroerozyjnej (EDM)
Część opakowania:
Uchwyt
Komplet mocowników
Klucz przełączający
Certyfikat
Tylne i boczne ograniczniki
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Masa (kg)
NEOC100175
100
175
49
7
NEOC100250
100
250
49
10
NEOC130255
130
255
49
13
NEOC150250
150
250
51
15
NEOC150300
150
300
51
18
NEOC150350
150
350
51
22
NEOC150400
150
400
51
25
NEOC150450
150
450
51
28
NEOC200400
200
400
51
34
NEOC200450
200
450
51
37
NEOC200500
200
500
51
41
NEOC200600
200
600
51
49
NEOC250500
250
500
56
56
NEOC300600
300
600
56
81
Szczegółowy opis:
Neomill to permanentna magnetyczna płyta mocująca o unikatowej wodoszczelnej konstrukcji. Korpus (podstawa) wykonany jest z wytrzymałego i sztywnego materiału, a płyta biegunowa z jednego kawałka stali. Klient może zatem gdziekolwiek na płycie biegunowej na przykład przygotować kieszenie i inne pomocnicze modyfikacje do produkcji seryjnej, nie ryzykując przy tym poluzowaniem lub rozpadnięciem się płyty blokowej.
Istotne parametry:
Zastosowanie: Frezowanie
Technologia: Permanentny
Siła mocująca: 160 N/cm2
Rozmiar min. obrabianego przedmiotu: 25 x 25 x 6 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 10 mm
Podziałka biegunowa: T15 11 + 4 mm - stal/epoksyd (opcjonalnie mosiądz)
Gwarancja: 2 lata
Zastosowanie:
Frezowanie
Wiercenie
Struganie
Szlifowanie zgrubne
Część opakowania:
Uchwyt
Listwy ograniczające
Komplet mocowników
Klucz przełączający
Instrukcja obsługi
Parametry
Nemer katalogowy
W (mm)
L (mm)
H (mm)
Masa (kg)
NEOMC150250
150
250
50
14
NEOMC150450
150
450
50
25
NEOMC200400
200
400
55
33
NEOMC200500
200
500
55
41
NEOMC200600
200
600
55
49
NEOMC250400
250
400
60
45
NEOMC300500
300
500
60
67
NEOMC300600
300
600
60
81
Szczegółowy opis:
Uchwyt magnetyczny Neospark o małej wysokości konstrukcyjnej został opracowany pierwotnie do obróbki elektroerozyjnej, lecz nadaje się też do precyzyjnego szlifowania płaskiego mniejszych przedmiotów. Duża siła przytrzymująca podwójnego magnesu neodymowego gwarantuje stabilność mocowania. Operatorzy uchwytu doceniają bardzo łatwe sterowanie od góry magnesu oraz minimalną konserwację.
Istotne parametry:
Zastosowanie: EDM
Technologia: Permanentny
Siła mocująca: 100 N/cm2
Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 7 mm
Podziałka biegunowa: T1,9 1,4 + 0,5 mm (stal/mosiądz)
Gwarancja: 2 lata
Część opakowania:
Uchwyt magnetyczny
Komplet zacisków
Klucz sześciokątny
Instrukcja obsługi
Zastosowanie:
Obróbka elektroerozyjna EDM
Możliwość zanurzenia w cieczy dielektrycznej
Precyzyjne szlifowanie bardzo małych i cienkich elementów
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
C (mm)
Masa (kg)
NEOK100175
100
175
32
120
5
NEOK130255
130
255
32
200
9
NEOK150150
150
150
35
95
7
NEOK150300
150
300
35
245
13
NEOK150350
150
350
35
295
15
NEOK150450
150
450
35
395
19
NEOK200400
200
400
35
342
23
Szczegółowy opis:
Elektropermanentne magnesy do podnoszenia ładunków Neo EP są profesjonalnym rozwiązaniem w przypadku częstej manipulacji. Nie wymaga przy tym dużego wysiłku podczas montażu, bowiem za pomocą dostarczanego kabla zasilającego można go łatwo podłączyć do zwykłej sieci elektrycznej. Po aktywacji prądem elektrycznym ładunek trzymany jest przez magnesy trwałe bez konieczności kolejnej dostawy prądu. Sterowanie elektryczne za pomocą przycisków umożliwia operatorowi włączanie urządzenia bez wysiłku fizycznego, nawet w trudno dostępnych miejscach.
Z wybieralnym sterowaniem zdalnym Neo EP może być sterowany z ziemi, a także z kabiny dźwigu. Do podnoszenia pojedynczych blach, jako funkcja wybieralna, może zostać wbudowana regulacja siły magnesu.
Istotne parametry:
Zastosowanie: Podnoszenie
Technologia: Elektropermanentny
Udźwig dla materiału płaskiego: do 4000 kg
Temperatura: maks. 80 °C
Cykl pracy: 100 %
Wskaźnik bezpieczeństwa: 3:1
Gwarancja: 2 lata
Zastosowanie:
NEOSQ300 - manipulacja mniejszymi elementami z produkcji seryjnej, docinkami, wykówkami lub odlewami
NEOSQ600 - manipulacja dłuższymi elementami i profilami (listwy stalowe, szyny, rurki, belki, pręty) do dalszego podziału na piłach, np. w magazynach hut
NEOSQ1000 - manipulacja grubszymi, wypałkami, narzędziami i docinkami. Odpowiednie dla dużych stołów, gdzie trudno użyć np. magnesów permanentnych z serii NEO
NEOSQ4000 - manipulacja dużymi elementami podczas cięcia plazmą. Panel sterowania został przesunięty na brzeg w celu wygodnego zdejmowania magnesu ze stołu roboczego maszyny
Część opakowania:
Magnes
Certyfikat
Kabel zasilający
Instrukcja obsługi
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Liczba biegunów
Rozmiar biegunów
Siła zrywająca (kN)
Płaszczyzna mocująca (mm)
Masa (kg)
NEOSQ300
164
164
420
4
50 x 50
116 x 116
23
NEOSQ600
95
420
450
6
50 x 50
52 x 372
31
NEOSQ1000
228
228
295
4
80 x 80
172 x 172
39
NEOSQ4000
228
783
295
16
80 x 80
172 x 724
132
Szczegółowy opis:
Neodymax należy do najmocniejszych permanentnych płyt magnetycznych w naszym asortymencie. Duża siła mocująca do 120 N/cm2 pomaga skutecznie mocować elementy podczas obróbki. Spowodowana jest podwójnym neodymowym systemem magnetycznym, który przy zachowaniu małej masy uchwytu potrafi wytworzyć dużą siłę mocującą.
Płyta biegunowa wykonana jest z bardzo wytrzymałego materiału i posiada łączone biegunowanie poprzeczne o rozstawie 5/1/5/1/2/1 mm (stal/stal nierdzewna). Dlatego Neodymax jest odpowiedni do mocowania obrabianych przedmiotów podczas precyzyjnego szlifowania na płasko, ponieważ mocowanie małych cienkich elementów, a także znacznie większych komponentów, nie stanowi problemu. Uchwytu można też użyć do lekkich operacji frezarskich.
Dzięki konstrukcji wodoszczelnej, uchwyt można zanurzyć w cieczy dielektrycznej podczas obróbki EDM.
Istotne parametry:
Zastosowanie: Frezowanie, szlifowanie, EDM
Technologia: Permanentny
Siła mocująca: 120 N/cm2
Rozmiar min. obrabianego przedmiotu: 10 x 10 x 5 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 6 mm
Podziałka biegunowa: 15 mm, dalej złagodzono 5/1/5/1/2/1 stal/nierdzewna
Gwarancja: 2 lata
Część opakowania:
Uchwyt magnetyczny
Tylne i boczne ograniczniki
Komplet zacisków
Klucz imbusowy
Instrukcja obsługi
Zastosowanie:
Precyzyjne szlifowanie od małych i cienkich elementów aż po duże komponenty
Lekkie frezowanie powierzchniowe
Można zanurzyć w cieczy dielektrycznej
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Masa (kg)
NEOD150300
150
300
54
20
NEOD150450
150
450
54
30
NEOD200450
200
450
54
40
NEOD250380
250
380
56
40
NEOD300600
300
600
56
78
Szczegółowy opis:
Ramię podnośnikowe Neo HV jest w połączeniu z magnesem do podnoszenia ciężarów Neo uniwersalnym pomocnikiem podczas manipulacji ładunkami z pozycji poziomej do pionowej i na odwrót.
Jeśli na palecie leży na przykład arkusz, a Ty potrzebujesz go przenieść do tokarki, musisz zazwyczaj użyć łańcuchów, zacisków i zaangażować co najmniej dwie osoby. Dzięki ramieniu podnośnikowemu wyposażonemu w permanentny magnes do podnoszenia ładunków Neo, zaoszczędzisz energię ludzi i podniesiesz wydajność pracy.
Istotne parametry:
Zastosowanie: Podnoszenie
Technologia: Permanentne
Udźwig dla materiału płaskiego: do 1000 kg
Wskaźnik bezpieczeństwa: 3:1
Gwarancja: 2 lata
Informacje uzupełniające:
Magnes do podnoszenia ładunków nie jest częścią dostawy.
Zastosowanie:
Do manipulowania obrabianymi przedmiotami w poziomych centrach obróbczych i tokarkach
Część opakowania:
Ramię podnośnikowe
Certyfikat
Instrukcja obsługi
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Udźwig (kg)
Szerokość obrabianego przedmiotu (mm)
Masa bez magnesu (kg)
LARM250
210
958
244
250
300-800
16
LARM500
210
1158
244
500
300-1000
20
LARM1000
210
1211
297
1000
300-1000
33
Szczegółowy opis:Permanentny uchwyt magnetyczny Neomicro paleta idealnie nadaje się do szlifowania precyzyjnego oraz obróbki elektroerozyjnej elementów małych i cienkich elementów, a także dużych. Posiada niską, wodoszczelną konstrukcję, można go chłodzić roztworem i zanurzać w cieczy dielektrycznej. Górna płyta biegunowa składająca się z płyt mosiężnych i stalowych gwarantuje wysoką stabilność i precyzję. Mechanizm przełączania ze stopniowym narastaniem umożliwia nie tylko regulację siły mocującej, lecz także wysokości pola magnetycznego. Minimalizuje w ten sposób wpływ pola magnetycznego na elektrodę narzędziową podczas obróbki elektroerozyjnej.
Istotne parametry:
Zastosowanie: Szlifowanie, EDM
Technologia: Permanentny
Siła mocująca: 100 N/cm2
Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 7 mm
Podziałka biegunowa: T1,9 1,4 + 0,5 mm - stal/mosiądz
Gwarancja: 2 lata
Zastosowanie:
Szlifowanie precyzyjne na płasko, zarówno małych i cienkich, jak też dużych elementów
Możliwość zastosowania także do obróbki elektroerozyjnej (EDM)
Część opakowania:
Uchwyt magnetyczny
Klucz przełączający
Ograniczniki boczne
Instrukcja obsługi
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Masa (kg)
NEOC240240P
240
240
63,5
21,5
NEOC2802800P
280
280
63,5
29
NEOC320320P
320
320
63,5
38
Szczegółowy opis:
Maxgrip to doskonałe narzędzie do mocowania różnych kształtów obrabianych przedmiotów podczas szlifowania. Jest też pomocny podczas toczenia. Możliwość płynnej regulacji siły mocującej ułatwia bardzo środkowanie. Niskie i bardzo stabilne pole magnetyczne umożliwia sztywne i stabilne mocowanie również stosunkowo małych i cienkich obrabianych przedmiotów. Górna płyta biegunowa uchwytu jest wykonana z jednego masywnego kawałka, zatem nie ma ryzyka przedostania się żadnego płynu chłodzącego do korpusu magnesu. Wysoki limit przeszlifowania stanowi gwarancję jej bardzo długiej żywotności.
Istotne parametry:
Zastosowanie: Toczenie, szlifowanie na okrągło
Technologia: Permanentna
Średnica uchwytu: od 200 mm
Siła mocująca: do 160 N /cm2
Biegunowanie: Równoległe
Średnica min. obrabianego przedmiotu: 40 x 8 mm
Limit przeszlifowania: 10 mm
Podziałka biegunowa: T15 11 + 4 mm (stal/epoksyd)
Gwarancja: 2 lata
Zastosowanie:
Mocowanie obrabianych przedmiotów podczas toczenia i szlifowania na okrągło
Część opakowania:
Uchwyt magnetyczny
Klucz zapadkowy
Instrukcja obsługi
Parametry:
Numer katalogowy
D (mm)
H (mm)
G (mm)
D1 (mm)
Masa (kg)
MAXGRIP200
200
57
5
60
15
MAXGRIP250
250
57
5
80
22
MAXGRIP300
300
57
6
150
32
MAXGRIP350
350
57
6
170
43
MAXGRIP400
400
57
8
200
56
Szczegółowy opis:
Permanentny, okrągły uchwyt magnetyczny Neogrip został specjalnie skonstruowany przede wszystkim do mocowania bardzo cienkich i małych elementów, jak na przykład płaskie obrabiane przedmioty, profile, itp. Podoła jednak także mocowaniu większych obrabianych przedmiotów, dlatego jest uniwersalną pomocą w każdym zakładzie produkcyjnym.
Podwójny neodymowy system magnetyczny gwarantuje podczas mocowania znaczną siłę przytrzymującą, która zapewnia stabilność obrabianego przedmiotu podczas obróbki. Dzięki temu uzyskasz precyzyjne wyniki.
Istotne parametry:
Zastosowanie: Szlifowanie na okrągło
Technologia: Permanentny
Siła mocująca: 80 N/cm2
Średnica min. obrabianego przedmiotu: 35 x 5 mm
Biegunowanie: Poprzeczne
Limit przeszlifowania: 7 mm
Podziałka biegunowa: T11 8 + 3 mm (stal/mosiądz)
Gwarancja: 2 lata
Część opakowania:
Uchwyt magnetyczny
Klucz przełączający
Instrukcja obsługi
Zastosowanie:
Szlifowanie wykończeniowe na okrągło
Szlifowanie na okrągło, na sucho, a także z emulsją chłodzącą
Pomoc dla różnych mechanicznych stanowisk pracy
Parametry
Numer katalogowy
D (mm)
H (mm)
E (mm)
Masa (kg)
NEOG100
100
51
86
3
NEOG130
130
51
120
5
NEOG150
150
51
137
7
NEOG200
200
51
182
12
Szczegółowy opis:

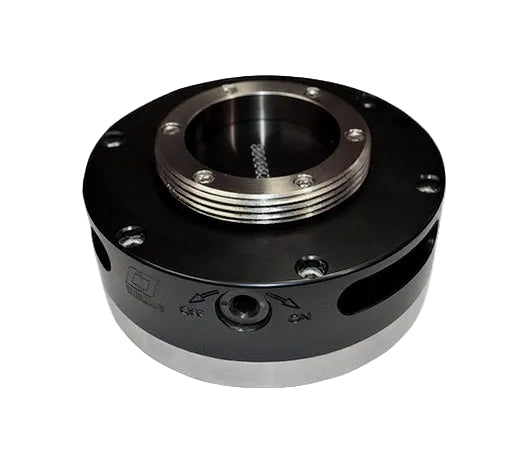

Permanentna podstawa magnetyczna jest przystosowania do mocowania urządzeń pomiarowych 3D (ramiona pomiarowe, itd.). Jest kompatybilna z urządzeniami pomiarowymi renomowanych producentów (FARO, Hexagon, itd.).
Istotne parametry:
Technologia: Akcesoria
Zastosowanie: Permanentna
Średnica uchwytu: 150 mm
Siła mocująca: do 140 N/cm2
Biegunowanie: Promieniowe
Gwarancja: 2 lata
Zastosowanie:

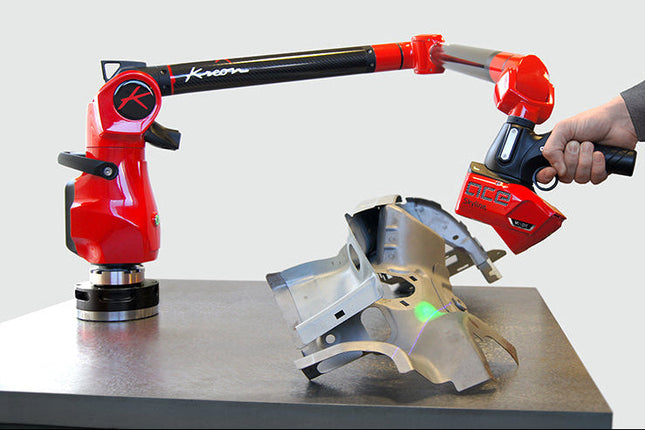

Akcesoria do przenośnych ramion pomiarowych są przeznaczone do wysoce precyzyjnych pomiarów wykonywanych za pomocą sond dotykowych
Uchwyt magnetyczny do skanera laserowego
Część opakowania:
Uchwyt magnetyczny
Klucz przełączający
Certyfikat
Instrukcja obsługi
Parametry:
Numer katalogowy
D (mm)
H (mm)
Masa (kg)
Macierz
MZPM150
150
73
4,95
89 mm x 8 UNC - 2A
Szczegółowy opis:
Chwytaki magnetyczne z serii MC to przydatne narzędzia, dzięki którym łatwiej zdejmiesz ciężkie i trudne do pochwycenia ładunki, jak na przykład blachy, arkusze i inne stalowe przedmioty. Dzięki bardzo malej masie możesz je mieć cały czas pod ręką, osiągając w ten sposób wyższą efektywność pracy.
Solidne wykonanie z utwardzonego tworzywa sztucznego lub metalu gwarantuje bardzo długą żywotność. Chwytaki magnetyczne powodują, że nie masz dodatkowych kosztów eksploatacji.
Istotne parametry:
Zastosowanie: Podnoszenie
Technologia: Permanentny
Udźwig dla materiału płaskiego: do 90 kg
Gwarancja: 2 lata
Informacje uzupełniające:
Magnesy ręczne służą wyłącznie do ręcznej manipulacji ładunkami. Jakiekolwiek podwieszenie (na haku dźwigu, na konstrukcji, na pręcie, itp.) jest niedopuszczalne i może prowadzić do uszkodzenia chwytaka lub obrażeń obsługującej osoby. Podczas manipulacji magnesem ręcznym zawsze stosuj środki ochronne.
Zastosowanie:
Łatwe ręczne podnoszenie ciężkich i trudnych do pochwycenia ładunków
Manipulacja ręczna ładunkami takimi, jak blachy, wypałki oraz inne stalowe przedmioty
Odpowiednie np. do zdejmowania pojedynczych blach z wiązki
Część opakowania:
Chwytak magnetyczny
Instrukcja obsługi
Parametry
Numer katalogowy
W (mm)
L (mm)
H (mm)
Maks. siła podnoszenia/przesuwania (kg)
Masa (kg)
MC-2
150
160
27
60/35
1,4
MC-2S
160
230
24
90/80
2,9
Szczegółowy opis:
Niektóre materiały po ekspozycji na działanie pola magnetycznego utrzymują magnetyzm resztkowy - wszystko zależy od rozmiaru obrabianego przedmiotu oraz rodzaju materiału. W celu usunięcia tego niepożądanego magnetyzmu resztkowego przedmioty muszą być poddane działaniu zmiennego pola magnetycznego, które eliminuje go do najniższej możliwej wartości. Jeśli chodzi o duże elementy oraz obrabiane przedmioty, do demagnetyzacji można zastosować lekki demagnetyzer ręczny serii HD, który obsługuje się w prosty sposób i łatwo go przenieść. Oferujemy demagnetyzer ręczny w dwóch wykonaniach, w zależności od grubości i wymiarów obrabianego przedmiotu, który trzeba rozmagnesować. HD1 jest przeznaczony do mniejszych i cieńszych elementów, zaś HD2 do większych i grubszych obrabianych przedmiotów lub narzędzi.
Istotne parametry:
Zastosowanie: Demagnetyzacja
Technologia: Elektro
Cykl pracy: 50 %
Czas pracy/eksploatacji: 10 min.
Głębia pola rozmagnesowującego: do 30 mm
Zasilanie: 230 V / 50-60 Hz (na żądanie także 110 V)
Gwarancja: 2 lata
Zastosowanie:
Szybka demagnetyzacja mobilna małych i dużych lub złożonych elementów
Maksymalny czas pracy: 10 minut
Część opakowania:
Demagnetyzer
Certyfikat inspekcyjny
Instrukcja obsługi
Parametry:
Numer katalogowy
Aktywny obszar (mm)
Pobór mocy (VA)
Głębia pola rozmag. (mm)
Masa (kg)
HD2
105 x 95
350
maks. 40
2,2
„Firma Sonicam współpracuje z firmą Walmag od 2011 roku, aby dzięki jej uchwytom magnetycznym zapewnić doskonałe i bezpieczne mocowanie form dla przemysłu szklarskiego na naszych maszynach polerskich. Dzięki solidnym i niezawodnym produktom gwarantujemy naszym klientom pełne zadowolenie.”
Jako jedna z niewielu firm na rynku prowadzimy kompleksowy serwis, regenerację i naprawy wszystkich naszych produktów. Nie odmówimy również przeglądu i testowania produktów innych marek. Naszym celem jest, aby nasze systemy magnetyczne służyły Państwu jak najdłużej. Dlatego prowadzimy profesjonalny serwis gwarancyjny i pogwarancyjny, naprawy i regenerację wszystkich technologii oraz szkolenia obsługi.
