Soustružení

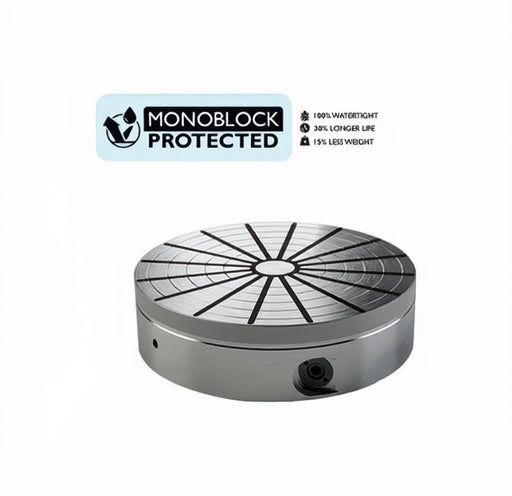

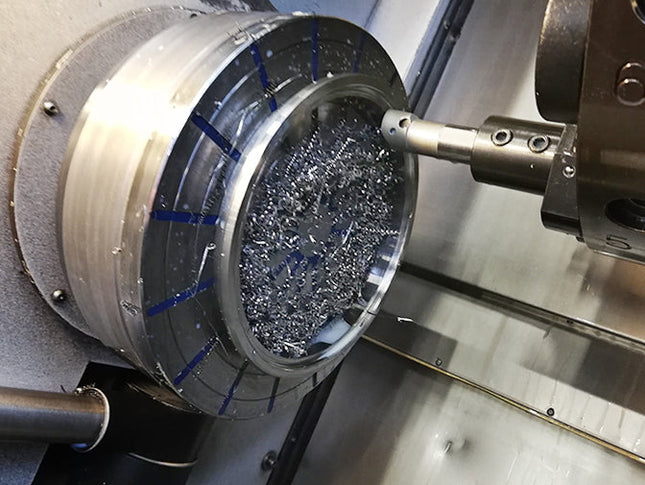

Alustar představuje odlehčenou variantu kruhových permanentních upínačů určenou pro soustružení a broušení na kulato. Hliníkové tělo výrazně snižuje hmotnost upínače, aniž by byl omezen výkon magnetického systému nebo spolehlivost upnutí. Radiální pólování je optimalizováno pro upínání rotačních součástí a poskytuje volný přístup k čelu, vnitřnímu i vnějšímu průměru obrobku během obrábění. Díky tomu lze řadu operací provést bez nutnosti přeupnutí dílce. Patentovaný šnekový samosvorný mechanismus umožňuje plynulou regulaci upínací síly v rozsahu 10 až 100 %. To usnadňuje centrování obrobku před obráběním a současně zajišťuje bezpečné zajištění nastavené upínací síly během provozu. Obrobek lze nejprve vycentrovat při snížené upínací síle a následně bezpečně upnout na plný výkon magnetu. Kompaktní pólová deska z jednoho kusu oceli, výkonný neodymový magnetický systém a konstrukce Monoblock Protected zajišťují dlouhou životnost a spolehlivý provoz i v náročných průmyslových podmínkách. DŮLEŽITÉ PARAMETRY Určení: soustružení a broušení na kulato Technologie: permanentní magnet Upínací síla: až 140 N/cm² Pólování: radiální Regulace upínací síly: 10-100 % Limit přebroušení: 5 mm Konstrukce: Monoblock Protected Záruka: 2 roky POUŽITÍ Soustružení rotačních obrobků Broušení na kulato Obrábění čela, vnitřního i vnějšího průměru Kusová i sériová výroba Výroba přírub, pouzder, kroužků a dalších rotačních součástí DOPLŇUJÍCÍ INFORMACE Na přání lze upínač dodat se středovým vrtáním, průchozím středovým otvorem, přesnou středicí dírou, přídavnou pólovou deskou, pólovou deskou s T-drážkami nebo sestavou pólových nástavců. Díky těmto úpravám lze upínač přizpůsobit konkrétním požadavkům obrábění a způsobu upnutí obrobku. Součást balení: Magnetický upínač Ráčnový klíč Návod k obsluze Parametry: Katalogové číslo D (mm) H (mm) D1 (mm) E (mm) F (mm) Hmotnost (kg) ALUS20D200 200 79 20 110 180 11,5 ALUS20D250 250 79 30 166 220 18 ALUS20D300 300 82 38 180 260 27 ALUS20D350 350 82 40 220 300 36 ALUS20D400 400 84 40 260 340 47 ALUS30D500 500 109 50 330 400 98 ALUS30D600 600 109 90 350 450 142

Číst více méně

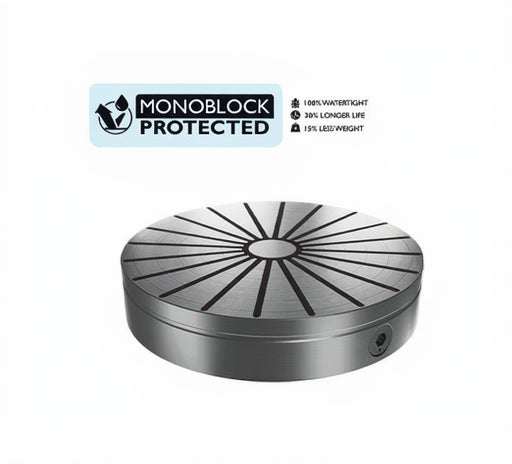

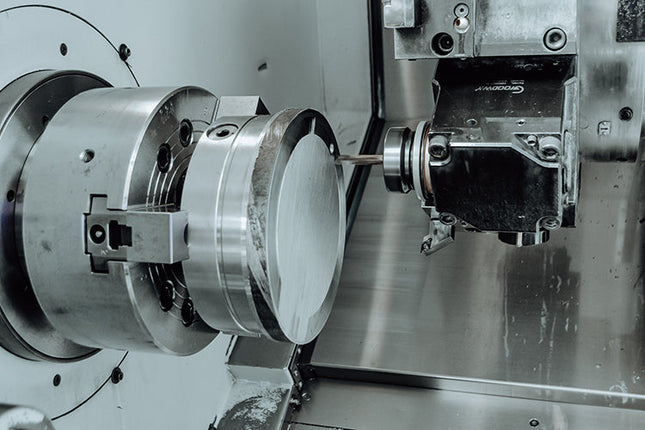

Neostar je permanentní magnetický upínač navržený pro upínání kruhových obrobků při soustružení a broušení na kulato. Radiální pólování vytváří optimální rozložení magnetického pole pro rotační dílce a umožňuje efektivní obrábění při zachování vysoké stability upnutí. Díky konstrukci pólové desky lze v jedné operaci obrábět čelo, vnitřní i vnější průměr obrobku bez nutnosti opětovného upínání. To zkracuje výrobní čas a přispívá k vyšší přesnosti obrábění. Výkonný dvojitý neodymový magnetický systém poskytuje vysokou upínací sílu při zachování kompaktních rozměrů upínače. Monoblock Protected konstrukce z jednoho kusu oceli zajišťuje dlouhou životnost a vysokou odolnost v průmyslovém provozu. Důležité parametry: Aplikace: Soustružení a broušení na kulato Technologie: Permanentní magnet Upínací síla: až 140 N/cm² Pólování: Radiální Limit přebroušení: 5 mm Monoblock Protected konstrukce Záruka: 2 roky Doplňující informace: Pro specifické aplikace lze upínač vybavit středovým vrtáním, přídavnou pólovou deskou, T-drážkami nebo sestavou pólových nástavců. Díky tomu lze upínač přizpůsobit konkrétním požadavkům obrábění i způsobu upnutí obrobku. Použití: Soustružení kruhových obrobků Broušení na kulato Obrábění čela, vnitřního i vnějšího průměru Kusová i sériová výroba Výroba přírub, kroužků a rotačních součástí Součást balení: Upínač Přepínací klíč Certifikát Návod k obsluze Parametry Katalogové číslo D (mm) H (mm) D1 (mm) E (mm) F (mm) Hmotnost (kg) Počet pólů NEOS130 130 57 15 - 100 5 10 NEOS150 150 57 15 80 120 7,3 10 NEOS200 200 57 20 110 180 13 12 NEOS250 250 70 30 140 220 25 16 NEOS300 300 73 38 180 260 37 16 NEOS350 350 73 40 220 300 49 20 NEOS400 400 74 40 260 340 68 20 NEOS500 500 78 50 300 400 109 24 NEOS600 600 78 90 350 450 172 30 NEOS700 700 78 90 350 450 234 30 NEOS800 800 110 100 400 700 420 30

Číst více méně

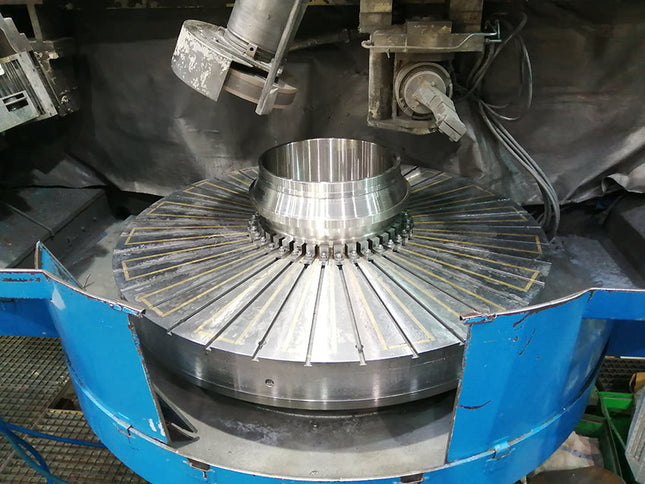

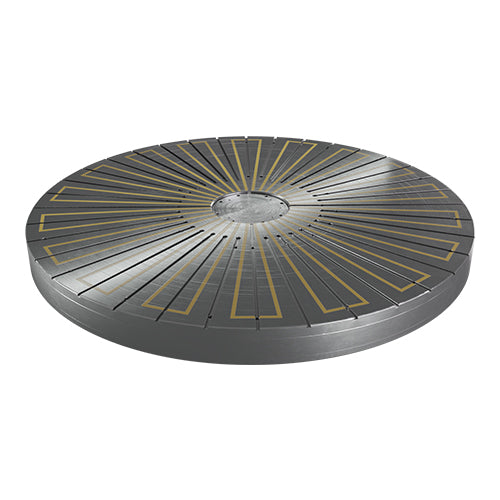

Circu EM je elektromagnetický upínač navržený pro obrábění rotačních obrobků při kruhovém broušení a soustružení. Radiální uspořádání pólů vytváří optimální rozložení magnetického pole pro kruhové dílce a zajišťuje jejich stabilní upnutí během obrábění. Možnost regulace upínací síly usnadňuje centrování obrobku a umožňuje bezpečné upínání i tenkostěnných součástí citlivých na deformaci. Díky tomu je upínač vhodný pro široké spektrum aplikací od těžkých rotačních dílců až po přesné broušení tenkých komponentů. Na přání lze upínač dodat s pólovou deskou opatřenou T-drážkami pro použití pólových nástavců. Tím vzniká volný přístup k čelu, vnitřnímu i vnějšímu průměru obrobku a rozšiřují se možnosti obrábění v jednom upnutí. Důležité parametry: Určení: Kruhové broušení a soustružení Technologie: Elektromagnetická Upínací síla: 120 N/cm² Pólování: Radiální Limit přebroušení: 8 mm Napájení: 110 V DC Záruka: 2 roky Použití: Kruhové broušení Soustružení rotačních dílců Obrábění ložiskových kroužků a pouzder Broušení pilových kotoučů Upínání tenkostěnných kruhových součástí Obrábění vnitřních i vnějších průměrů Doplňující informace: Na přání lze upínač dodat s pólovou deskou opatřenou T-drážkami pro použití pólových nástavců. Toto řešení umožňuje lepší přístup k obrobku, obrábění vnitřních i vnějších průměrů a v některých aplikacích také vrtání skrz obrobek. Připojení upínače lze řešit prostřednictvím sběrného kroužku ve vřetenu stroje nebo konektorem přímo na těle upínače. Katalogové číslo D (mm) H (mm) Hmotnost (kg) Napětí (V) Circu EM 400 400 90 76 110 Circu EM 500 500 90 120 110 Circu EM 600 600 100 195 110 Circu EM 700 700 100 265 110 Circu EM 800 800 100 365 110 Circu EM 1000 1000 100 550 110 Circu EM 1250 1250 123 990 110 Circu EM 1500 1500 120 1550 110

Číst více méně

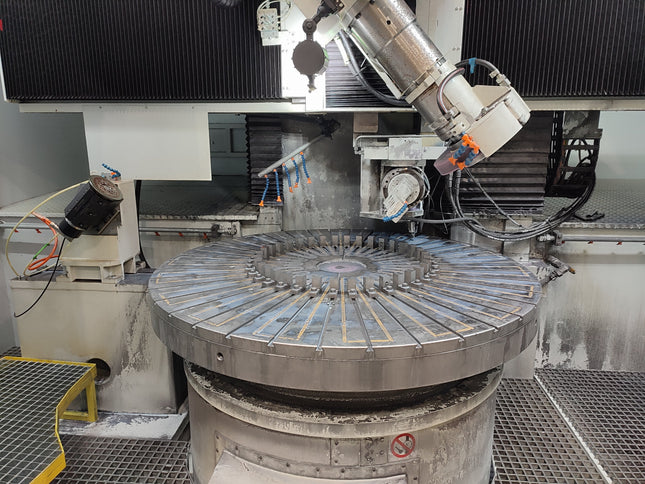

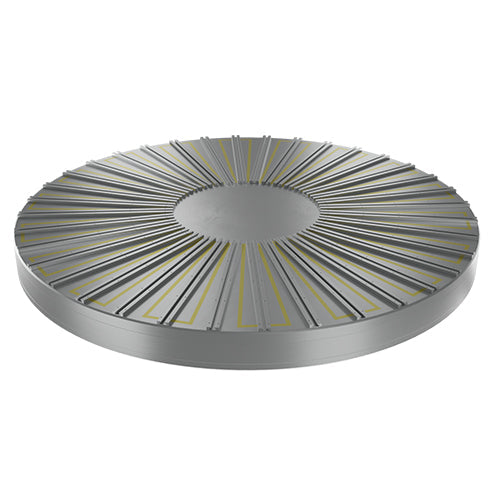

Circu EP je elektropermanentní magnetický upínač navržený pro kruhové broušení, soustružení a další obráběcí operace rotačních součástí. Radiální pólování vytváří optimální rozložení magnetického pole pro kruhové a válcové obrobky, jako jsou ložiskové kroužky, mezikruží, pouzdra nebo příruby. Elektropermanentní technologie kombinuje vysokou upínací sílu s minimální spotřebou elektrické energie. Po aktivaci není nutné trvalé napájení, nedochází k zahřívání upínače a zachovává se vysoká rozměrová stabilita během obrábění. Pomocí řídicí jednotky lze regulovat upínací sílu podle typu materiálu a požadavků aplikace. Současně je možné provádět rychlou a účinnou demagnetizaci obrobků po dokončení obrábění. Důležité parametry: Aplikace: Kruhové broušení a soustružení Technologie: Elektropermanentní Pólování: Radiální Limit přebroušení: 8 mm Záruka: 2 roky Doplňující informace: Na přání lze upínač dodat s pólovou deskou opatřenou T-drážkami pro použití pólových nástavců. Řídicí jednotku lze naprogramovat pro různé typy obráběných materiálů a optimalizovat tak upínací sílu i proces demagnetizace. Připojení upínače lze realizovat prostřednictvím sběrného kroužku ve vřetenu stroje nebo konektorem umístěným přímo na těle upínače. Použití: Kruhové broušení Soustružení rotačních obrobků Obrábění ložiskových kroužků a pouzder Hrubovací i dokončovací operace Obrábění vnitřních i vnějších průměrů Vertikální brusky a soustruhy Katalogové číslo D (mm) H (mm) Hmotnost (kg) Napětí (V) Circu EP 400 400 90 76 170/340 Circu EP 500 500 90 120 170/340 Circu EP 600 600 100 195 170/340 Circu EP 700 700 100 265 170/340 Circu EP 800 800 100 365 170/340 Circu EP 1000 1000 100 550 170/340 Circu EP 1250 1250 123 990 170/340 Circu EP 1500 1500 120 1550 170/340
