EDM

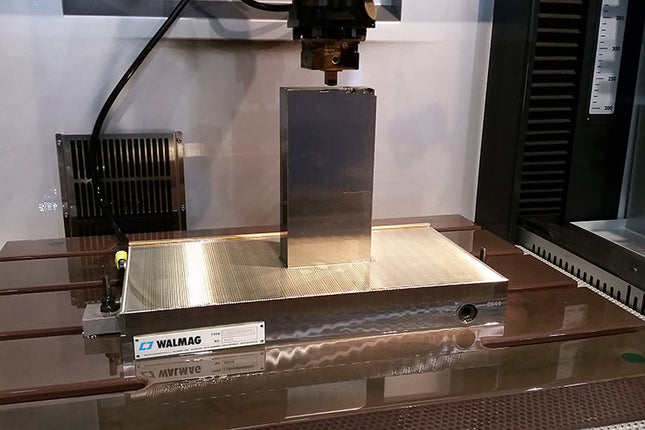

Szczegółowy opis: Permanentny uchwyt magnetyczny Neomicro idealnie nadaje się do szlifowania precyzyjnego małych, cienkich, lecz także dużych elementów lub do obróbki elektroerozyjnej. Neomicro ma wodoszczelną konstrukcję, można go chłodzić roztworem i zanurzyć w cieczy dielektrycznej. Górna płyta biegunowa złożona z płytek mosiężnych i stalowych gwarantuje wysoką stabilność, precyzję i skuteczność mocowania dzięki maksymalnej koncentracji siły magnetycznej na powierzchni obrabianego przedmiotu. Długą żywotność gwarantuje płyta biegunowa z limitem przeszlifowania do 7 mm. Istotne parametry: Zastosowanie: Szlifowanie, EDM Technologia: Permanentny Siła mocująca: 100 N/cm2 Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm Biegunowanie: Poprzeczne Limit przeszlifowania: 7 mm Podziałka biegunowa: T1,9 1,4 + 0,5 mm - stal/mosiądz Gwarancja: 2 lata Zastosowanie: Szlifowanie precyzyjne na płasko, zarówno małych i cienkich, jak też dużych elementów Możliwość zastosowania także do obróbki elektroerozyjnej (EDM) Część opakowania: Uchwyt Komplet mocowników Klucz przełączający Certyfikat Tylne i boczne ograniczniki Parametry Numer katalogowy W (mm) L (mm) H (mm) Masa (kg) NEOC100175 100 175 49 7 NEOC100250 100 250 49 10 NEOC130255 130 255 49 13 NEOC150250 150 250 51 15 NEOC150300 150 300 51 18 NEOC150350 150 350 51 22 NEOC150400 150 400 51 25 NEOC150450 150 450 51 28 NEOC200400 200 400 51 34 NEOC200450 200 450 51 37 NEOC200500 200 500 51 41 NEOC200600 200 600 51 49 NEOC250500 250 500 56 56 NEOC300600 300 600 56 81

Czytać więcej mniej

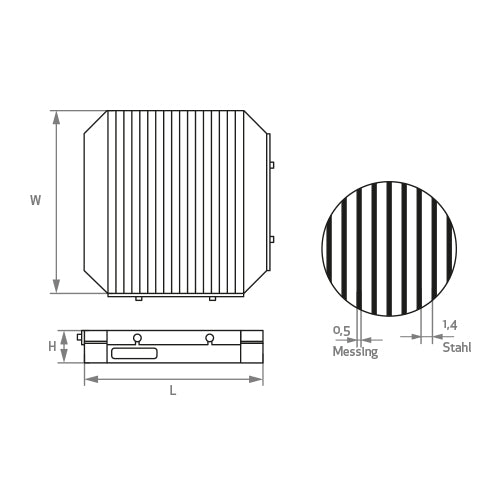

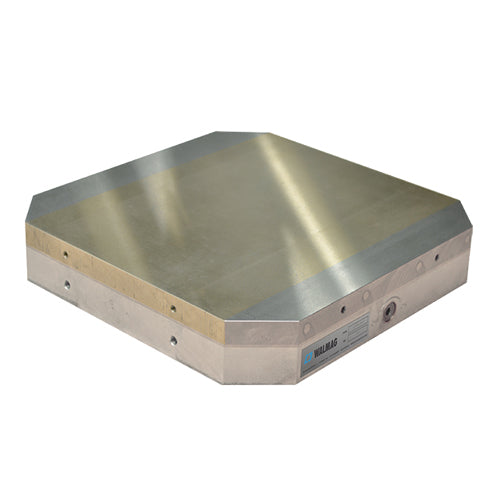

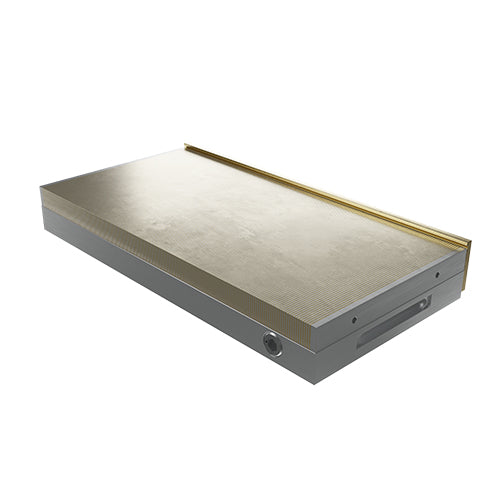

Szczegółowy opis:Permanentny uchwyt magnetyczny Neomicro paleta idealnie nadaje się do szlifowania precyzyjnego oraz obróbki elektroerozyjnej elementów małych i cienkich elementów, a także dużych. Posiada niską, wodoszczelną konstrukcję, można go chłodzić roztworem i zanurzać w cieczy dielektrycznej. Górna płyta biegunowa składająca się z płyt mosiężnych i stalowych gwarantuje wysoką stabilność i precyzję. Mechanizm przełączania ze stopniowym narastaniem umożliwia nie tylko regulację siły mocującej, lecz także wysokości pola magnetycznego. Minimalizuje w ten sposób wpływ pola magnetycznego na elektrodę narzędziową podczas obróbki elektroerozyjnej. Istotne parametry: Zastosowanie: Szlifowanie, EDM Technologia: Permanentny Siła mocująca: 100 N/cm2 Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm Biegunowanie: Poprzeczne Limit przeszlifowania: 7 mm Podziałka biegunowa: T1,9 1,4 + 0,5 mm - stal/mosiądz Gwarancja: 2 lata Zastosowanie: Szlifowanie precyzyjne na płasko, zarówno małych i cienkich, jak też dużych elementów Możliwość zastosowania także do obróbki elektroerozyjnej (EDM) Część opakowania: Uchwyt magnetyczny Klucz przełączający Ograniczniki boczne Instrukcja obsługi Parametry Numer katalogowy W (mm) L (mm) H (mm) Masa (kg) NEOC240240P 240 240 63,5 21,5 NEOC2802800P 280 280 63,5 29 NEOC320320P 320 320 63,5 38

Czytać więcej mniej

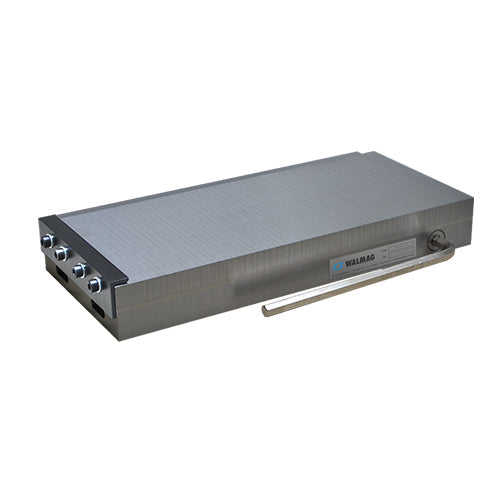

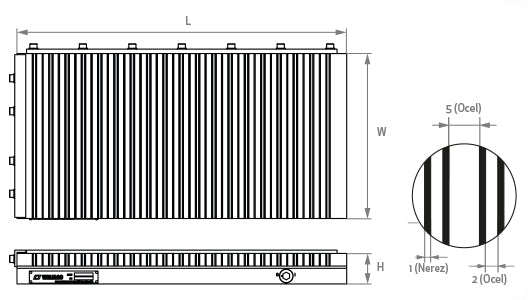

Szczegółowy opis: Neodymax należy do najmocniejszych permanentnych płyt magnetycznych w naszym asortymencie. Duża siła mocująca do 120 N/cm2 pomaga skutecznie mocować elementy podczas obróbki. Spowodowana jest podwójnym neodymowym systemem magnetycznym, który przy zachowaniu małej masy uchwytu potrafi wytworzyć dużą siłę mocującą. Płyta biegunowa wykonana jest z bardzo wytrzymałego materiału i posiada łączone biegunowanie poprzeczne o rozstawie 5/1/5/1/2/1 mm (stal/stal nierdzewna). Dlatego Neodymax jest odpowiedni do mocowania obrabianych przedmiotów podczas precyzyjnego szlifowania na płasko, ponieważ mocowanie małych cienkich elementów, a także znacznie większych komponentów, nie stanowi problemu. Uchwytu można też użyć do lekkich operacji frezarskich. Dzięki konstrukcji wodoszczelnej, uchwyt można zanurzyć w cieczy dielektrycznej podczas obróbki EDM. Istotne parametry: Zastosowanie: Frezowanie, szlifowanie, EDM Technologia: Permanentny Siła mocująca: 120 N/cm2 Rozmiar min. obrabianego przedmiotu: 10 x 10 x 5 mm Biegunowanie: Poprzeczne Limit przeszlifowania: 6 mm Podziałka biegunowa: 15 mm, dalej złagodzono 5/1/5/1/2/1 stal/nierdzewna Gwarancja: 2 lata Część opakowania: Uchwyt magnetyczny Tylne i boczne ograniczniki Komplet zacisków Klucz imbusowy Instrukcja obsługi Zastosowanie: Precyzyjne szlifowanie od małych i cienkich elementów aż po duże komponenty Lekkie frezowanie powierzchniowe Można zanurzyć w cieczy dielektrycznej Parametry Numer katalogowy W (mm) L (mm) H (mm) Masa (kg) NEOD150300 150 300 54 20 NEOD150450 150 450 54 30 NEOD200450 200 450 54 40 NEOD250380 250 380 56 40 NEOD300600 300 600 56 78

Czytać więcej mniej

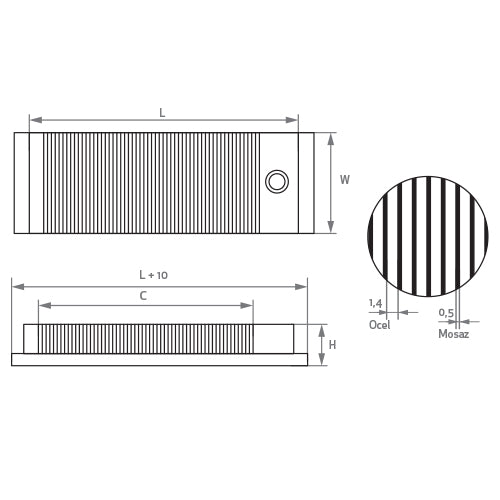

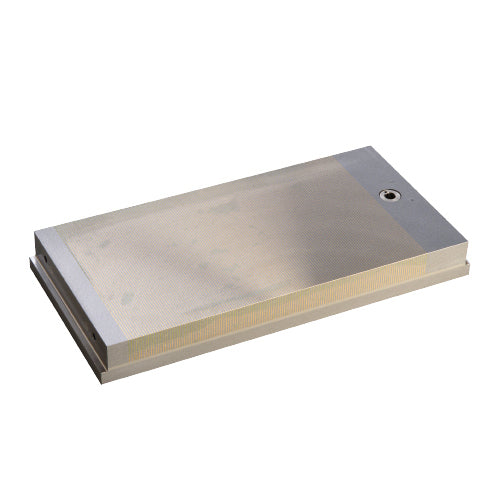

Szczegółowy opis: Uchwyt magnetyczny Neospark o małej wysokości konstrukcyjnej został opracowany pierwotnie do obróbki elektroerozyjnej, lecz nadaje się też do precyzyjnego szlifowania płaskiego mniejszych przedmiotów. Duża siła przytrzymująca podwójnego magnesu neodymowego gwarantuje stabilność mocowania. Operatorzy uchwytu doceniają bardzo łatwe sterowanie od góry magnesu oraz minimalną konserwację. Istotne parametry: Zastosowanie: EDM Technologia: Permanentny Siła mocująca: 100 N/cm2 Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm Biegunowanie: Poprzeczne Limit przeszlifowania: 7 mm Podziałka biegunowa: T1,9 1,4 + 0,5 mm (stal/mosiądz) Gwarancja: 2 lata Część opakowania: Uchwyt magnetyczny Komplet zacisków Klucz sześciokątny Instrukcja obsługi Zastosowanie: Obróbka elektroerozyjna EDM Możliwość zanurzenia w cieczy dielektrycznej Precyzyjne szlifowanie bardzo małych i cienkich elementów Parametry Numer katalogowy W (mm) L (mm) H (mm) C (mm) Masa (kg) NEOK100175 100 175 32 120 5 NEOK130255 130 255 32 200 9 NEOK150150 150 150 35 95 7 NEOK150300 150 300 35 245 13 NEOK150350 150 350 35 295 15 NEOK150450 150 450 35 395 19 NEOK200400 200 400 35 342 23

Czytać więcej mniej
