Wiercenie

Szczegółowy opis: Neomill to permanentna magnetyczna płyta mocująca o unikatowej wodoszczelnej konstrukcji. Korpus (podstawa) wykonany jest z wytrzymałego i sztywnego materiału, a płyta biegunowa z jednego kawałka stali. Klient może zatem gdziekolwiek na płycie biegunowej na przykład przygotować kieszenie i inne pomocnicze modyfikacje do produkcji seryjnej, nie ryzykując przy tym poluzowaniem lub rozpadnięciem się płyty blokowej. Istotne parametry: Zastosowanie: Frezowanie Technologia: Permanentny Siła mocująca: 160 N/cm2 Rozmiar min. obrabianego przedmiotu: 25 x 25 x 6 mm Biegunowanie: Poprzeczne Limit przeszlifowania: 10 mm Podziałka biegunowa: T15 11 + 4 mm - stal/epoksyd (opcjonalnie mosiądz) Gwarancja: 2 lata Zastosowanie: Frezowanie Wiercenie Struganie Szlifowanie zgrubne Część opakowania: Uchwyt Listwy ograniczające Komplet mocowników Klucz przełączający Instrukcja obsługi Parametry Nemer katalogowy W (mm) L (mm) H (mm) Masa (kg) NEOMC150250 150 250 50 14 NEOMC150450 150 450 50 25 NEOMC200400 200 400 55 33 NEOMC200500 200 500 55 41 NEOMC200600 200 600 55 49 NEOMC250400 250 400 60 45 NEOMC300500 300 500 60 67 NEOMC300600 300 600 60 81

Czytać więcej mniej

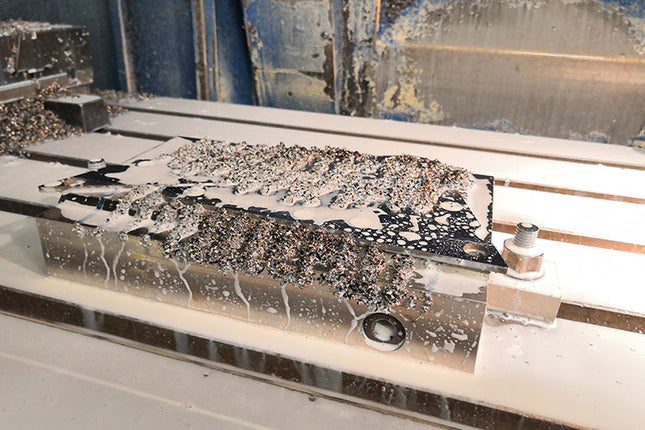

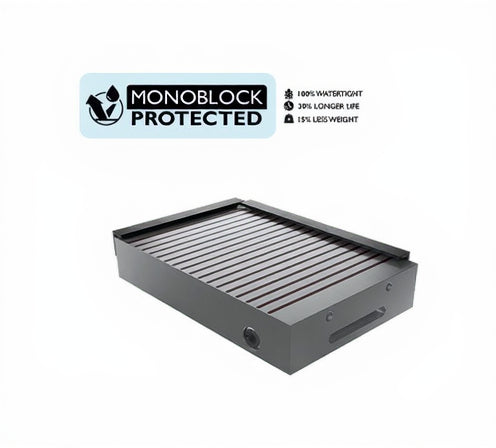

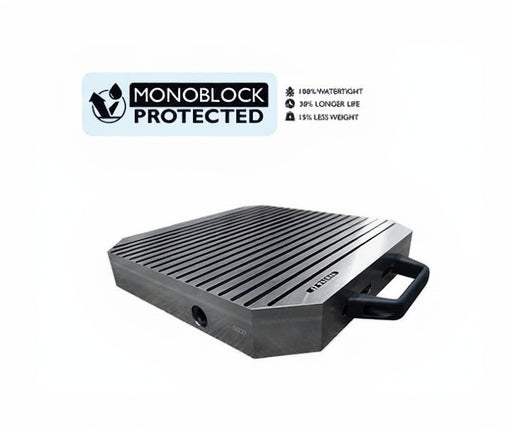

Szczegółowy opis: Neomill Compact paleta to magnetyczna płyta mocująca, która posiada solidną i wodoodporną konstrukcję. Wytrzymałość oraz mocne magnesy neodymowe predestynują ją do mocowania obrabianych przedmiotów podczas najbardziej wymagających zastosowań obróbczych, jak na przykład wymagające i szybkie frezowanie. Wszechstronność uchwytu umożliwia większa płyta biegunowa z poprzecznym podziałem biegunów, która dzięki swojej sile przytrzymującej doskonale umocuje małe, lecz także duże elementy. Opcjonalnie można uchwyt wyposażyć w praktyczne pochwyty, dzięki którym uchwyt łatwo przemieścisz do innej maszyny, ewentualnie do stołu do operacji przygotowawczych poza maszyną. Istotne parametry: Zastosowanie: Frezowanie, szlifowanie na płasko Technologia: Permanentny Siła mocująca: 160 N/cm2 Rozmiar min. obrabianego przedmiotu: 25 x 25 x 6 mm Biegunowanie: Poprzeczne Limit przeszlifowania: 10 mm Podziałka biegunowa: T15 11 + +4 mm (stal/epoksyd) Gwarancja: 2 lata Część opakowania: Uchwyt magnetyczny Instrukcja obsługi Klucz przełączający Zastosowanie: Mocowanie od małych aż po obrabiane przedmioty o dużych wymiarach Średnio wymagające i szybkie frezowanie Wymagające szlifowanie na płasko Pięcioosiowa obróbka Obróbka elektroerozyjna EDM Parametry Numer katalogowy W (mm) L (mm) H (mm) Masa (kg) NEOMC240240 240 240 50 21 NEOMC280280 280 280 50 28 NEOMC320320 320 320 50 37

Czytać więcej mniej

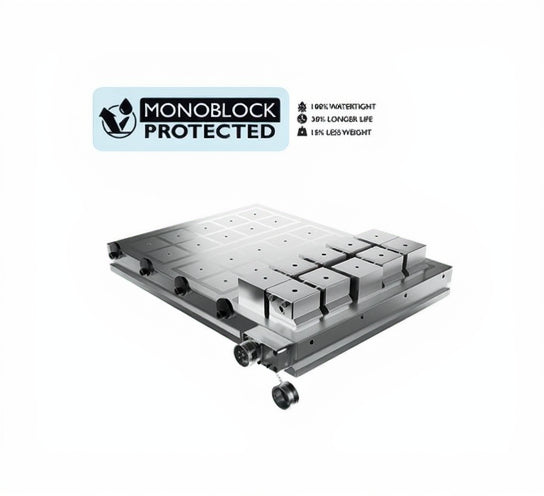

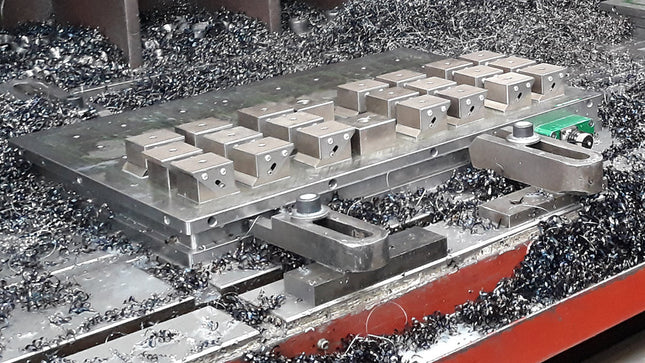

Szczegółowy opis: Mastermill 70, to elektropermanentna, magnetyczna płyta mocująca, o rozmiarze biegunów 70 x 70 mm, konstrukcji o łącznej wysokości 68 mm oraz o nominalnej sile mocującej 170 N/cm2. Po obwodzie magnesu znajduje się praktyczne wcięcie na dociski, na magnesie jest też wystarczająco dużo miejsca na przelotowe otwory mocujące. Standardowe wykonanie zawiera szybkomocujące złącze bagnetowe“, ograniczniki z 2 stron oraz opancerzony kabel zasilający o długości 6 m. Wszystkie bieguny magnetyczne wyposażono w gwinty M8 do łatwego montażu nabiegunników. Istotne parametry: Zastosowanie: Frezowanie Technologia: Elektropermanentny Siła mocująca: 170 N/cm2 Rozmiar min. obrabianego przedmiotu: 150 x 150 x 17 mm Biegunowanie: Kwadratowe – połączenie stal/stal nierdzewna dla wysokiej wytrzymałości i długiej żywotności Limit przeszlifowania: 6 mm Rozmiar biegunów: 70 x 70 mm Wysokość uchwytu 68 mm Gwarancja: 2 lata Informacje uzupełniające: Klient dodatkowo może wybrać: inną lokalizację wyprowadzenia na magnesie sztywne wyprowadzenie el. z rozłączaniem przy jednostce sterującej otwory do przymocowania przez magnes do stołu kamienie od dolnej strony uchwytu do precyzyjnego osadzenia na stole (środkowanie z osią stołu) kilkusekcyjne wykonanie uchwytu (możliwość podzielenia powierzchni mocującej na niezależne segmenty) W przypadku pytań dotyczących uchwytów, ewentualnie wyboru odpowiedniej jednostki sterującej, prosimy o kontakt. Chętnie doradzimy. Zastosowanie: Obróbka nierównych, a także większych elementów, nawet z 5 stron Mocowanie szerokiej gamy rozmiarów obrabianych przedmiotów podczas frezowania Mocowanie w celu wiercenia dużych form, odlewów, bloków, konstrukcji, itp. Zgrubne szlifowanie dużych elementów Część opakowania: Uchwyt Ograniczniki boczne Opancerzony kabel zasilający Certyfikat Instrukcja obsługi i konserwacji magnesu Katalog-Nummer Polzahl W (mm) L (mm) H (mm) Gewicht (kg) MM70300620 18 300 620 68 86 MM70300820 24 300 820 68 114 MM703001020 30 300 1020 68 142 MM70380420 16 380 420 68 74 MM70380540 20 380 540 68 95 MM70380620 24 380 620 68 109 MM70380820 32 380 820 68 144 MM703801020 40 380 1020 68 180 MM70460540 25 460 540 68 115 MM70460620 30 460 620 68 132 MM70460820 40 460 820 68 175 MM704601020 50 460 1020 68 218 MM70580620 36 580 620 68 167 MM70580820 48 580 820 68 221 MM705801020 60 580 1020 68 274

Czytać więcej mniej

Szczegółowy opis: Uchwyt magnetyczny Neospark o małej wysokości konstrukcyjnej został opracowany pierwotnie do obróbki elektroerozyjnej, lecz nadaje się też do precyzyjnego szlifowania płaskiego mniejszych przedmiotów. Duża siła przytrzymująca podwójnego magnesu neodymowego gwarantuje stabilność mocowania. Operatorzy uchwytu doceniają bardzo łatwe sterowanie od góry magnesu oraz minimalną konserwację. Istotne parametry: Zastosowanie: EDM Technologia: Permanentny Siła mocująca: 100 N/cm2 Rozmiar min. obrabianego przedmiotu: 4 x 4 x 1 mm Biegunowanie: Poprzeczne Limit przeszlifowania: 7 mm Podziałka biegunowa: T1,9 1,4 + 0,5 mm (stal/mosiądz) Gwarancja: 2 lata Część opakowania: Uchwyt magnetyczny Komplet zacisków Klucz sześciokątny Instrukcja obsługi Zastosowanie: Obróbka elektroerozyjna EDM Możliwość zanurzenia w cieczy dielektrycznej Precyzyjne szlifowanie bardzo małych i cienkich elementów Parametry Numer katalogowy W (mm) L (mm) H (mm) C (mm) Masa (kg) NEOK100175 100 175 32 120 5 NEOK130255 130 255 32 200 9 NEOK150150 150 150 35 95 7 NEOK150300 150 300 35 245 13 NEOK150350 150 350 35 295 15 NEOK150450 150 450 35 395 19 NEOK200400 200 400 35 342 23

Czytać więcej mniej
