Frezowanie

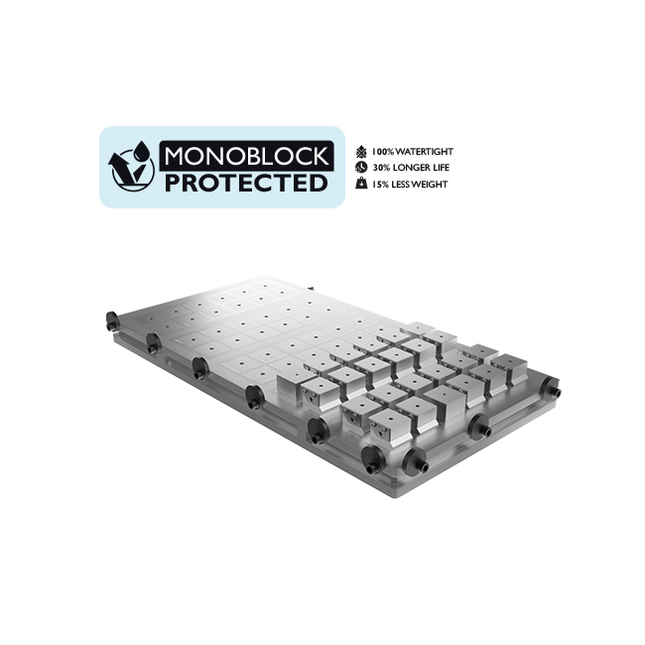

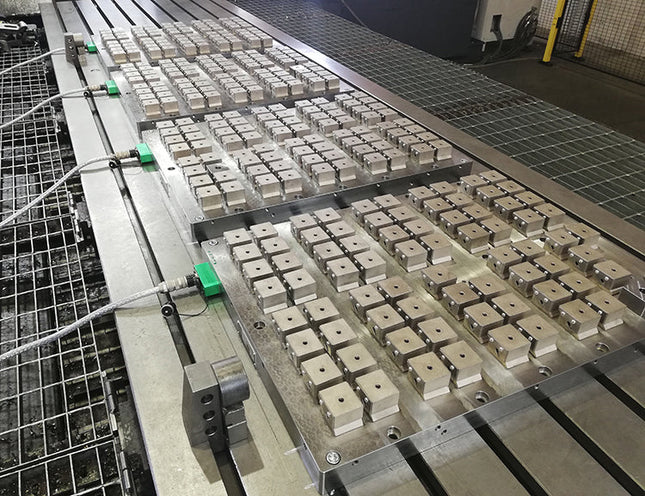

Szczegółowy opis: Mastermill to elektropermanentna, magnetyczna płyta mocująca z biegunami o wymiarach 50 x 50 mm, kompaktową, niską konstrukcją (tylko 51 mm) oraz nominalną siłą mocującą 170 N/cm2. Wzdłuż całego obwodu elektromagnesu znajduje się praktyczne wcięcie na zaciski, na magnesie jest też wystarczająco dużo miejsca na przelotowe otwory mocujące. Uchwyt magnetyczny dostarczamy standardowo z szybkomocującym „bagnetowym” konektorem, ogranicznikami z 2 stron, okapturzonym kablem o długości 6 metrów. Istotne parametry: Zastosowanie: Frezowanie Technologia: Elektropermanentny Siła mocująca: 170 N/cm2 Rozmiar min. obrabianego przedmiotu: 50 x 110 x 12 mm Biegunowanie: Kwadratowe Limit przeszlifowania: 6 mm Rozmiar biegunów: 50 x 50 mm Płyta biegunowa: stal nierdzewna/stal Gwarancja: 2 lata Informacje uzupełniające: Klient dodatkowo może wybrać: inną lokalizację wyprowadzenia na magnesie gwinty do nabiegunników, dzięki którym możliwa jest obróbka z 5 stron, wiercenie na wylot lub obróbka nierównych elementów otwory do przymocowania przez magnes do stołu płytę biegunową z nierdzewnym wypełnieniem między biegunami zamiast epoksydu Prosimy o kontakt w przypadku pytań dotyczących uchwytów, ewentualnie wyboru odpowiedniej jednostki sterującej. Chętnie doradzimy. Zastosowanie: Obróbka nierównych elementów nawet z 5 stron Mocowanie szerokiej gamy rozmiarów obrabianych przedmiotów podczas frezowania Mocowanie w celu wiercenia dużych form, odlewów, bloków, konstrukcji, itp. Zgrubne szlifowanie dużych elementów Część opakowania: Uchwyt Ograniczniki boczne Opancerzony kabel zasilający Certyfikat Instrukcja obsługi Parametry Numer katalogowy Liczba biegunów W (mm) L (mm) H (mm) Masa (kg) MM50300490 24 300 490 51 49 MM50300600 32 300 600 51 61 MM50300800 40 300 800 51 82 MM50300900 48 300 900 51 92 MM50420490 36 420 490 51 70 MM50420600 48 420 600 51 86 MM50420800 60 420 800 51 114 MM50420900 72 420 900 51 128 MM50480600 56 480 600 51 97 MM50480800 70 480 800 51 130 MM50480900 84 480 900 51 146 MM50480990 84 480 990 51 161 MM50580800 80 580 800 51 157 MM50580900 96 580 900 51 177 MM50850990 96 580 990 51 194

Czytać więcej mniej

Szczegółowy opis: Mastermill 70, to elektropermanentna, magnetyczna płyta mocująca, o rozmiarze biegunów 70 x 70 mm, konstrukcji o łącznej wysokości 68 mm oraz o nominalnej sile mocującej 170 N/cm2. Po obwodzie magnesu znajduje się praktyczne wcięcie na dociski, na magnesie jest też wystarczająco dużo miejsca na przelotowe otwory mocujące. Standardowe wykonanie zawiera szybkomocujące złącze bagnetowe“, ograniczniki z 2 stron oraz opancerzony kabel zasilający o długości 6 m. Wszystkie bieguny magnetyczne wyposażono w gwinty M8 do łatwego montażu nabiegunników. Istotne parametry: Zastosowanie: Frezowanie Technologia: Elektropermanentny Siła mocująca: 170 N/cm2 Rozmiar min. obrabianego przedmiotu: 150 x 150 x 17 mm Biegunowanie: Kwadratowe – połączenie stal/stal nierdzewna dla wysokiej wytrzymałości i długiej żywotności Limit przeszlifowania: 6 mm Rozmiar biegunów: 70 x 70 mm Wysokość uchwytu 68 mm Gwarancja: 2 lata Informacje uzupełniające: Klient dodatkowo może wybrać: inną lokalizację wyprowadzenia na magnesie sztywne wyprowadzenie el. z rozłączaniem przy jednostce sterującej otwory do przymocowania przez magnes do stołu kamienie od dolnej strony uchwytu do precyzyjnego osadzenia na stole (środkowanie z osią stołu) kilkusekcyjne wykonanie uchwytu (możliwość podzielenia powierzchni mocującej na niezależne segmenty) W przypadku pytań dotyczących uchwytów, ewentualnie wyboru odpowiedniej jednostki sterującej, prosimy o kontakt. Chętnie doradzimy. Zastosowanie: Obróbka nierównych, a także większych elementów, nawet z 5 stron Mocowanie szerokiej gamy rozmiarów obrabianych przedmiotów podczas frezowania Mocowanie w celu wiercenia dużych form, odlewów, bloków, konstrukcji, itp. Zgrubne szlifowanie dużych elementów Część opakowania: Uchwyt Ograniczniki boczne Opancerzony kabel zasilający Certyfikat Instrukcja obsługi i konserwacji magnesu Katalog-Nummer Polzahl W (mm) L (mm) H (mm) Gewicht (kg) MM70300620 18 300 620 68 86 MM70300820 24 300 820 68 114 MM703001020 30 300 1020 68 142 MM70380420 16 380 420 68 74 MM70380540 20 380 540 68 95 MM70380620 24 380 620 68 109 MM70380820 32 380 820 68 144 MM703801020 40 380 1020 68 180 MM70460540 25 460 540 68 115 MM70460620 30 460 620 68 132 MM70460820 40 460 820 68 175 MM704601020 50 460 1020 68 218 MM70580620 36 580 620 68 167 MM70580820 48 580 820 68 221 MM705801020 60 580 1020 68 274

Czytać więcej mniej

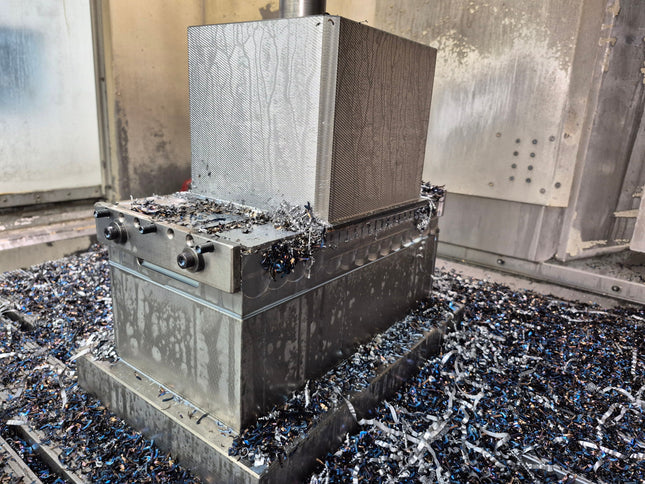

Szczegółowy opis: Neomill Compact paleta to magnetyczna płyta mocująca, która posiada solidną i wodoodporną konstrukcję. Wytrzymałość oraz mocne magnesy neodymowe predestynują ją do mocowania obrabianych przedmiotów podczas najbardziej wymagających zastosowań obróbczych, jak na przykład wymagające i szybkie frezowanie. Wszechstronność uchwytu umożliwia większa płyta biegunowa z poprzecznym podziałem biegunów, która dzięki swojej sile przytrzymującej doskonale umocuje małe, lecz także duże elementy. Opcjonalnie można uchwyt wyposażyć w praktyczne pochwyty, dzięki którym uchwyt łatwo przemieścisz do innej maszyny, ewentualnie do stołu do operacji przygotowawczych poza maszyną. Istotne parametry: Zastosowanie: Frezowanie, szlifowanie na płasko Technologia: Permanentny Siła mocująca: 160 N/cm2 Rozmiar min. obrabianego przedmiotu: 25 x 25 x 6 mm Biegunowanie: Poprzeczne Limit przeszlifowania: 10 mm Podziałka biegunowa: T15 11 + +4 mm (stal/epoksyd) Gwarancja: 2 lata Część opakowania: Uchwyt magnetyczny Instrukcja obsługi Klucz przełączający Zastosowanie: Mocowanie od małych aż po obrabiane przedmioty o dużych wymiarach Średnio wymagające i szybkie frezowanie Wymagające szlifowanie na płasko Pięcioosiowa obróbka Obróbka elektroerozyjna EDM Parametry Numer katalogowy W (mm) L (mm) H (mm) Masa (kg) NEOMC240240 240 240 50 21 NEOMC280280 280 280 50 28 NEOMC320320 320 320 50 37

Czytać więcej mniej

Szczegółowy opis: Ta płyta magnetyczna posiada sztywną wodoszczelną konstrukcję, a jej siła mocująca do 160 N/cm2 zapewnia wysoką stabilność obrabianego przedmiotu nawet podczas najtrudniejszych operacji, takich jak np. frezowanie, szlifowanie, wiercenie, a także struganie. Istotne parametry: Zastosowanie: Frezowanie Technologia: Permanentny Siła mocująca: 160 N/cm2 Rozmiar min. obrabianego przedmiotu: 25 x 25 x 6 mm Podziałka biegunowa: T15 11 + 4 mm - stal/mosiądz Biegunowanie: Poprzeczne Gwarancja: 2 lata Zastosowanie: Frezowanie Szlifowanie Wiercenie Struganie Część opakowania: Ogranicznik boczny i końcowy Komplet zacisków Parametry Numer katalogowy W (mm) L (mm) H (mm) Masa (kg) NEOM150250 150 250 55 17 NEOM150300 150 300 55 20 NEOM150350 150 350 55 23,5 NEOM150450 150 450 55 31 NEOM200300 200 300 60 30 NEOM200400 200 400 60 39 NEOM200450 200 450 60 43 NEOM200500 200 500 60 48 NEOM200600 200 600 60 55 NEOM250400 250 400 65 50 NEOM250500 250 500 65 52 NEOM250600 250 600 65 85 NEOM300300 300 300 65 44 NEOM300400 300 400 65 64 NEOM300500 300 500 65 72 NEOM300600 300 600 65 87 NEOM400400 400 400 65 80

Czytać więcej mniej

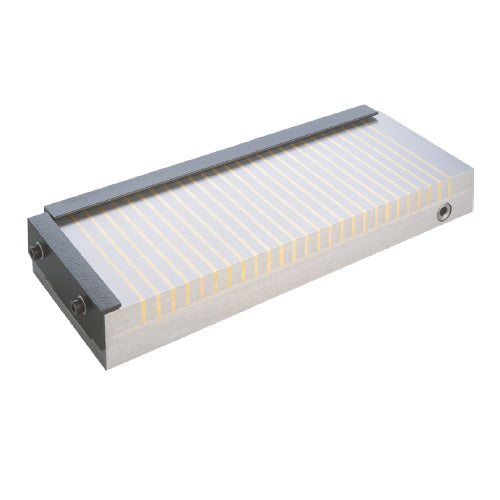

Szczegółowy opis: Neomill to permanentna magnetyczna płyta mocująca o unikatowej wodoszczelnej konstrukcji. Korpus (podstawa) wykonany jest z wytrzymałego i sztywnego materiału, a płyta biegunowa z jednego kawałka stali. Klient może zatem gdziekolwiek na płycie biegunowej na przykład przygotować kieszenie i inne pomocnicze modyfikacje do produkcji seryjnej, nie ryzykując przy tym poluzowaniem lub rozpadnięciem się płyty blokowej. Istotne parametry: Zastosowanie: Frezowanie Technologia: Permanentny Siła mocująca: 160 N/cm2 Rozmiar min. obrabianego przedmiotu: 25 x 25 x 6 mm Biegunowanie: Poprzeczne Limit przeszlifowania: 10 mm Podziałka biegunowa: T15 11 + 4 mm - stal/epoksyd (opcjonalnie mosiądz) Gwarancja: 2 lata Zastosowanie: Frezowanie Wiercenie Struganie Szlifowanie zgrubne Część opakowania: Uchwyt Listwy ograniczające Komplet mocowników Klucz przełączający Instrukcja obsługi Parametry Nemer katalogowy W (mm) L (mm) H (mm) Masa (kg) NEOMC150250 150 250 50 14 NEOMC150450 150 450 50 25 NEOMC200400 200 400 55 33 NEOMC200500 200 500 55 41 NEOMC200600 200 600 55 49 NEOMC250400 250 400 60 45 NEOMC300500 300 500 60 67 NEOMC300600 300 600 60 81

Czytać więcej mniej
